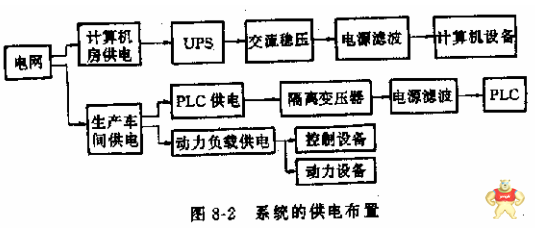

在供電系統的布置上應遵循以下思路：

圖片來源：易賣工控網

　　控制系統的供電應該和大功率的動力負載供電分開。

　　1)電網的突然停電和送電使電網的電壓和電流發生很大的瞬時變化，從而引起瞬時噪聲，高頻噪聲，計算機程序中斷，數據丟失等嚴重后果，所以在經常發生電網停電的地方計算機系統必須考慮UPS。

　　2)電源濾波器通常是由各個設備專用的，往往在設備交流電源的入口處，抑制共模、差模噪聲。

　　3)PLC 的電源只能用現場的電源，但必須從車間的主配電箱中用專用電纜引出，不能和動力電源和控制電源混用，同時，須插入隔離變壓器和電源濾波器
