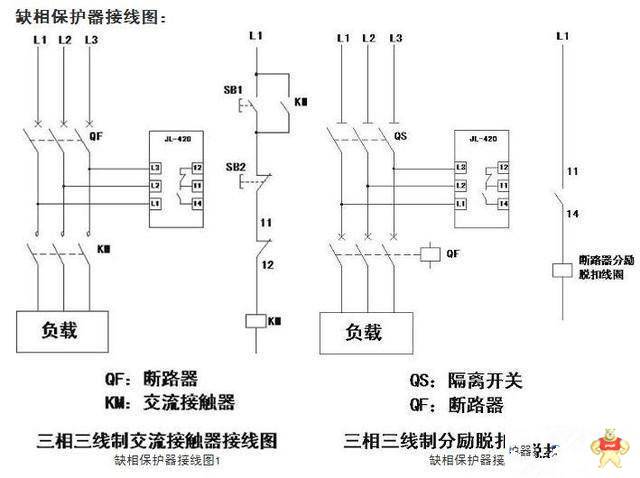

不管是JD_5. 還是JD_5B等電機綜合保護器，無外乎一組電源端子，一組常閉端子，有的多一個常開端子是反饋故障信號的不用管它，將它的電源端子一端接在接觸器自鎖觸點的下口，另一端與接觸器線圈并聯后接一火（220v的接零線），起動按鈕與接觸器的自鎖觸點下口并聯后進保護器的常閉（一般的是95或96），常閉出來后進主接觸器的線圈，按鈕起動主接觸器得電自鎖，保護器與接觸器線圈并聯同時得電工作，主回路斷相或過載的時候保護器動作常閉變常開，切斷主接觸器線圈電源，接觸器斷電保護電機

接線方法R/A、S/B、T/C三個端子連接進線的380V電源的三顆線。

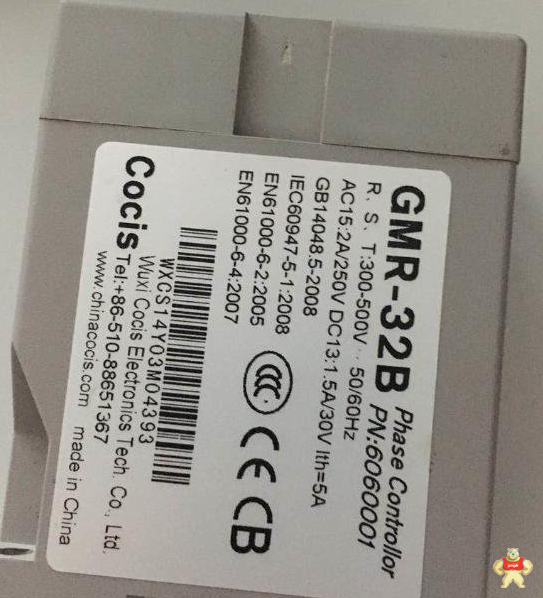

上圖這種缺相保護器，R、S、T三個端子連接300-440V-50/60Hz的檢測電源，信號反饋AC-15:2A/250，DC-13:1.5A/30V

95為公共端、96是常閉觸點、98是常開觸點，連接方式根據現場缺相故障信號有關系，如果你是檢測有反饋電壓時報警，那么就就連接95和96。如果是檢測無反饋電壓是報警，那么就連接96和98。

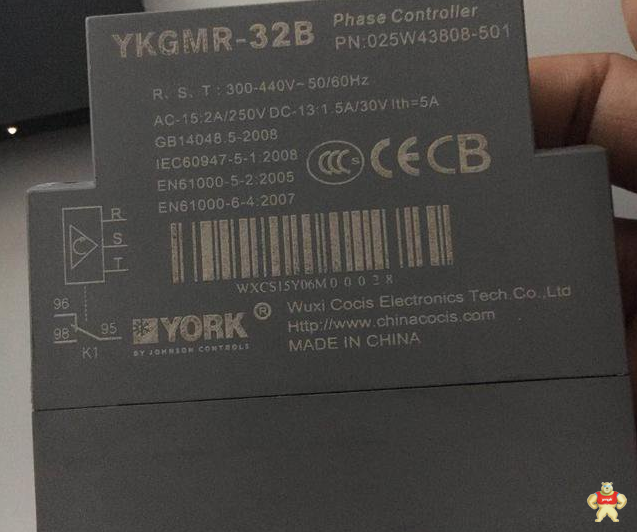

上圖這種缺相保護器同理，R、S、T三個端子連接300-440V-50/60Hz的檢測電源，信號反饋AC-15:2A/250，DC-13:1.5A/30V。

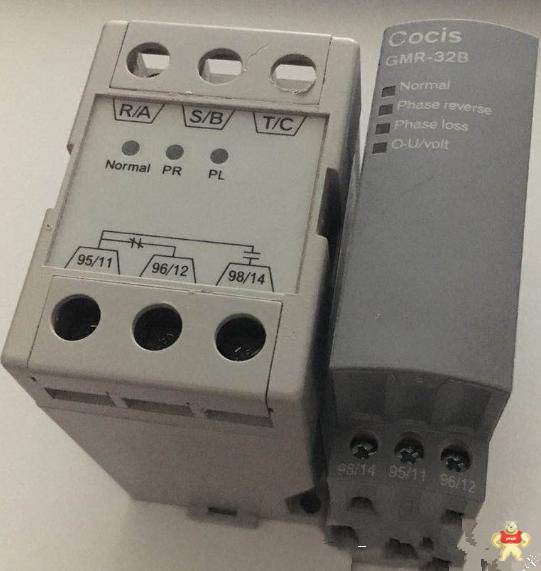

95/11為信號公共端，96/12為常閉觸點、98/14為常開觸點。

缺相電源保護器在電源正常的情況下綠燈亮，如果缺相會亮紅燈PL，電壓過高或者過低會亮紅燈PR
