1、試驗?zāi)康?檢測高壓電纜在敷設后或運行中外護套是否損傷或受潮。

2、試驗電壓:試驗時必須將護層的過電壓保護器斷開，交接試驗--直流10kV，持續時間1min，預防性試驗--直流5kV，持續時間1min。

3、試驗周期：交接試驗，3年

4、試驗判斷：不發生擊穿。

5、檢測部位

非金屬護套與接頭外護層(對外護層厚度2mm以上，表面涂有導電層者，基本上即對110kV及以上電壓等級高壓電纜進行)。

對于交叉互lian系統，直流耐壓試驗在交叉互lian系統的每一段上進行，試驗時將電纜金屬護層的交叉互聯連接斷開，被試段金屬護層接直流試驗電壓，互聯箱中另一側的非被試段電纜金屬護層接地，絕緣接頭外護套、互聯箱段間絕緣夾板、引線同軸電纜連同電纜外護層一起試驗。

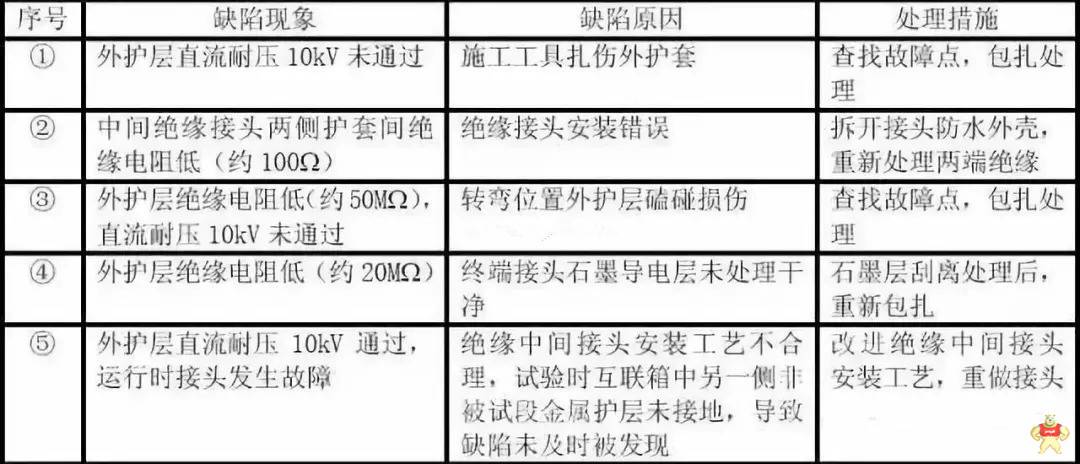

6、典型缺陷及缺陷分析

序號①缺陷屬典型施工問題，故障點定位后，施工方即說明該處高壓電纜曾經被鐵鍬扎傷過，經處理后試驗即通過，這一缺陷暴露了施工管理存在的問題。

序號②同類絕緣接頭安裝錯誤在兩回電纜中發現了4處，反映出附件安裝人員水平較低，外護套試驗檢測出缺陷避免了類似序號⑤運行故障的發生。

序號③缺陷原因也在于施工管理不嚴格，序號④缺陷原因在于附件安裝質量差。

序號⑤為某單位一起110kV電纜故障實例，同時暴露出附件安裝與交接試驗兩方面都存在問題。

首先，廠家工藝要求不合理，電纜預制件的銅編織帶外層只要求一層半搭絕緣帶，而且預制件在銅殼內嚴重偏心，導致絕緣裕度不夠。

其次，在高壓電纜外護層直流10kV/1min耐壓試驗時，試驗電壓把僅有的一層絕緣帶擊穿，但試驗時互聯箱中另一側非被試段金屬護層未接地，導致缺陷未及時被發現。

帶電運行后，絕緣接頭內部導通，造成高壓電纜護套交叉互lian系統失效，護套產生約幾十安培感應電流。感應電流流過接頭的銅編織與銅殼接觸處，產生的熱量將中間接頭預制件燒融，燒融區域破壞了橡膠預制件的應力錐的絕緣性能，場強嚴重畸變，接頭被瞬間擊穿，導體對銅殼放電，導致線路跳閘。
