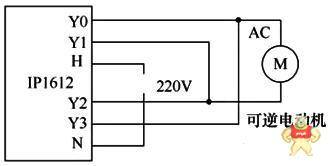

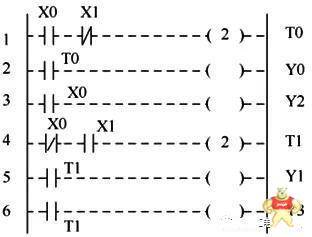

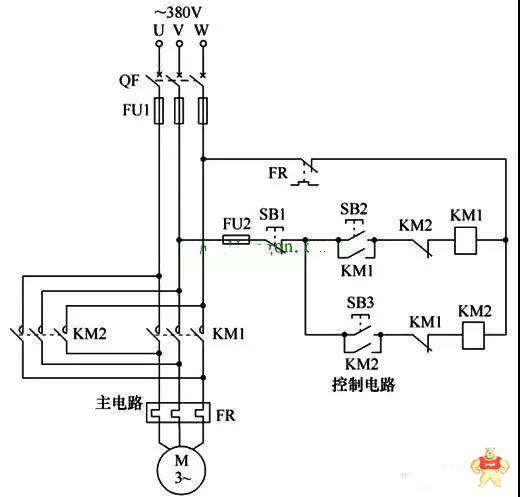

采用PLC進行電動機的正反轉控制電路我們應該怎樣做？圖1所示為電動機的接觸器正/反轉控制電路。采用plc來控制這類電動機正/反轉時，在斷開正向控制觸頭到接通反向控制觸頭之間要有一段延時，如圖2所示。IP系列PLC的H端可以接相線或中心線，但兩組之間H端是相互絕緣的。由兩個輸入信號X0及X1可控制電動機的正轉、反轉及停止。圖3所示為電動機的正/反轉RLL程序，它的邏輯關系如表所示。 　　圖1電動機的接觸器正/反轉控制電路 　　圖2電動機的PLC正/反轉控制電路 　　圖3電動機的正/反轉RLL程序

　　◆采用PLC進行電動機正/反轉控制的邏輯關系

　　輸入信號X0輸入信號X1電動機工作狀態

　　OFFOFF停轉

　　ONOFF正轉

　　OFFON反轉

　　ONON停轉(應避免使用)

　　若用這種方法去控制一臺三相交流電動機，則要仔細考慮Y0和Y1的瞬時接通，否則會使設備毀壞。以上是關于“采用PLC進行電動機的正反轉控制電路應該怎么做”的相關介紹。
