固態繼電器簡稱SSR，是一種新型電子繼電器，它采用電子電路實現繼電器的功能，依靠光電耦合器實現控制電路與被控電路之間的隔離。固態繼電器分為直流和交流兩大類。

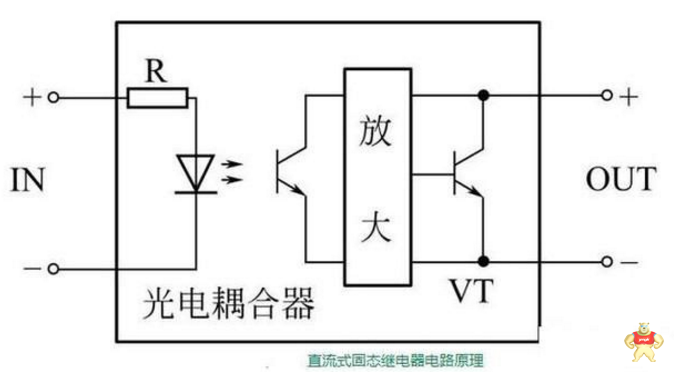

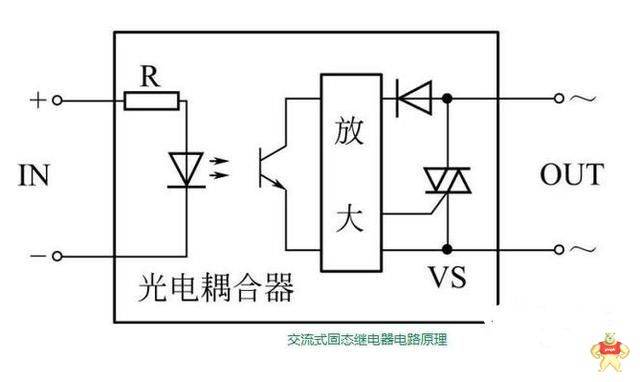

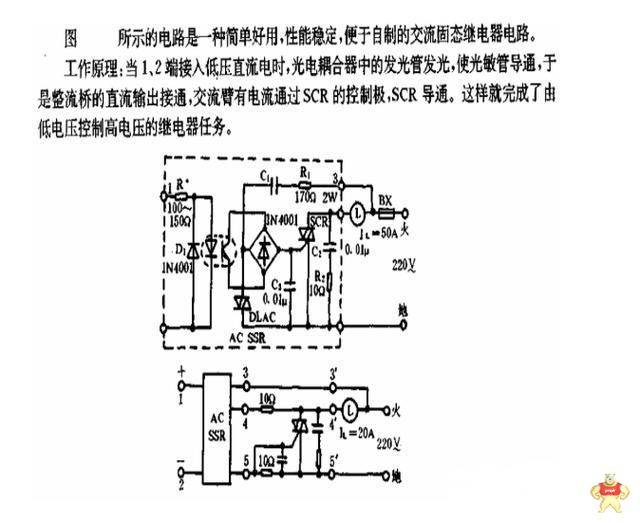

　　直流式固態繼電器電路原理如下圖所示，其特點是驅動電路輸出端有正、負極之分，適用于直流電路的控制。 　　交流式固態繼電器電路原理圖如下圖所示，其特點是驅動電路輸出端無正負極之分，主要適用于交流電路的控制。 　　交流固態繼電器電路 　　交流過零型固態繼電器電路

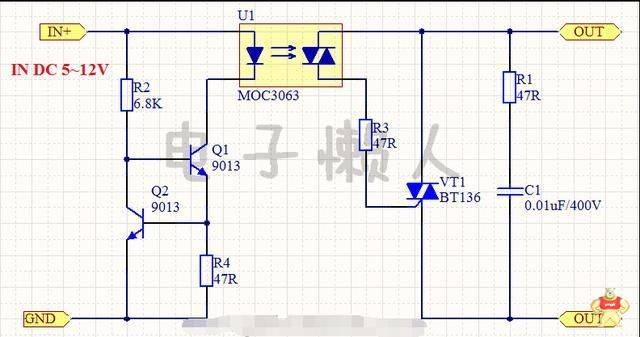

　　電路圖： 　　電路功能：

　　采用MOC3063和雙向可控硅BT136實現交流過零型固態繼電器。

　　電路分解：

　　本例固態繼電器與其它交流過零型固態繼電器的結構很類似，主要分為三個部分：

　　一是由Q1，Q2，R2，R4組成的恒流源輸入電路，是整個固態繼電器的控制部分；

　　二是由過零檢測的光電隔離器件MOC3063組成的隔離電路；

　　三是由功率開關和吸收電路。

　　整個電路的工作過程：

　　光耦MOC3063的輸入端為恒流源電路，這個恒流源電路的形式在之前的電路分析中有講過相似的實例。在光耦輸入控制端采用恒流源電路可以保證控制電壓大范圍內變動時，光電耦合器可靠地工作。

　　當IN+加上控制電壓時，電流流過R2使Q1導通，則Q2也導通，Q2發射極與基極間電壓保持在0.6V左右，即R4兩端電壓約為0.6V，所以流過R4的電流為0.6/R4，則流過光電耦合器的電流也為0.6/R4，基本不隨控制電壓的變化而變化。

　　光耦MOC3063的發光二極管導通時，光耦輸出端的可控硅被觸發導通，這樣就會有電流流過，會在雙向可控硅VT1的門極產生一個觸發電壓，使VT1導通，接通交流負載。

　　VT1導通后，它的門極就失去了作用。當輸入的交流220V信號過零時，流過VT1的電流慢慢減小到零，使VT1出現過零關斷。當交流電壓過零之后，又會通過門極觸發導通。這就是交流過零型固態繼電器。

　　若雙向可控硅接感性交流負載時，由于電源電壓超前負載電流一個相位角，因此，當負載電流為零時，電源電壓為反向電壓，加上感性負載自感電動勢的作用，使得雙向可控硅承受的電壓值遠遠超過其最大反向電壓。雖然雙向可控硅能反向?qū)?，但容易擊穿，故必須使雙向可控硅能承受這種反向電壓。一般在雙向可控硅兩極間并聯一個RC阻容吸收電路，實現雙向可控硅過電壓保護。本例R1，C1就是吸收電路。

　　但是使用了RC吸收電路雖然有它的好處，但也有其副作用，它會造成固態繼電器的漏電流上升。
