PLC的軟件編程語言與一般計算機語言相比，具有明顯的特點，它既不同于高級語言，也不同于一般的匯編語言，且要滿足易于編寫和調試的要求。那么，支持PLC編程的5大電氣語言有哪些？

　　早期的PLC僅支持梯形圖編程語言和指令表編程語言，現根據國際電工委員會制定了五種能支持PLC編程的語言，今天小編就來簡單說說這幾種語言以及它們的特點和應用。

　　PLC編程語言目錄

　　一、梯形圖Delete（LD）

　　二、指令表Delete（IL）

　　三、功能模塊圖Delete（FBD）

　　四、順序功能流程圖Delete（SFC）

　　五、結構化文本Delete（ST）

　　一、梯形圖Delete（LD）

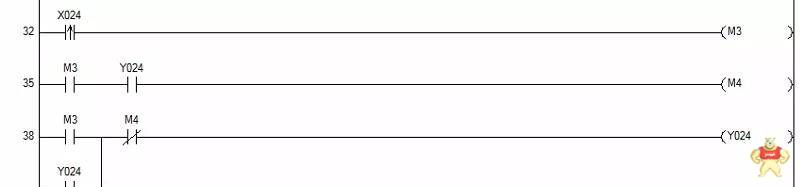

　　梯形圖語言是PLC程序設計中最常用的編程語言，它是與繼電器線路類似的一種編程語言。因?yàn)閺氖码姎馊藛T對繼電器控制較為熟悉，所以梯形圖編程語言應用的程度上比較廣泛。

　　PLC編程語言特點：

　　1、具有直觀性、形象性及實用性，與電氣操作原理圖相對應

　　2、梯形圖程序與繼電器控制系統相類似，電氣從業人員易于掌握

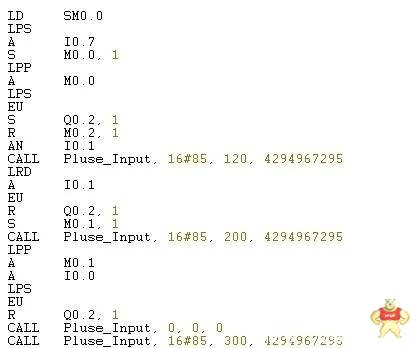

　　3、梯形圖使用的繼電器是由軟元件來實現的，使用和修改較為靈活方便 　　指令表編程語言是與匯編語言類似的一種助記符編程語言，和匯編語言一樣由操作碼和操作數組成。

　　PLC編程語言特點：

　　1、常采用助記符來表示操作功能，具有容易記憶，便于掌握

　　2、與梯形圖有對應關系，在PLC編程軟件下可以相互轉換有部分軟件沒有這個功能（如：三菱的GXWorks2）

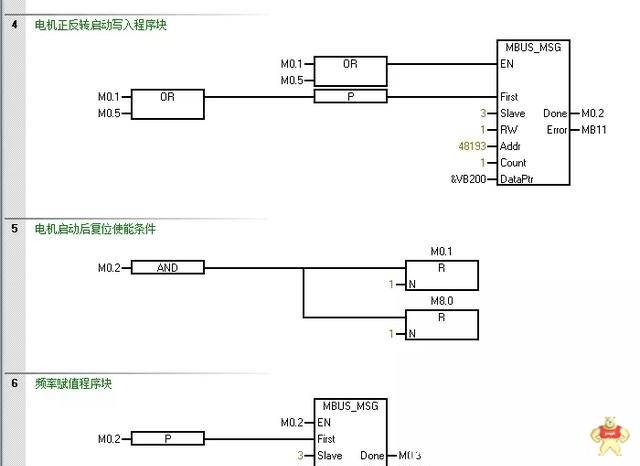

　　3、便于操作，在手持編程器的鍵盤上采用助記符表示，在無計算機的場合可實現編程設計 　　功能模塊圖語言是與數字邏輯電路類似的一種PLC編程語言，對于有數字電路基礎的人比較容易掌握。

　　PLC編程語言特點：

　　1、以功能模塊為單位，分析理解控制方案簡單容易

　　2、功能模塊是用圖形的形式表達功能，直觀性強，有較好的易操作性

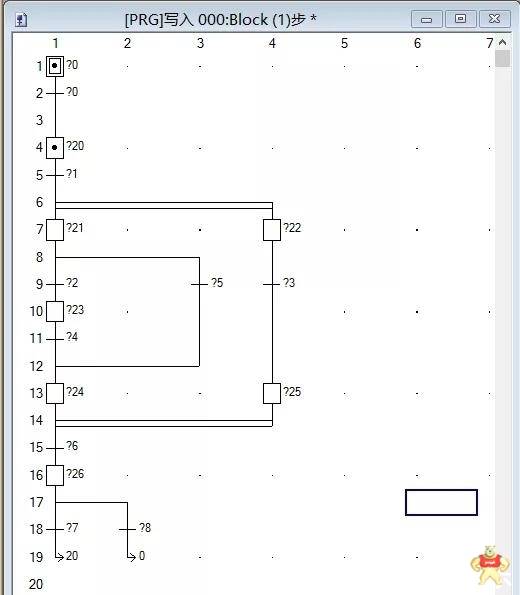

　　3、對規模大、由于功能模塊圖能夠清楚表達功能關系，使編程、組態及調試時間大大減少 　　順序功能流程圖語言是為了滿足順序邏輯控制而設計的編程語言。具有圖形表達方式，能較簡單和清楚地描述并發系統和復雜系統的所有現象，在模型的基礎上能直接編程，所以得到了廣泛的應用。

　　PLC編程編程語言特點：

　　1、以功能為主線，按照功能流程的順序分配，條理清楚，便于對用戶程序理解

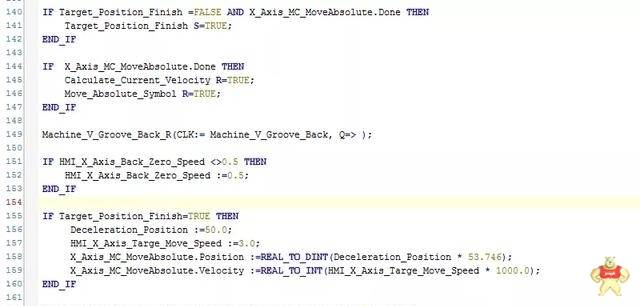

　　2、對大型的程序可分工設計，采用較為靈活的程序結構，可節省程序設計時間和調試時間 　　結構化文本語言是用結構化的描述文本來描述程序的一種編程語言，它是類似于高級語言的一種編程語言。在大中型PLC系統中，常采用結構化文本來描述控制系統中各個變量的關系,完成所需的功能或操作。

　　PLC編程語言特點：

　　1、采用高級語言進行編程，可以完成較為復雜的控制運算

　　2、要求較高，需要有一定的計算機高級語言的知識和編程技巧

　　3、因?yàn)橹庇^性和操作性較差，常用于其他編程語言較難實現的用戶程序編制 　　以上是關于“支持PLC編程的5大電氣語言有哪些”的相關內容信息。
