易賣工控網7月8日訊，電流互感器和電壓互感器的正確接地以及接線方法都有哪些？下面我們一起來看看。

　　一、常用電壓互感器的接線

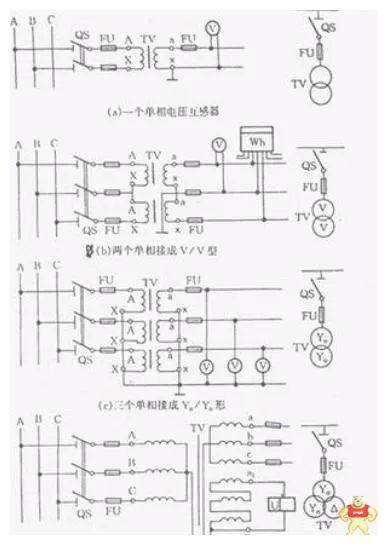

　　電壓互感器在三相電路中常用的接線方式有四種，如下圖 　　1．一個單相電壓互感器的接線，用于對稱的三相電路，二次側可接儀表和繼電器，如圖1（a）。（樹上鳥教育電氣設計在線視頻教程）

　　2．兩個單相電壓互感器的V/V形接線，可測量相間線電壓，但不能測相電壓，它廣泛應用在20kV以下中性點不接地或經消弧線圖接地的電網中。如圖1（b）。 　　3．三個單相電壓互感器接成Y0/Y0形，如圖1（c）?？晒┙o要求測量線電壓的儀表和繼電器，以及要求供給相電壓的絕緣監察電壓表。

　　4．一臺三相五芯柱電壓互感器接成Y0/Y0/Δ（開口三角形），如圖1（d）所示。接成Y0形的二次線圈供電給儀表、繼電器及絕緣監察電壓表等。輔助二次線圈接成開口三角形，供電給絕緣監察電壓繼電器。當三相系統正常工作時，三相電壓平衡，開口三角形兩端電壓為零。當某一相接地時，開口三角形兩端出現零序電壓，使絕緣監察電壓繼電器動作，發出信號。

　　二、電壓互感器的接地方式通常有三種

　　一次側中性點接地

　　二次側線圈接地

　　互感器鐵芯接地

　　電壓互感器正確接地方法

　?。?）電壓互感器二次回路的接地和電流互感器二次回路的接地一樣，只能在電壓互感器二次回路上一點接地，不能兩點（或多點）接地，以免形成短路。

　?。?）電壓互感器，幾種常見接地點的作用。電壓互感器的接地方式通常有三種：第一種是一次側中性點接地；第二種是二次側線圈接地；第三種是互感器鐵心接地。三種接地的作用不盡相同。 　?、僖淮蝹?cè)中性點接地

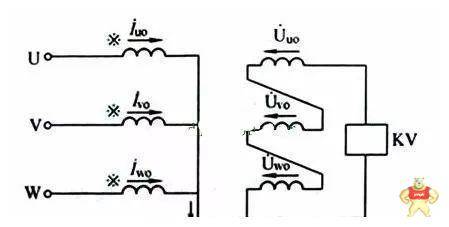

　　由三只單相電壓互感器組成星形接線時，其一次側中性點必須接地，如圖1所示。因?yàn)殡妷夯ジ衅髟谙到y(tǒng)中不僅有電壓測量作用，而且還起繼電保護的作用。 　　圖1三只單相電壓互感器組成星形接線

　　當系統中發生單相接地故障時，系統中會出現零序電流。如果一次側中性點沒有接地，那么一次側就沒有零序電流通路，二次側開口三角形線圈兩端也就不會感應出零序電壓，繼電器KV就不會動作，發不出接地信號。

　　對于三相五柱式電壓互感器，其一次側中性點同樣要接地。

　　由兩只單相電壓互感器組成的V-V形接線時，其一次側是不允許接地的，因?yàn)檫@相當于系統的一相直接接地。而應在二次中性點接地，如圖1所示。

　?、诙蝹?cè)接地

　　電壓互感器二次側要有一個接地點，這主要是出于安全上的考慮。當一、二次側繞組間的絕緣被高壓擊穿時，一次側的高壓會竄到二次側，有了二次側的接地，能確保人員和設備的安全。另外，通過接地，可以給絕緣監視裝置提供相電壓。

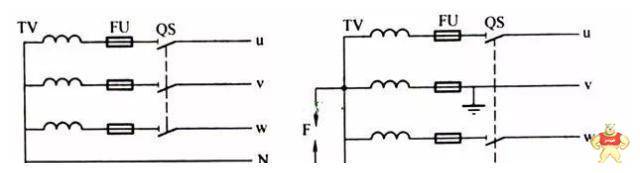

　　二次側的接地方式通常有中性點接地和v相接地兩種，如圖2所示。根據繼電保護等具體要求加以選用。 　　圖2電壓互感器二次側的接地方式

　?。╝）中性點接地v相接地

　　采用v相接地時，中性點不能再直接接地。為了避免一、二次繞組間絕緣擊穿后，一次側高壓竄入二次側，故在二次側中性點通過一個保護間隙接地。當高壓竄到二次側時，間隙擊穿接地，v相繞組被短接，該相熔斷器會熔斷，起到保護作用。

　　二次側接地點按規程規定，均應選在主控室保護屏經端子排接地，而在配電裝置處只設置試驗檢修時的安全接地點。

　　③鐵心接地

　　在電壓互感器外殼上有一個接地樁頭，這是鐵心和外殼的接地點，起安全保護作用。

　　三、幾點注意事項

　　電流互感器只能一點接地。對于電流互感器的二次回路來說是保護接地。接地的意義在于避免在多個接地點之間產生地電流，對互感器采集的信息進行干擾。 　　1.一點接地的意思是什么？答：電流/電壓互感器的二次側在其N線上的某一處進行接地。

　　2.電流互感器為什么只能一點接地？答：兩點接地會導致二次電流回路被分流，即部分電流會通過其中一點流入大地再通過另一點流回，進而導致所接保護/測量/計量裝置電流采樣不準，極易造成保護不正確動作。

　　3.電壓互感器為什么只能一點接地？答：兩點接地會導致二次電壓回路N線（即N600）中性點電位偏移，進而導致各裝置電壓采樣不準，易造成保護不正確動作。

　　四、電壓電流互感器接線方法

　　電流、電壓互感器的規格、品種分超高壓、高壓、低壓，各種變比的互感器的數量和接線方法，主要是由供電電壓及供電方式來決定的。

　　1、電流互感器接線方法

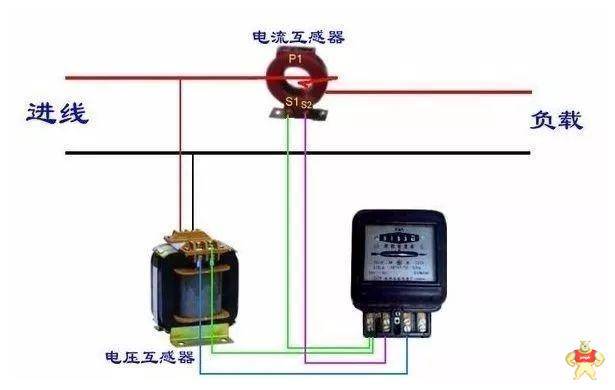

　　在單相回路中僅有一個回路，這樣可用一臺電流互感器來測量回路中的電流，如圖1所示。我們實際使用的電燈的回路中就是采用這種方式。

　　在三相三線的電氣回路中，因?yàn)闆]有相線和中性線間負荷，便可以用兩臺電流互感器，接成V型接線的方式，接二只電流表測量電流，接線方式如圖2所示。

　　這種接線方法：

　　是將兩只電流表，接在二次線圖的公用導線上。為了節約器材和簡化接線，在三相負荷基本平衡時，也可以用一臺電流互感器接一只電流表參考使用。同時在三相三線式的回路里，有時也采用三臺電流互感器接成角型接線，如圖3所示，分別測量三相電流。

　　在三相四線制供電系統中，應安裝三臺電流互感器分別供電流表使用，接線方式可采用星形接線，如圖4所示。

　　2、電壓互感器接線方法在單相回路中僅有一個回路，只須一臺單相電壓互感器將一次線圈接到高壓電源線上，低壓線圈(二次線圈)接到電壓表端子上，如圖5所示。

　　在三相回路中，為了安裝電能表，電力表，電流表等，以觀察三相電壓，可以采用三相電壓互感器或采用三臺單相的電壓互感器組配在一起接成星形或角型接線。如圖6、7所示。有時也用兩臺電壓互感器接成V型接線來測量三相電壓，如圖8所示。以上就是關于“電流互感器和電壓互感器的正確接地以及接線方法詳解”的相關內容介紹。
