揭秘何為復雜控制系統。隨著工業生產的發展，工藝不斷革新，產品的品種不斷翻新，操作條件更為復雜，對產品質量提出了更高的要求，單回路控制系統已不能滿足生產過程的要求，因此，我們在工程設計中會采用復雜控制系統。 　　什么是復雜控制系統？用最簡單的語言表述就是：同時具有兩個以上變送器、控制器或執行器所組成回路的控制系統，這種多變量控制系統被稱為復雜控制系統，又稱多回路控制系統。

　　復雜控制系統包含：串級控制系統、均勻控制系統、比值控制系統、分程控制系統、自動選擇性控制系統、前饋控制系統和三沖量控制系統等。

　　串級控制系統和均勻控制系統

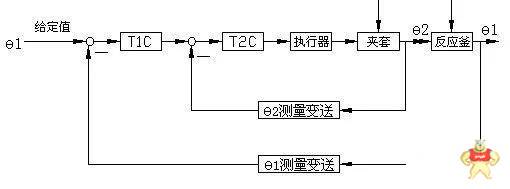

　　1）串級控制系統：從以下的圖例中可以看出，包含2個變送器，2個控制器，一個控制器的輸出值是另一個控制器的給定值，2個控制器之間互相串接。

　　對于進入副環的干擾，T2C副環控制器具有較快、較強的克服干擾能力；可以改善主調節器的廣義對象的特性，提高工作頻率；消除調節閥等非線性特性的影響，更精確地控制操縱變量；具有一定的自適應能力，實現更靈活的控制方式。

　　圖：串級控制系統 　　2）均勻控制系統：均勻控制是一種以功能來命名控制系統。當有擾動進入時，它是通過調節器整定的參數，使得被控參數不會發生劇烈變化，在一定的控制范圍內緩慢而均勻的變化，而不是嚴格的控制在某一個給定值上。

　　均勻控制系統分為：簡單均勻控制系統、串級均勻控制系統、雙沖量均勻控制系統等。

　　均勻控制的基本任務是保持兩個有互相矛盾的參數，在允許波動的范圍內互相兼顧，平滑變化。但是均勻調節并不是前后被控參數平均分配，而是根據被調參數的重要性來確定均勻調節的主次及輕重緩急。

　　3）比值控制系統：在生產過程中，往往有兩種或兩種以上的物料需按精確比例（比值）混合進行生產加工，要求精確控制各種物料的比例，在實際應用中通常就采用比值控制系統。

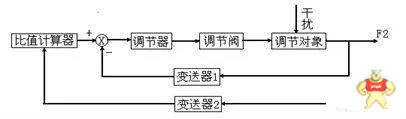

　　下面我們以單閉環比值控制系統為例：主動變量F1沒有反饋控制，因而是可變的，F(xiàn)2是從動變量，是隨著F1而變，在穩定時能保持F2=KF1(K為比例系數)，從方塊圖中可以看到F2形成的是一個閉環控制回路，所以我們稱之為單閉環比值控制系統。

　　單閉環比值控制系統一般用在F1參數變化不大的場合，比如計量泵的輸出流量。如果F1的變化影響下一個工序，那么就要采用雙閉環比值控制系統，或根據工藝特定要求采用串級比值控制系統等。 　　4）分程控制系統：設置分程控制系統的主要目的是擴大可調范圍R,以能滿足特殊調節系統的要求；改善調節品質，節省能源，改善調節閥的工作條件；滿足開停車時小流量和正常生產時的大流量的要求，使之都能有較好的調節質量；滿足正常生產和事故狀態下的穩定性和安全性。

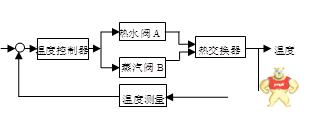

　　以下面的方塊圖為例，通過熱水閥A與蒸汽閥B加熱物料，要求熱交換器出口的物料溫度保持恒定。為了節省蒸汽，只有當熱水閥A全開，溫度還達不到我們要求的設定值時，才補充蒸汽，開蒸汽閥B。

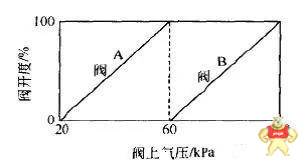

　　從圖中可以看到，熱水閥A全部打開后，溫度仍比給定值低，溫控器輸出高達60kPa以上，此時蒸汽閥打開，補充蒸汽，以使溫度達到給定值。

　　這個例子是將調節器的輸出分成兩段，控制兩個氣開調節閥，還可根據工藝需求設計一個氣開調節閥，一個氣關調節閥或兩個氣關調節閥。為了滿足工藝生產特殊要求，分程控制還可將控制器輸出信號的全程分割成若干個信號段，每個信號段控制一個控制閥，每個控制閥僅在控制器輸出信號整個范圍里的某段內工作。 　　5）自動選擇性控制系統：當壓縮機、泵、鼓風機等設備過載時，反應器反應到極限時，大型生產裝置開停車等等緊急狀況時，通常的自控系統已不能滿足其控制要求，若由操作人員操作來解決這些問題，勢必操作人員緊張繁忙，還容易出錯，因此采用了自動選擇性控制系統也稱超馳控制系統來解決生產的安全保護和自動開停車的問題。

　　這種控制方式是把由工藝生產過程中的限制條件所構成邏輯關系疊加到通常的調節系統中，當生產過程趨向限制條件時，不安全狀況出現以前，即切換到一個用于控制不安全情況的調節器，由不安全情況的調節器取代通常的調節系統工作，直到生產過程回到安全范圍內，通常的調節系統工作又自動恢復工作，這種自動選擇控制有時也稱自動保護控制系統。

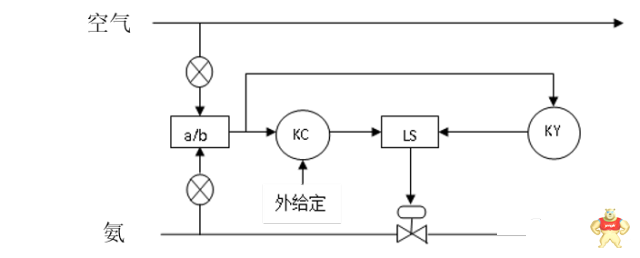

　　以下圖為例：氨和空氣的流量通過流量變送器將信號送入除法器進行比值計算后，輸出比值信號分別作為KC比值調節器和KY超馳調節器的測量值，KC比值調節器和KY超馳調節器的輸出信號接到LS低選擇器后去控制閥。

　　正常生產時，KY超馳調節器的輸出為100kPa，LS低選擇器只通過KC比值調節器輸出信號到控制閥。如果生產過程發生波動，氨氣和空氣流量比值大于允許的安全極限時，KY超馳調節器工作，輸出減小，控制閥關小，直到氨氣和空氣流量比值回到正常范圍，KC比值調節器自動恢復工作。（氨氣管線上的控制閥一般選氣開閥） 　　6）前饋控制系統：前饋控制系統與反饋控制系統的不同點是：當擾動出現時，反饋控制系統是按照測量值與給定值的偏差進行調節的；而前饋控制系統是按照擾動作用的大小進行調節的。

　　反饋控制系統必須是被測參數出現偏差后，調節器才對調節參數進行調節，克服干擾對被調參數的影響。但在一些工藝流程中，往往具有滯后性，當擾動已經發生，而被調參數需要一定的時間發生變化，這段時間調節器就不會進行調節，它落后于擾動作用。

　　我們采用了前饋控制系統時，當擾動發生后，被調參數還沒發生變化前，變送器已經檢測到擾動的大小，調節器就進行了調節，這種及時的、恰到好處的調節，使得被測參數不會因為干擾作用產生偏差。

　　在實際的工藝對象控制應用中，很少用單純的前饋控制系統來調節被調參數，一般根據具體的調節對象采用反饋調節加前饋調節，或比值調節加前饋調節等方案，下面的三沖量控制系統就是前饋調節加串級調節回路的例子。

　　7）三沖量控制系統：三沖量控制系統最典型的運用是鍋爐的給水系統，鍋爐汽包的液位會隨著蒸汽負荷增減等因素而變化。當蒸汽負荷突然大幅度增加時，由于汽包內蒸汽壓力瞬間下降，水的沸騰加劇，汽泡量迅速增加，汽泡不僅出現于水的表面，而且出現于水面以下，由于汽泡的體積比水的體積大許多倍，結果形成汽包內液位升高的現象。因為這種升高的液位不代表汽包內儲液量的真實情況，所以稱為“假液位”。

　　如果不引入三沖量控制系統，液位控制器就會發送錯誤信息，關小進水閥，實際液位進一步降低，汽包中的水更加劇沸騰，汽泡量更進一步急速增加，鍋爐就會有發生爆炸的危險。

　　三沖量控制系統就是針對鍋爐汽包的液位控制所制定的方案，它引進了給水流量參數和蒸汽的輸出流量參數，汽包液位被控變量，通過運算器，作為給水流量副環控制器的給定值，最終達到汽包液位、給水流量、蒸汽流量平衡。蒸汽流量作為前饋信號，給水流量副環控制回路，其實這是一個前饋+串級控制回路。

　　上面講的只是三沖量控制系統的一個例子，在實際運用中，根據不同的工藝要求，有不同的三沖量控制方案，也有單沖量控制，雙沖量控制，應根據需要制定恰當?shù)目刂品桨浮?br />

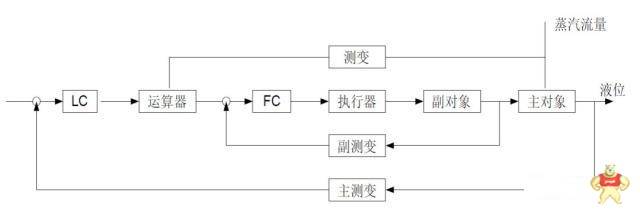

　　鍋爐液位的三沖量控制示意圖 　　鍋爐液位的三沖量控制方塊圖
