開關電源“電壓型”與“電流型”控制的區別是什么？網上總有網友對開關電源電壓型控制與電流型控制的提問，回答的方式也各式各樣，為了澄清相關概念，這里發表一下對這兩個概念的理解，希望對同行有所裨益。

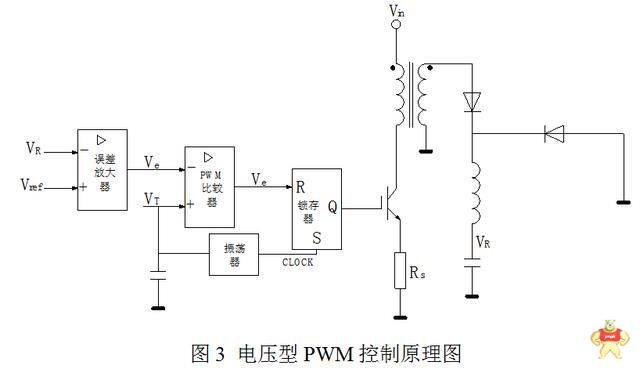

　　電壓型控制與電流型控制是指對反饋信號的不同取樣方法，電壓型控制以電源的輸出電壓為反饋信號，該反饋信號與給定值的偏差經比較器放大后與鋸齒波比較產生控制脈沖。而電流型控制是以高頻變壓器原邊輸出電流為采樣反饋信號組成電流閉環，以電壓反饋信號組成電壓外環，電壓外環的輸出偏差作為電流內環的給定，與電流反饋信號比較產生控制脈沖，兩種控制方式的系統結構框圖如圖1和2所示： 　　兩種控制方式的實現原理如圖3所示： 　　電壓型控制將輸出電壓與VR參考電壓Vref的偏差信號e經PI型誤差放大器處理后與振蕩器產生的鋸齒波進行比較，產生PWM控制脈沖，其輸出波形如圖5所示。

　　電流型控制有兩個閉環通道，電壓與VR參考電壓Vref的偏差信號e經PI型誤差放大器得以電壓Ve，該電壓與開關管漏極輸出電流進行比較，產生PWM控制脈沖，其輸出波形如圖6所示。
