易賣工控網8月23日訊，傳統的開槽定子設計使用齒將電磁通量聚焦到轉子磁體上并減小磁路中的整體氣隙。每相通常有多個牙齒。開槽電機是主要的電機拓?fù)浣Y(jié)構，因?yàn)樗鼈冊谂ぞ剌敵觯姍C(jī)常數，效率和可制造性之間提供了良好的平衡。對于給定的電動機尺寸，開槽電動機通常產生最高的電動機常數（轉矩/瓦特1/2）。它們還具有高效率和高加速率，慣性最小。

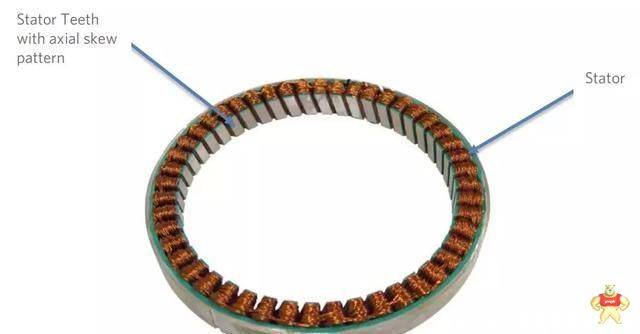

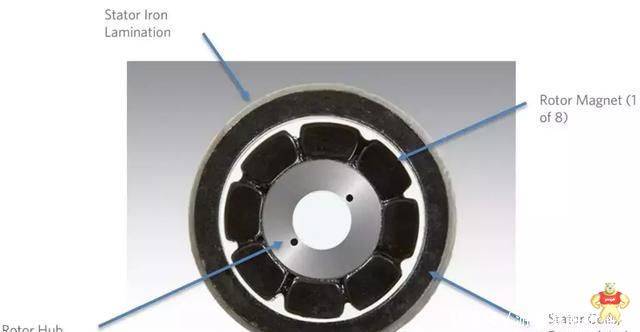

　　如上所述，定子齒之間的空間允許插入電磁相線。槽是齒槽轉矩的主要原因，因?yàn)楫?dāng)磁鐵移過每個槽時它們會產生不連續的磁導率。標準做法是使定子齒或轉子磁鐵傾斜或錯開，以使齒槽轉矩的基頻最小化。 　　定子的齒和槽清晰可見。偏斜模式有助于通過偏斜來最小化齒槽轉矩，從而補償齒槽轉矩的基頻。

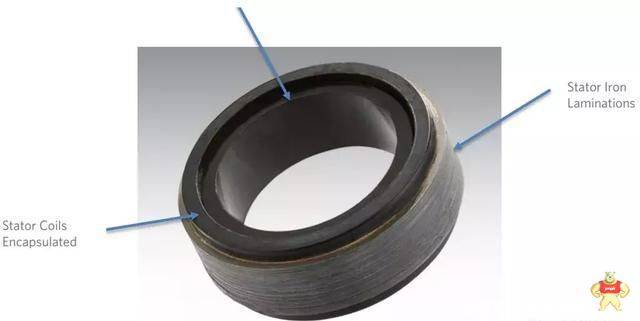

　　完美的永磁無刷電機具有正弦扭矩輸出，角度無諧波失真。無槽電機最接近這一目標。無槽定子不包含定子齒或其相應的槽。相線圈在定子周圍空間定向，以形成電動機操作所需的電磁相位關系。當通電時，線圈產生類似于開槽電動機的電磁場，但導致扭矩對角度曲線是正弦曲線。由于沒有帶有相應槽的齒，因此齒槽轉矩為零。
　　對于無槽電機，所有扭矩都是施加在繞組上的電流的函數。這簡化了伺服控制系統并允許更平穩的操作。與開槽對應部件相比，該電機還具有明顯更好的Kt線性度。

　　無槽設計的一個考慮因素是由于定子齒的移除而在轉子和定子之間產生大的磁氣隙。對于給定尺寸的電動機，這導致較低的磁通密度和相應較低的轉矩輸出。無槽設計的扭矩輸出通常是等效尺寸開槽電機的70-75％，Celera運動可以優化許多Agility系列電機設計，最高可達85％。如果平滑度至關重要，則無槽技術是首選，但如果連續扭矩是最關鍵的要求，則開槽電機可能是更好的解決方案。

　　旋轉電機的基本輸出是扭矩，它是電流和位置的函數。用于分析該現象的最常用方法是扭矩與角度曲線。扭矩與角度曲線描繪了電機扭矩輸出，包括齒槽轉矩，是預測電機在應用中的性能的最接近的品質因數?？梢酝ㄟ^在手動旋轉轉子的同時激勵電機相并測量由扭矩傳感器產生的扭矩來測量扭矩與角度的關系。

　　所有無刷永磁電動機都具有扭矩與角度曲線，其形狀通常為正弦曲線。它通常包含幾個諧波。齒槽轉矩是導致顯著諧波失真的原因之一。這種失真會在電機運行時產生轉矩波動，并會影響速度波動。

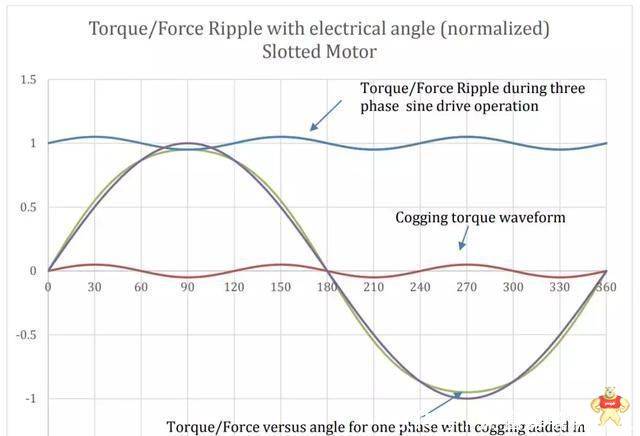

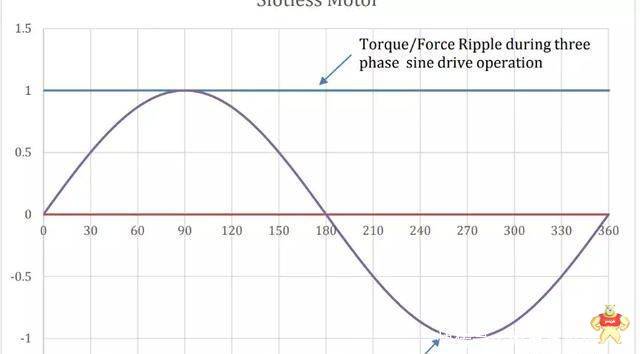

　　下面的圖4和圖5說明了齒槽轉矩是開槽和無槽電機技術之間的關鍵差異。圖4清楚地表明，當一個開槽的電動機沒有以其全額定轉矩運行時，齒槽效應是輸出的相對百分比，并且轉矩脈動明顯更高。在圖5中很容易看出，扭矩與角度曲線之間的齒槽轉矩為零。 　　紫色曲線是理論正弦扭矩與角度的關系。綠色曲線是齒槽轉矩的折衷結果。紅色曲線是齒槽轉矩，藍色曲線是所有三個相一起運行的扭矩。為便于顯示，所有值均已標準化為1。該示例在電機額定轉矩的5％處具有齒槽轉矩。 　　沒有齒槽轉矩允許電機在旋轉或移動時產生恒定的轉矩矢量。所有扭矩與提供給繞組的電流直接相關。扭矩輸出是線性的，電流和運動的變化更加可控。上面的紫色線疊加在綠線上，因此兩條曲線都重疊。

　　開槽電機適用于高扭矩密度和高加速度，而無槽電機在伺服控制系統中運行時，最適合平穩運行和良好的Kt線性。

　　齒槽轉矩將隨著不同的電機設計而變化很大，并且通常采取步驟以使其影響最小化，例如使磁體或定子疊片偏斜。這兩種技術都提供大型通孔，可以設計用于低調直接驅動應用。以上就是關于了解一下無槽和開槽電動機的比較的相關內容介紹，更多電機伺服相關信息請訪問：工控網（http://news.tpt0.cn）
