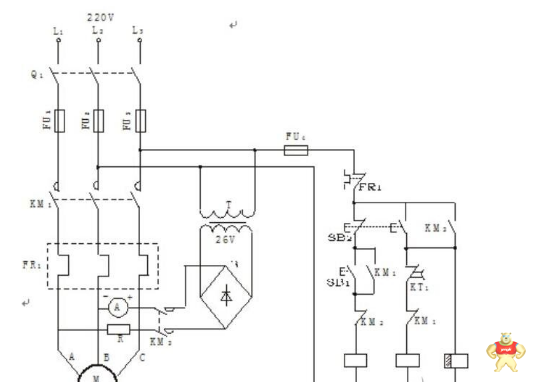

易賣工控網8月23日訊，圖1是時間繼電器控制的交流電動機能耗制動控制線路圖。三相異步電動機的能耗制動是在電動機定子繞組交流電源被切斷后，在定于兩相繞組間加進直流電源，產生一個恒定磁場，利用慣性轉動的轉子切割其磁力線所產生的轉子電流在磁場中受力，從而產生制動力矩使電動機快速地停車。

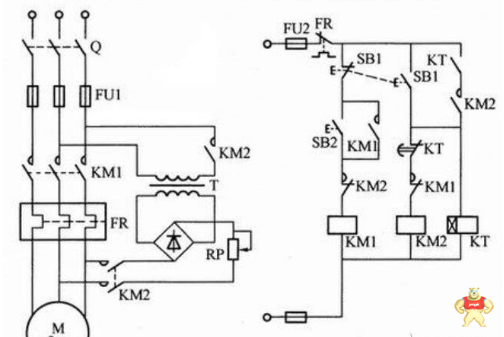

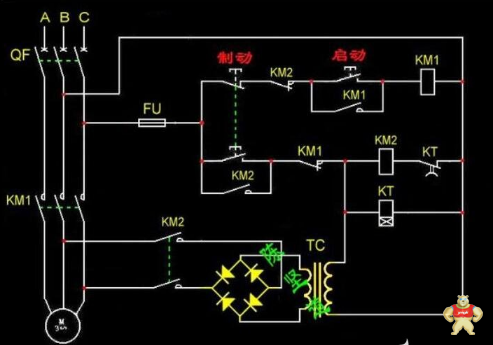

　　在圖1控制線路中，SB1用于起動，SB2用于制動，KM2為制動用接觸器。若在電動機正在運行時，按下SB2，KM1斷電，切除交流運行電源。制動接觸器KM2及時間繼電器KT1得電，KM2得電自鎖使直流電接入主回路進行能耗制，KT1得電開始計時。當速度接近零時，延時時間到，KT1的延時動斷觸點打開，KM2失電，主回路中KM2主觸點打開，切斷直流電源，制動結束。 　　時間繼電器控制異步電動機能耗制動電路圖 　　時間繼電器實現異步電動機能耗制動的控制線路圖 　　電動機能耗制動的控制線路圖解

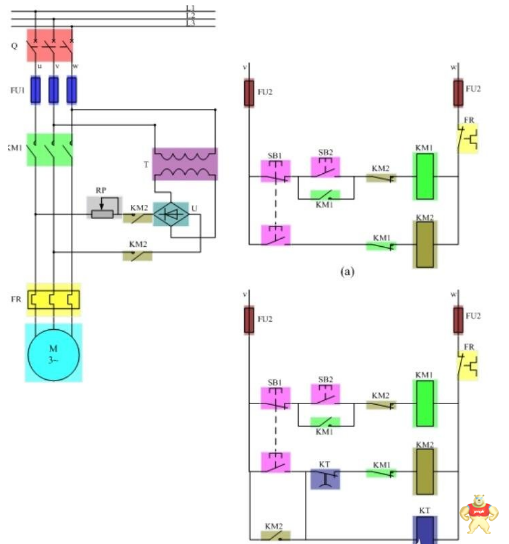

　　圖所示的是一種手動控制的簡單能耗制動線路，要停車時按下SB1不放，KM2得電，單相橋式整流電路產生直流電流，流入電動機定子，產生制動力矩，完成能耗制動，制動完畢后在松開SB1。圖所示的是一種可以實現自動控制的能耗制動線路，可簡化操作。制動時，按下SB1，直流電源接通，開始能耗制動，KT延時時間滿后，KM2斷電，最終完成制動。 　　以上就是關于了解一下時間繼電器控制電動機能耗制動線路圖的相關內容介紹，更多電機伺服相關信息請?jiān)L問：工控網（http://news.tpt0.cn）
