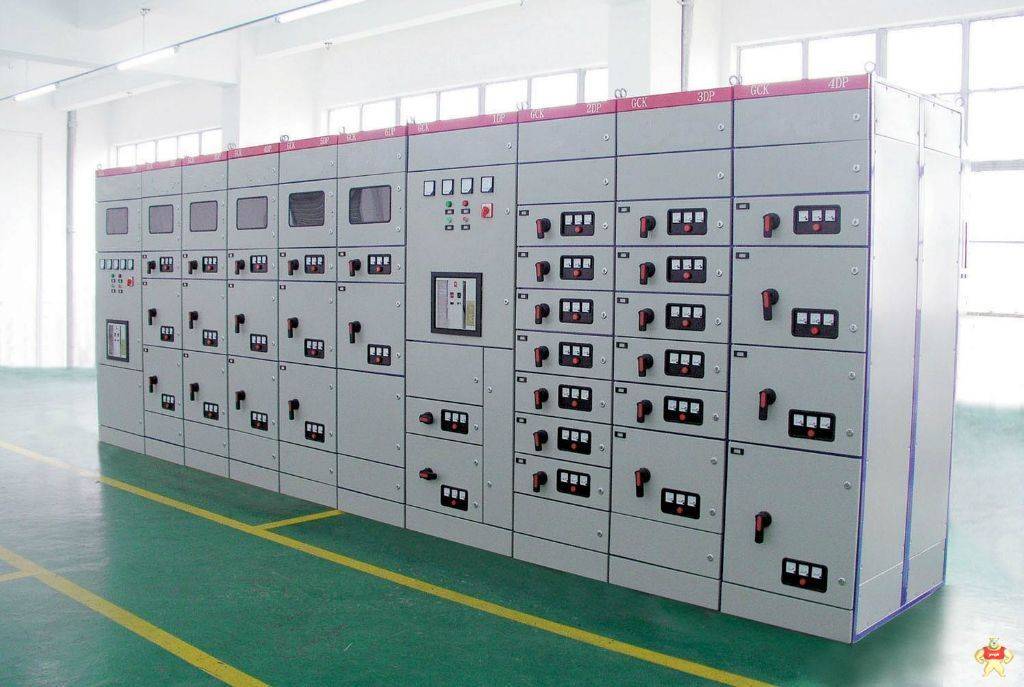

易賣工控網9月9日訊，低壓配電柜設計要求有哪些？主要元件又有哪些？ 　　低壓配電柜設計要求

　　低壓配電系統的設計必須考慮具體的建筑物類別(一、二、三、四類)、用電負荷等級(一、二、三級)、用電性質(阻性、容性、感性)。

　　設備安裝容量、近期需用系數、遠期發展規劃，電源進線路數、進線方式，配電系統出線數量及網絡短路電流，接地方式，資金承受能力等因素，經過可行性研究和經濟比較，確保系統技術先進，運行安全可靠，經濟合理。據此進行設計，依據設計圖紙選擇低壓配電柜。

　　低壓配電柜訂貨時應提供變配電所整套圖紙，包括系統圖、原理圖、平面布置圖、電纜走向圖等。

　　提供完整的原理圖，明確有關聯鎖要求、運行控制方式及相關配置，廠家可以更好地組織生產；提供變配電所平面布置圖，明確配電柜的排列順序，防止系統圖與平面圖不一致造成返工。

　　低壓配電柜的主要元件

　　為了保證低壓配電柜的質量，用戶應按圖紙要求并結合自己的用途和經濟實力選用質量優良的元件。用戶訂貨時應明確選用斷路器、互感器等主要元件的型號規格、品牌等。其中斷路器根據結構、用途不同可分為框架式和塑料外殼式兩類。

　　根據保護對象的不同，又可分為4類：

　?。?）配電保護型。保護電源、電氣線路和設備。

　?。?）電動機保護型。用作電動機的不頻繁啟動，運行中中斷，以及電動機發生過載、短路、欠電壓時的保護。

　　（3）家用或類似家用場合保護型。對照明線路、家用電器等的保護。

　　（4）漏電保護型。用來保護人身免受電擊、防止電氣火災。在配電柜訂貨技術交底過程中，應聽取廠家的合理的意見或建議，避免選用超出用電負荷需要的技術指標或配置，造成投資、材料的浪費和維護費用的增加。

　　各級開關保護配置

　　低壓配電柜各級開關均采用自動空氣開關，其作用是：

　　在正常情況下作不頻繁合、分電路或啟動、停止電動機等，在線路或電動機發生過載、短路或欠電壓等故障時能自動切斷電源，保護線路和設備。

　　一般設置瞬時、短延時、長延時3級過電流保護裝置，各級自動空氣開關的保護整定應注意選擇性分段保護的配合，這樣才能可靠切斷故障電路，防止越級跳閘，擴大停電范圍。以上就是關于低壓配電柜設計要求以及主要元件的相關內容介紹，更多電氣安裝相關信息請?jiān)L問：工控網（http://news.tpt0.cn）
