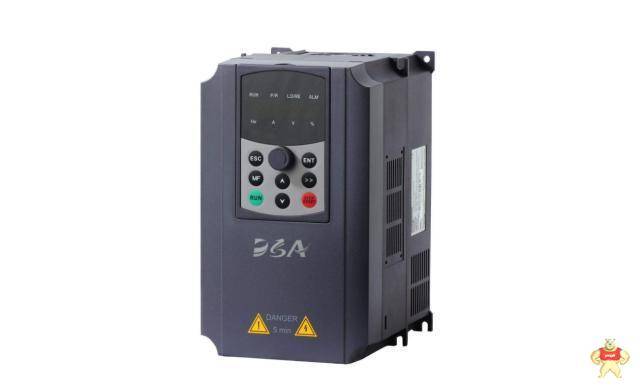

易賣工控網9月21日訊，怎么用中間繼電器控制變頻器？實現對電機的正反轉控制，今天簡單給大家講一下。

　　首先我們要知道變頻器的基礎接線，變頻器的電源怎么接？三相電機怎么接？還需要把啟動方式設置為端子控制，認準正轉和反轉分別短接哪兩個端子，如果需要調速可以外接個電位器。 　　三相變頻器的RST接三相電源，UVW接三相電機，PE接地，根據需要是否接制動電阻。給大家一個完整的變頻器接線圖，大家可以參考一下。

　　正轉和反轉的最初參數一般都是默認的，直接和公共端短接就可以。變頻器都自帶一組繼電器輸出，不同品牌標注有所不同，上圖中的這款是RARBRC，一般接報警指示，我們找出里面的常閉輸出即可。

　　中間繼電器KA1控制的是正轉（SD和STF），KA2控制的是反轉（SD和STR），控制回路串聯變頻器繼電器輸出的常閉點，當變頻器故障時，常閉點會斷開切斷控制回路，變頻器也會斷電。

　　原理分析：當我們按下啟動按鈕SB2時，交流接觸器KM自鎖，主觸點閉合變頻器的電工作。同時KM的一組常開點閉合給KA1和KA2后續的工作做準備，當按下啟動按鈕SB4時，KA1自鎖，KA1的常開點閉合，變頻器的SD和STF閉合給出正轉信號，電機正轉運行。當按下停止按鈕SB3時，電機停轉。同理，按下啟動按鈕SB6時為反轉控制，SB5為反轉的停止按鈕，同時KA1和KA2電氣互鎖。

　　不管是正轉還是反轉，電機工作時，總停止按鈕SB1是無效的（防止變頻器意外斷電）。以上就是關于怎么用中間繼電器控制變頻器的相關內容介紹，更多低壓控制相關信息請訪問：工控網（http://news.tpt0.cn）
