易賣工控網11月4日訊，F(xiàn)N12-12D/630-20型戶內交流高壓負荷開關（以下簡稱FN12-12D負荷開關）是額定電壓為12KV，額定頻率為50HZ的三相高壓開關設備，用于分合負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。FN12-12R.D/100-31.5型戶內交流高壓負荷開關--熔斷器組合電器（以下簡稱FN12-12R.D組合電器）是FN12-12D負荷開關斷與S口LAJ-12（XRNT口-12）高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以可靠開斷直至短路電流的任何電流：負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何過電流，同時熔斷器通過其撞擊器使負荷開關分閘。

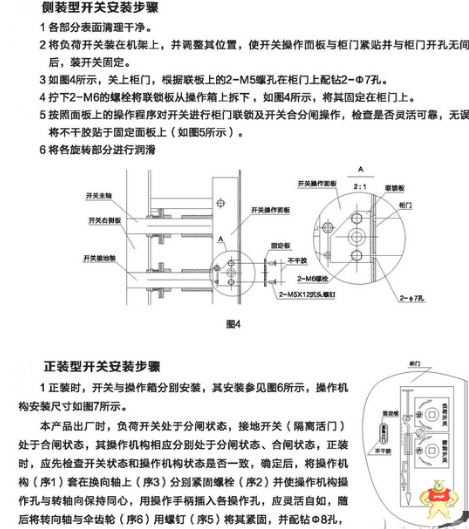

　　高壓真空負荷開關安裝 　　1、與負荷開關串聯使用的熔斷器熔體應選配得當，即應使故障電流大于負荷開關的開斷能力時保證熔體先熔斷，然后負荷開關才能分閘。

　　2、合閘時接觸良好，連接部無過熱現象，巡檢時應注意檢查瓷瓶臟污、裂紋、掉瓷、閃爍放電現象；開關上不能用水沖（戶內型）。（一臺高壓柜控制一臺變壓器時，更換熔斷器最好該回路高壓柜停運。）

　　3、垂直安裝，開關框架、合閘機構、電纜外皮、保護鋼管均應可靠接地（不能串聯接地）。

　　4、運行前應進行數次空載分、合閘操作，各轉動部分無卡阻，合閘到位，分閘后有足夠的安全距離。

　　高壓真空負荷開關安裝常見問題

　　1、故障現象：支持絕緣子斷裂。

　　處理方法：應停電及時更換。

　　2、故障現象：真空開關爆炸。

　　處理方法：及時停電分析原因，并加以更換，排除故障的送電，如屬開關本體質量問題，更換后即可送電。

　　3、故障現象：操作開關后出現過電壓。

　　處理方法：由于產生過電壓的原因很復雜，應根據具體情況進行分析，并檢查是否安裝有氧化鋅避雷器，參數選擇是否合理，年檢是否參加，是否合格，如不符合條件，應更換。

　　4、故障現象：跳合閘失靈。

　　處理分析：檢查跳合閘回路，是否有斷線，開關機構是否卡住等。

　　真空高壓負荷開關型號及含義

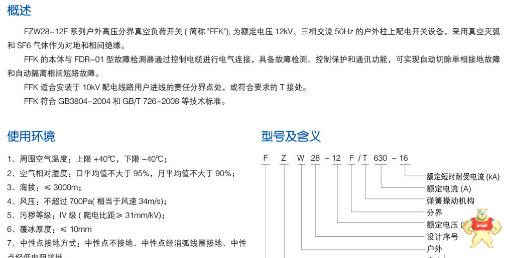

　　下面以FZW28-12F戶外高壓分界真空負荷開關為例 　　目前我國高壓負荷開關型號是根據國家技術標準的規定，一般由文字符號和數字按以下方式組成。其代表意義為：

　　高壓開關已系列化，型號含義如下：

　　1、高壓開關類別：F─負荷開關、G─隔離開關、R─熔斷器

　　2、N─戶內型、W─戶外型

　　3、設計序號

　　4、電壓等級（kV）

　　5、R─帶熔斷器的代號、（不帶熔斷器不表示）

　　6、S─熔斷器裝于開關上端（裝于開關下端不表示）

　　高壓真空負荷開關選型 　　首先要了解使用環境，高壓負荷開關是一種功能介于高壓斷路器和高壓隔離開關之間的電器，高壓負荷開關常與高壓熔斷器串聯配合使用；用于控制電力變壓器。高壓負荷開關具有簡單的滅弧裝置，因?yàn)槟芡〝嘁欢ǖ呢?fù)荷電流和過負荷電流。但是它不能斷開短路電流，所以它一般與高壓熔斷器串聯使用，借助熔斷器來進行短路保護。

　　高壓真空負荷開關選型注意事項：

　　1、額定電流，留30%左右的余量

　　2、額定電壓：一致或者高于實際電壓

　　3、開斷電流，要與設計要求一致

　　4、操作頻率，最好是要超過設計要求10%左右5，體積符合現場的實際條件

　　6、可靠性，安全第一
