易賣工控網12月9日訊，特別詳細的網線水晶頭的制作以及檢測方法。

　　制作工具介紹

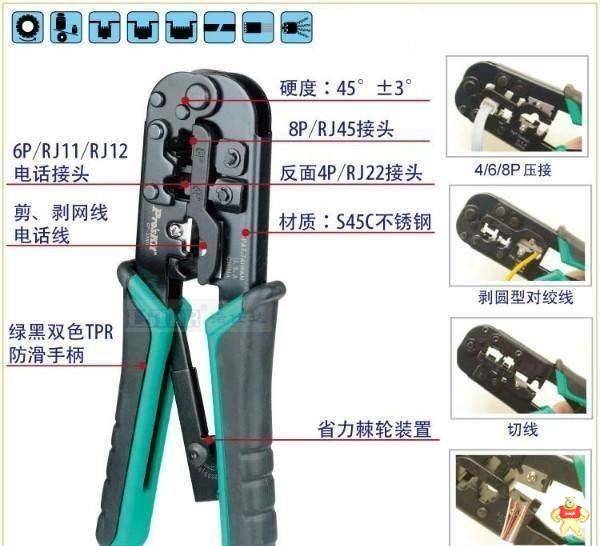

　　在文章開關，我們首先來介紹一下制作水晶頭需要用到的工具——網線鉗。這不是多么高科技的東西，價格也不貴，普通用戶都能接受，從網上或是線下都能買到。 　　我們主要用到網線鉗的三個功能——剝線、剪線和壓制水晶頭。其中最后一個功能，是網線鉗獨有的，也是它的主要功能。在壓制水晶頭的過程中，只需要用到網線鉗，其它的都不需要哦~

　　壓制水晶頭，利用的就是水晶頭槽這一部分。網線鉗一般帶有多種規格的槽（大小不同），但壓制網線時，我們只需要用到8P槽。

　　使用時也很單，將網線插入水晶頭后，把水晶頭放入槽內，用力按壓即可。

　　水晶頭的制作

　　下面我們來詳細說一下網線水晶頭的制作方法（共五步）。

　　第一步、剝

　　把網線外層絕緣皮剝開，露出里面的彩色絕緣皮——剝線時要注意力度，不要傷害到內層絕緣皮。 　　第二步、排

　　排線是水晶頭制作的重頭戲，即把網線的線色按照順序排好?，F(xiàn)在的網線都是“雙絞線”，就是指里面的細小電線都是兩兩纏繞在一起的，共有4組，也就是8根。

　　在這8根線里，有4根線都是白色的，為了在名稱上區分它們，我們在它們自身線色的基礎上加上與它相絞的線的顏色為它命名。比如和橙色線纏繞在一起的白色線，就叫做“橙白色線”（或者“白橙色線”）；和藍色線纏繞在一起的白色線，就叫做“藍白色”（或“白藍色線”）。

　　排線順序有兩個標準，分別叫做T568A和T568B——兩種排法沒有本質上的區別，但是在選擇時有規定……敲黑板，這里很重要：

　　兩種接線順序在選擇上有兩種選法：交叉線和直通線。交叉線是指同一根網線的兩個水晶頭分別選用不同接法；直通線是指同一根網線的兩個水晶頭選用同一種接法。

　　交叉線一般用于同一類設備之間的連接，比如電腦和電腦、路由器和路由器（現在也有支持直通線的設備，但保險起見，還是用交叉線比較好）。直通線用于不同類設備之間的連接，比如電腦和路由器。

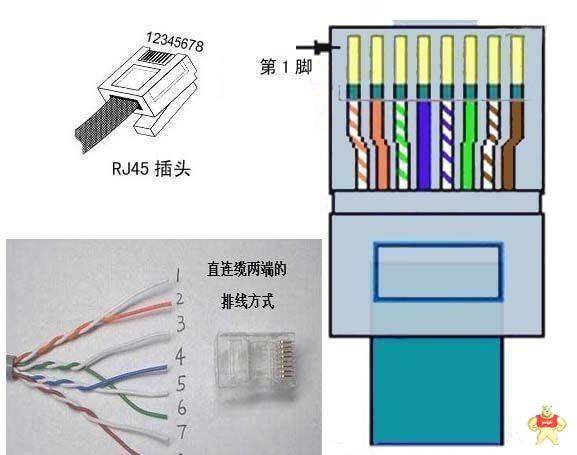

　　很明顯，家庭中更適合直通線。所以，在家庭中，一般所有水晶頭都只選用一種排線方法——T568A或T568B任選其一。 　　T568A的排線順序為：白綠，綠，白橙，藍，白藍，橙，白棕，棕；

　　T568B的排線順序為：白橙，橙，白綠，藍，白藍，綠，白棕，棕。

　　第三步、剪

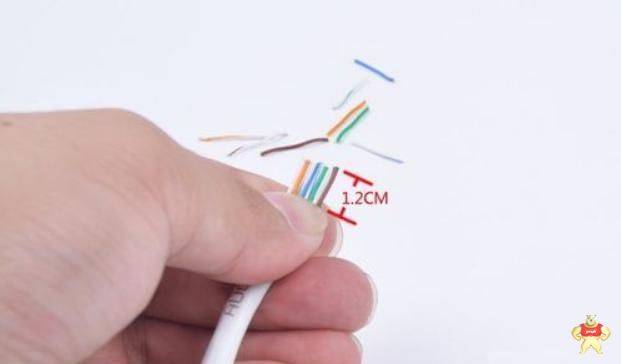

　　把網線的順序排好了，握在手里，捏住、壓好——一定要壓好，此時你已經分不清這么多白色線原本是和哪條線相絞的了。把線放到網線鉗中，剪斷。

　　剪線的目的是把8根網線剪齊，所以，如果一次沒剪齊，要再次進行修改——把網線捏緊了再剪有助于增加成功率。 　　第四步、插

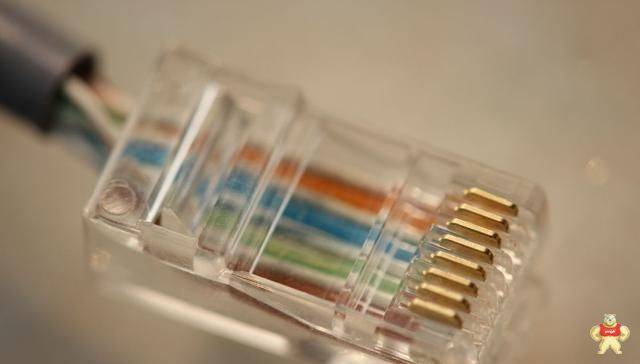

　　把剪好的網線按順序插入水晶頭——不需要剝掉線皮。在插入水晶頭時，要注意兩點：

　　1.應面對水晶頭的背面，也就是不帶卡槽按壓按鈕的那一面插入；

　　2.網線插入水晶頭后，應保證網線外絕緣皮有一部分在水晶頭內，如果出現內層絕緣皮外露，應再次重復剪線的步驟，把8根小線再剪短一點。 　　細線外露，不合格

　　第五步、壓

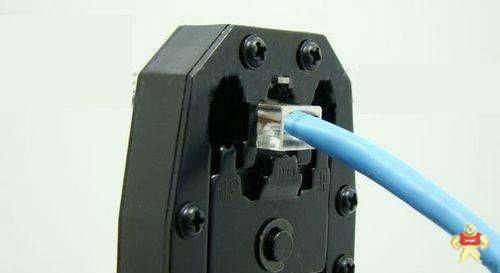

　　把水晶頭放入網線鉗8P槽內，用力壓緊即可。水晶頭壓制成功以后，別忘了檢測一下。 　　水晶頭測試方法

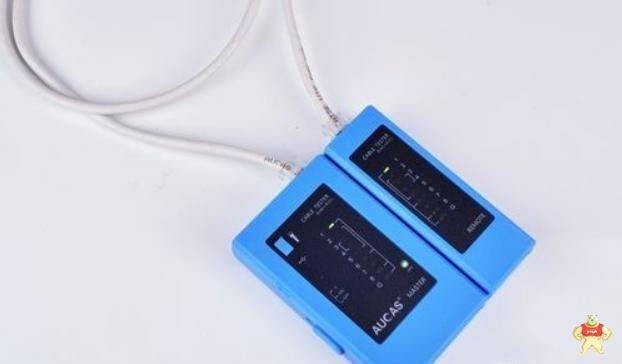

　　怎么測試水晶頭是否接好呢？我們需要用到另一個工具——水晶頭測試儀。這東西也不貴，可以在網上直接買套裝，網線鉗測試儀N多個水晶頭不過二三十元。

　　檢測方法很單，測試儀共有兩個，把同一根網線的兩個水晶頭分別插入測試儀內，只要測試儀的8個燈分別亮起，即證明水晶頭連接良好。 　　提醒一點：測試儀只能測試出連接是否正常，檢測不出是哪根線出了問題。需要具體知道是哪根線的問題，需要使用更好的儀器。不過普通用戶沒有必要買了，大不了把水晶頭拆了重新裝一個。
