易賣工控網12月30日訊，非常值得收藏的車刀角度圖文詳解。 　　切削金屬時，刀具切入工件，刀具角度是用來確定刀具切削部分幾何形狀的重要參數。 　　一、車刀切削部分的組成

　　三面二刃一刀尖

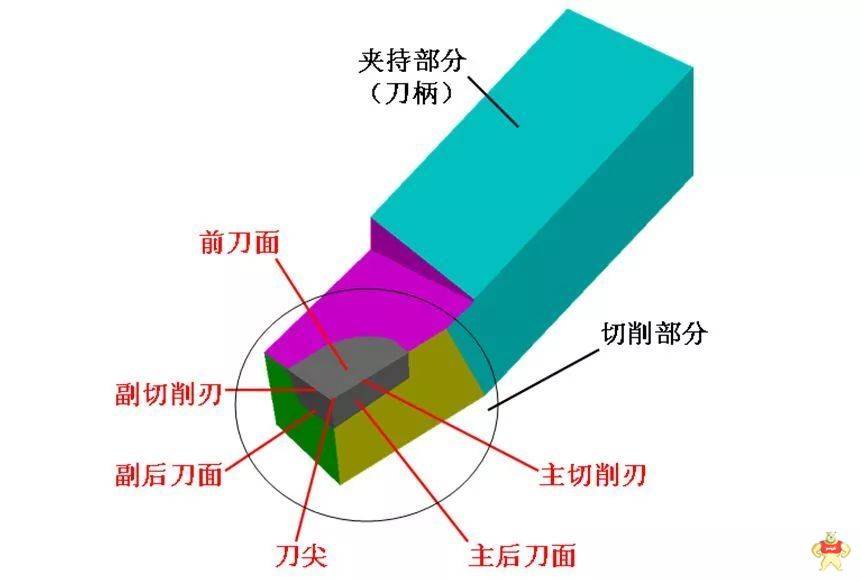

　　車刀切削部分由前刀面、主后刀面、副后刀面、主切削刃、副切削刃和刀尖組成。 　　1）前刀面刀具上切屑流過的表面。

　　2）主后刀面刀具上與工件上的加工表面相對著并且相互作用的表面，稱為主后刀面。

　　3）副后刀面刀具上與工件上的已加工表面相對著并且相互作用的表面，稱為副后刀面。

　　4）主切削刃刀具的前刀面與主后刀面的交線稱為主切削刃。

　　5）副切削刃刀具的前刀面與副后刀面的交線稱為副切削刃。

　　6）刀尖主切削刃與副切削刃的交點稱為刀尖。刀尖實際是一小段曲線或直線，稱修圓刀尖和倒角刀尖。

　　二、測量車刀切削角度的輔助平面

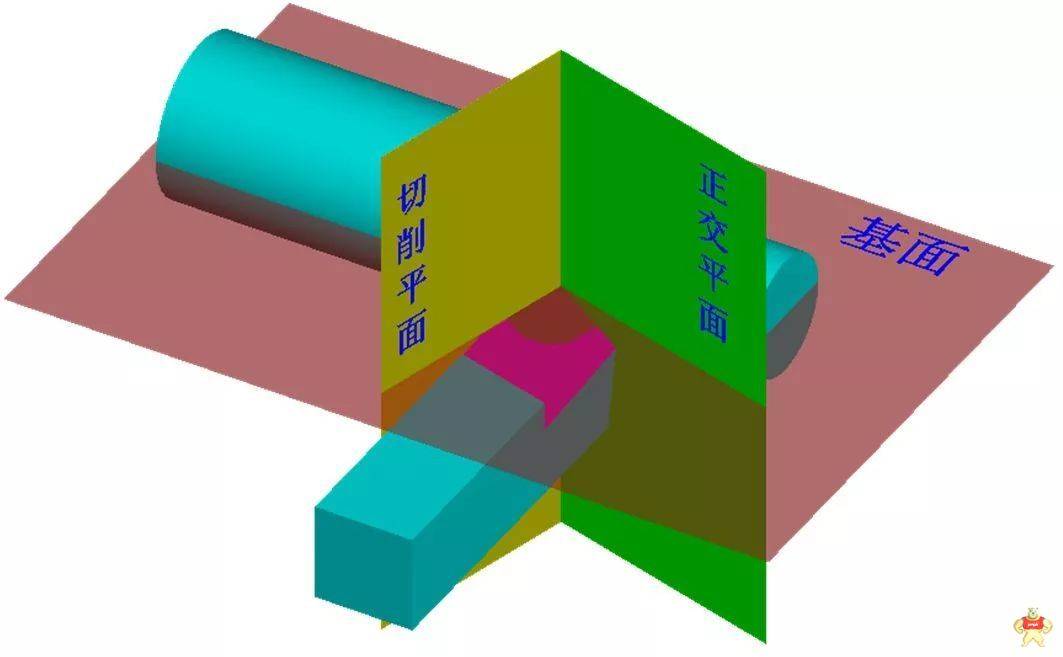

　　為了確定和測量車刀的幾何角度，需要選取三個輔助平面作為基準，這三個輔助平面是切削平面、基面和正交平面。

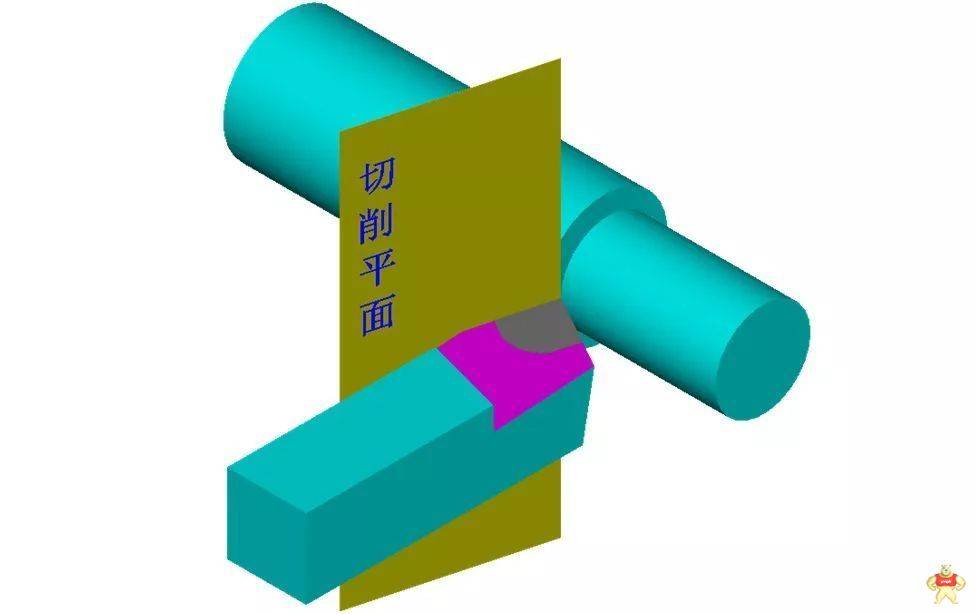

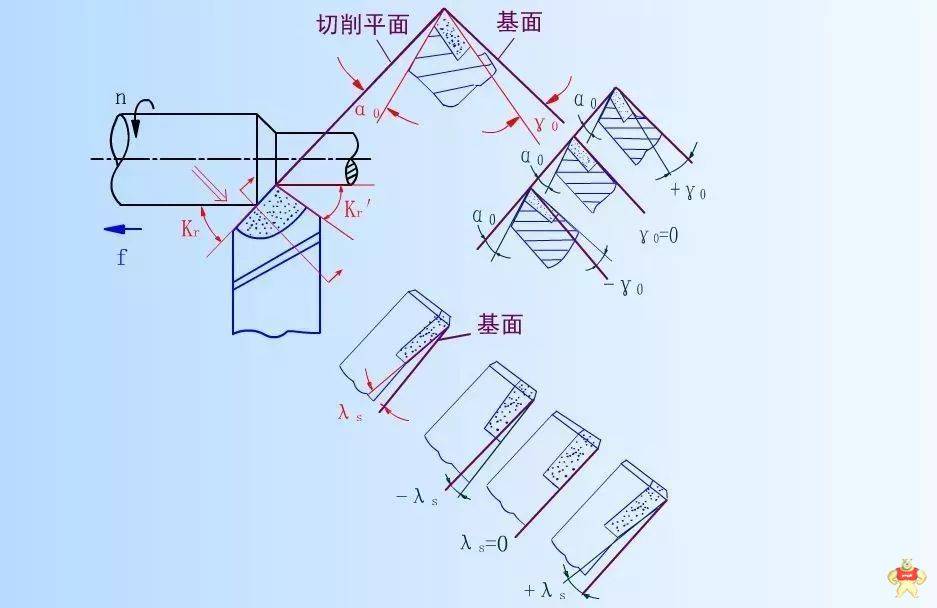

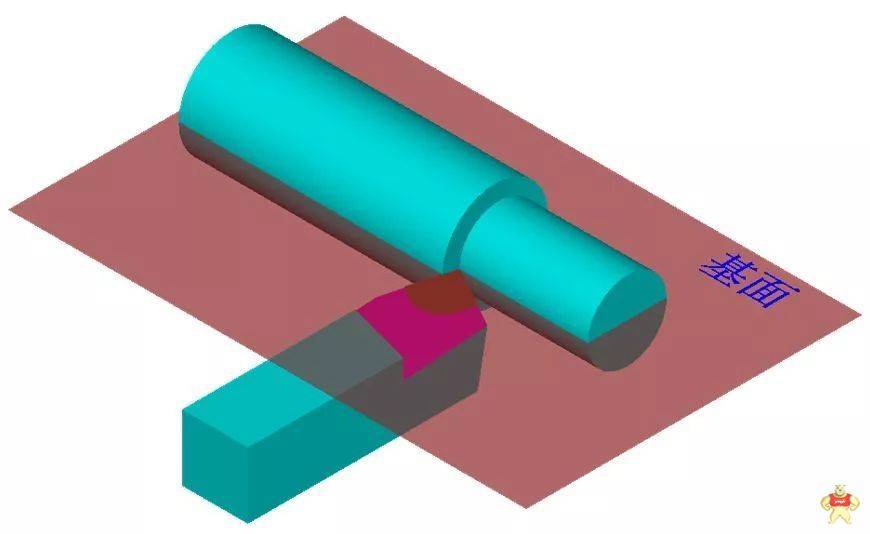

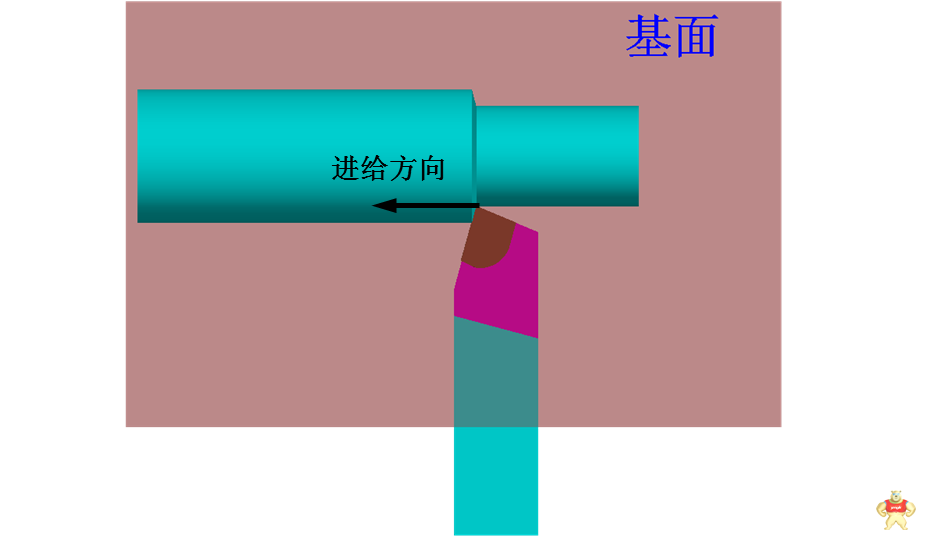

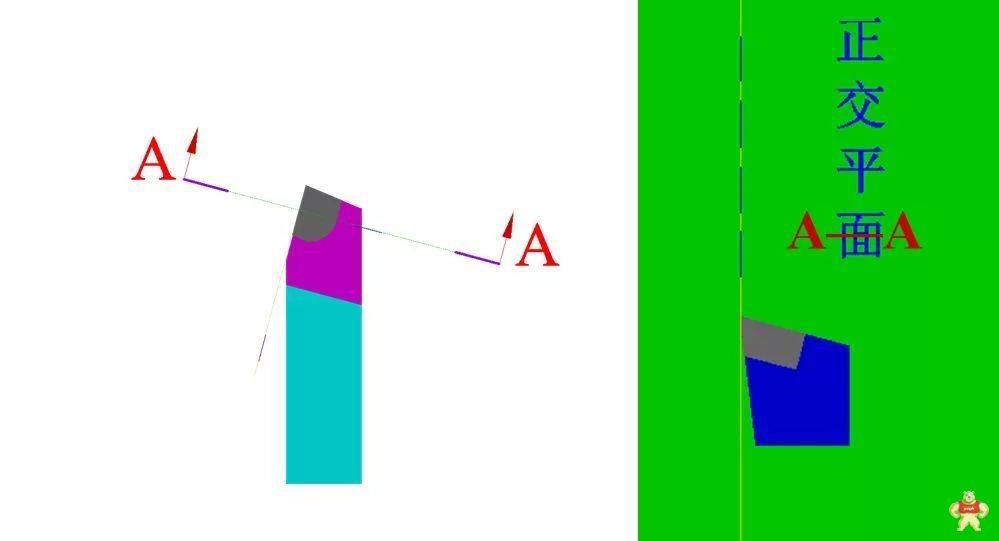

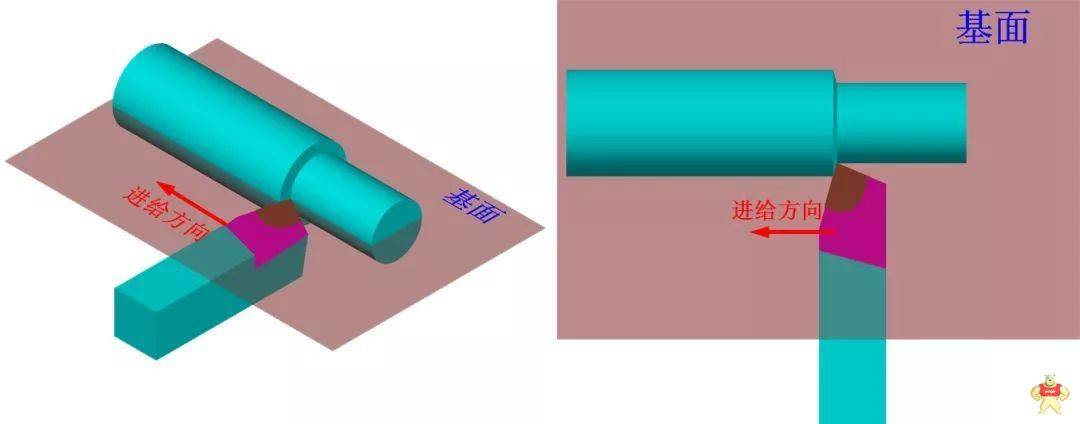

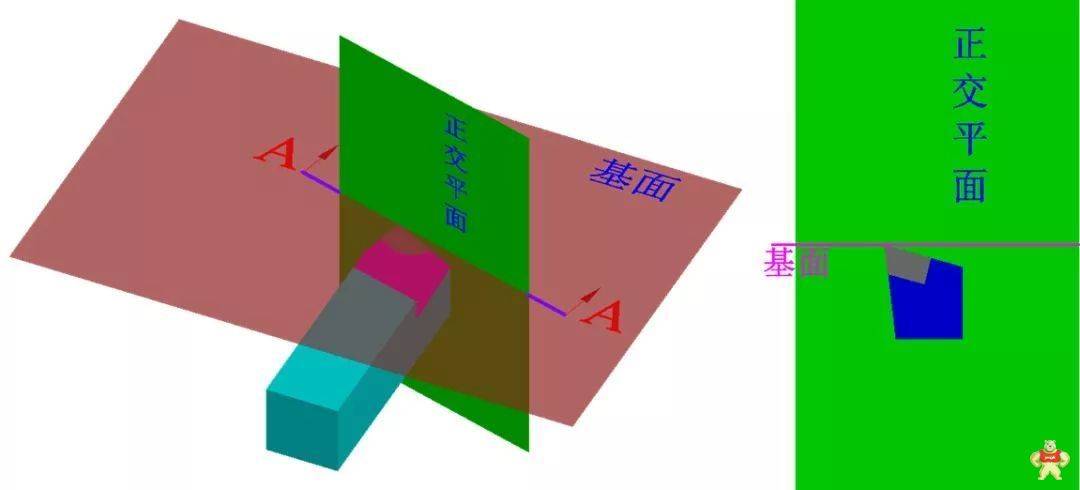

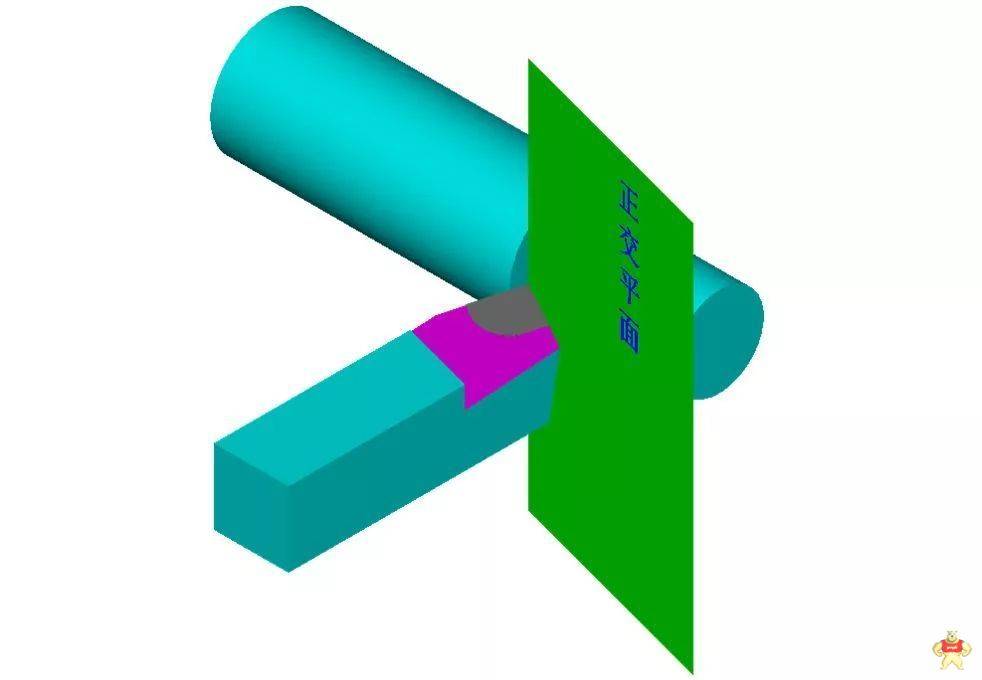

　　1）切削平面——切于主切削刃某一選定點并垂直于刀桿底平面的平面。 　　2）基面——過主切削刃的某一選定點并平行于刀桿底面的平面。 　　3）正交平面——垂直于切削平面又垂直于基面的平面。 　　可見這三個坐標平面相互垂直，構成一個空間直角坐標系。 　　三、車刀的主要幾何角度及選擇

　　1）前角(γ0)選擇的原則

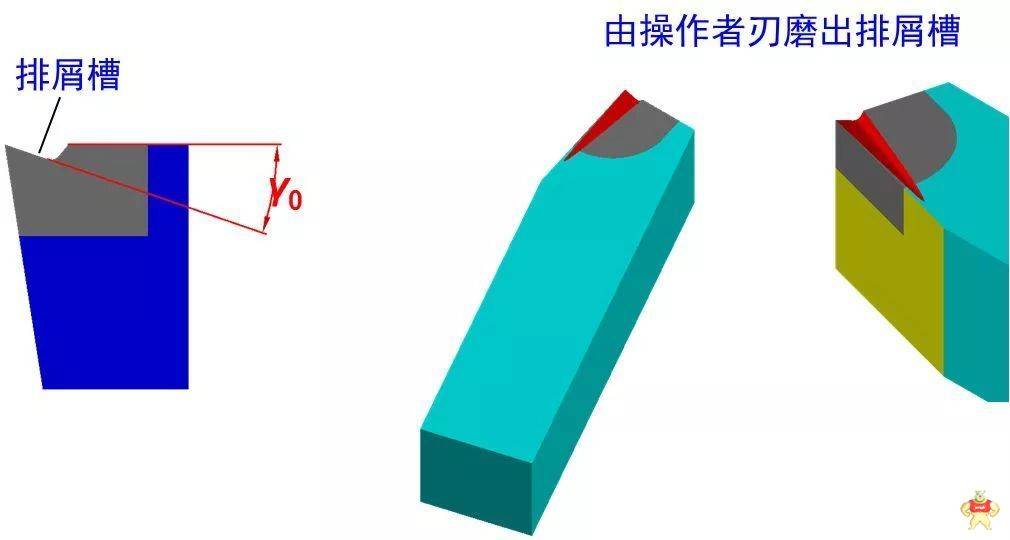

　　前角的大小主要解決刀頭的堅固性與鋒利性的矛盾。因此首先要根據加工材料的硬度來選擇前角。加工材料的硬度高，前角取小值，反之取大值。其次要根據加工性質來考慮前角的大小，粗加工時前角要取小值，精加工時前角應取大值。前角一般在-5°～25°之間選取。 　　通常，制作車刀時并沒有預先制出前角（γ0），而是靠在車刀上刃磨出排屑槽來獲得前角的。排屑槽也叫斷屑槽，它的作用大了去了折斷切屑，不產生纏繞；控制切屑的流出方向，保持已加工表面的精度；降低切削抗力，延長刀具壽命。 　　2）后角(α0)選擇的原則

　　首先考慮加工性質。精加工時，后角取大值，粗加工時，后角取小值。其次考慮加工材料的硬度，加工材料硬度高，主后角取小值，以增強刀頭的堅固性；反之，后角應取小值。后角不能為零度或負值，一般在6°～12°之間選取。 　　3）主偏角(Kr)的選用原則

　　首先考慮車床、夾具和刀具組成的車削工藝系統的剛性，如系統剛性好，主偏角應取小值，這樣有利于提高車刀使用壽命、改善散熱條件及表面粗造度。其次要考慮加工工件的幾何形狀，當加工臺階時，主偏角應取90°，加工中間切入的工件，主偏角一般取60°。主偏角一般在30°～90°之間，最常用的是45°、75°、90°。 　　4）副偏角(Kr’)的選擇原則

　　首先考慮車刀、工件和夾具有足夠的剛性，才能減小副偏角；反之，應取大值；其次，考慮加工性質，精加工時，副偏角可取10°～15°，粗加工時，副偏角可取5°左右。 　　5）刃傾角(λS)的選擇原則

　　主要看加工性質，粗加工時，工件對車刀沖擊大，取λS≤0°，精加工時，工件對車刀沖擊力小，取λS≥0°；通常取λS=0°。刃傾角一般在-10°～5°之間選取。 　　以上就是關于非常值得收藏的車刀角度圖文詳解的相關內容介紹，更多刀具磨具相關信息請?jiān)L問：工控網（http://news.tpt0.cn）
