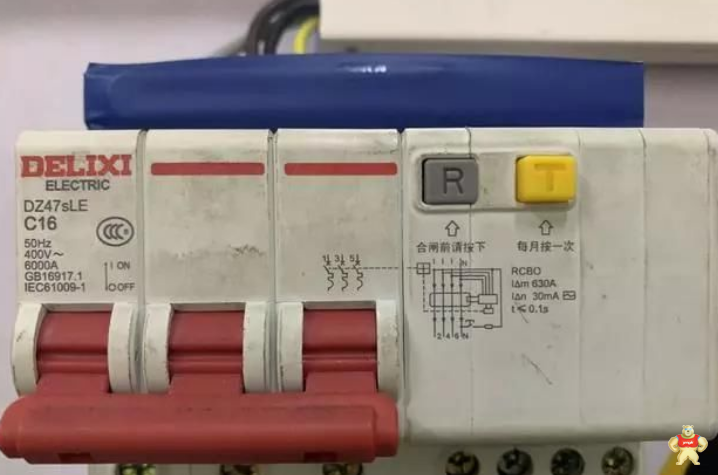

易賣工控網1月15日訊，先說3P+N的漏電斷路器，下面是我拍了一張斷路器的照片。 　　（由于沒找到3P漏電斷路器，所以就拍了幾張3P+N的斷路器。其實原理一樣的）

　　我們可以看到，在漏電斷路器的右側是有電路圖的。從這個電路圖就可以看出該漏電斷路器是否能當單相漏電斷路器使用。

　　電路圖分析

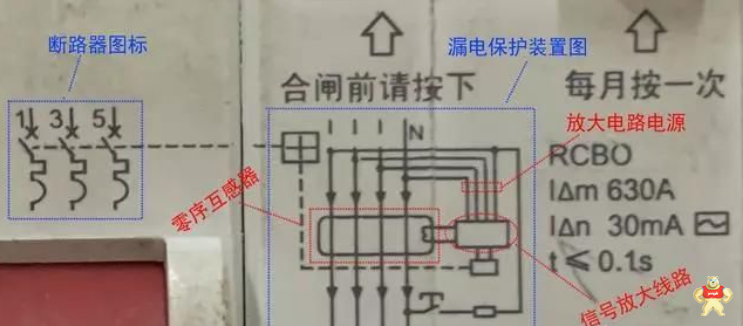

　　現在就以這個漏電斷路器為例來分析一下。把電路圖放大，如下： 　　從電路圖可知：三相火線分別從1、3、5、N端子進，通過斷路器再穿過零序互感器，最后從2、4、6、N端子出。

　　當線路正常時，三相和零線電流矢量之和等于零，零序互感器無法感應出電流，脫扣器不工作。

　　當漏電斷路器后端發生漏電，那么通過零序互感器電流矢量之和不等于零，零序互感器就會感應出電流信號，電流信號再經放大電路放大。當不平衡電流超過脫扣閾值，就會驅動脫扣線圈讓斷路器脫扣跳閘。

　　在整個工作過程中，信號放大電路是需要電源供電的。如果信號放大電路沒有電源供電就無法工作，就算發生漏電也不會跳閘。所以，三相漏電斷路器能不能代替單相漏電保護器關鍵點就是看漏電斷路器上端接線能否給信號放大電路提供合適的工作電壓。

　　在這個漏電斷路器的原理圖上，我們很清楚的可以看到信號放大電路是由1、3、5、N四條線供電。所以在當單相漏電斷路器使用時，只要接1、3、5任意一根線和零線就可以啦。

　　再說3P的漏電斷路器

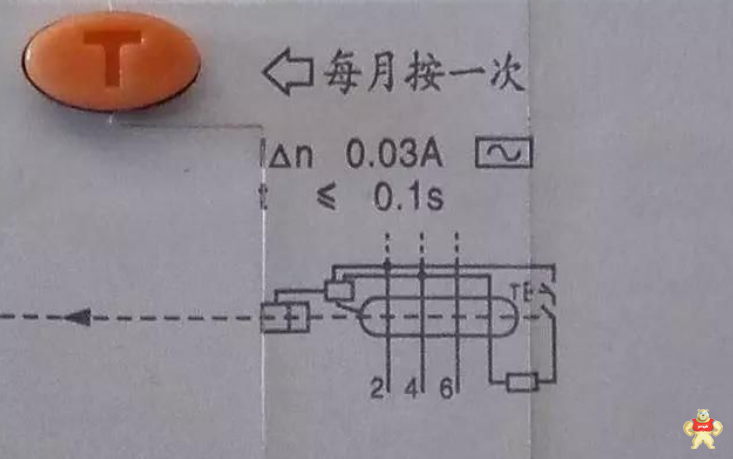

　　3P漏電斷路器和3P+N一樣，只是沒有零線而已。 　　從圖片可以看出，信號放大電路電源是從第一個和第二個火線取電。由于兩個火線之間的電壓為380V，所以信號放大電路的額定電壓為380V。

　　如果把3P漏電斷路器當單相漏電斷路器使用，假設第一二個端子分別接零火線，由于零火線電壓只有220V，無法以驅動額定電壓380V的信號放大電路。當設備發生漏電時，漏電斷路器無法實現漏電保護。

　　總結

　　三相三線漏電斷路器能不能當單相漏電斷路器使用，需要結合漏電斷路器上的原理圖來分析。當信號放大電路和脫扣器線圈能正常供電，那就能代替使用。以上就是關于深入解析三相三線漏電斷路器能不能代替單相漏電保護器的相關內容介紹，更多低壓電器相關信息請訪問：工控網（http://news.tpt0.cn）
