易賣工控網（news.tpt0.cn）提供”HXGN-10系列環網柜專業生產廠家 HXGN-10環網柜價格”，產品詳情：品牌/廠家：泰鑫、型號：HXGN-10、成色：全新、貨期：期貨 7天內發貨、保修：365天，更多產品詳情就上易賣工控網。

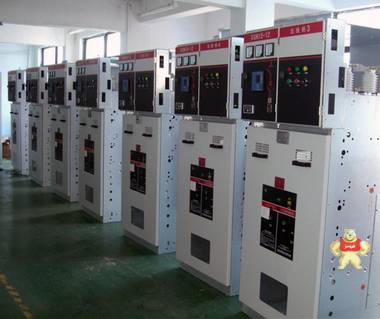

HXGN15-12型交流金屬封閉環網開關設備(以下簡稱環網柜)是吸收消化國外先進技術。結合我國的供電要求，由我公司自行設計、研制而成。適用于城市電網改造和建設需要的新一代高壓電器產品，內部元件均選用國內目前先進產品，該產品經型式試驗和長期的運行考核性能達到了IEC298《1kV以上52kV及以下交流金屬封閉開關設備和控制設備》標準，并有滿足二部要求的可靠的防誤操作措施。防護等級達到IP3X，且具有體積小、重量輕、操作簡單、操作力小、有明顯斷口點、使用安全、維護方便、質量穩定可靠，不會造成火災及爆炸事故，占地面積小、可靠墻安裝。環網柜適用于廠礦、住宅小區、高層建筑、學校、公園等場所的三相額定電壓10kV，額定頻率50Hz的配電系統，作為接受和分配電能之用?？捎糜诃h(huán)網供電和末端供電。

泰鑫XGN15-12環網柜結構特點：
1、總結結構
環網柜由母線室、三工位負荷開關室（或斷路器室）、電纜室、操動機構、聯鎖機構和低壓控制室以及測量或計量回路等部分組成。各隔室用鋼板分隔，避免故障部位影響到鄰室。
1.1母線室
母線室布置在柜體的上部，在母線室中主母線連接在一起，貫穿整排開關柜。母線呈水平布置，可方便地?cái)U(kuò)展。
1.2主開關室
a、負荷開關室
開關室內裝有一個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充SF6氣體作滅弧和絕緣介質，在操作軸引出端設有二個透明的熱壓成型的塑料端蓋，透過它可以觀察觸頭狀態。開關室內可根據用戶要求裝設SF6氣體密度表或帶報敬觸點的氣體密度器。
b、斷路器室
斷路器室位于柜體中部，可根據用戶需要裝配用的VD/4S、ISM型真空斷路器或HD4/S、SF6斷路器，其開斷容量可以滿足正常投切和分支網絡的操作以及特殊情況下開斷短路電流等，真空斷路器特別適用于頻繁操作網絡系統。斷路器配有彈簧操動機構，具有重合閘功能，并且動作可靠、壽命長。

1.3電纜室
電纜室主要用于電纜連接，使單芯或三芯電纜可以采用簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計，柜門有觀察窗和安全聯鎖裝置。電纜室底板配密封蓋和帶支撐架的大小相宜電纜夾。電纜室底板的門前框可以拆下，方便電纜安裝。
1.4操動機構、聯鎖機構和低壓控制室
帶聯鎖的低壓室同時起到控制屏的作用。低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖裝置，也可以裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容械帶電顯示裝置、鑰匙鎖和電動操作裝置，同時低壓室空間可還以供裝設控制回路、計量?jī)x表和保護繼電器。 整個NXG15-21（L）柜可分成兩個部份、柜的上部包括線母室、負荷開關、操作機構和低壓室、與下部電纜室分隔出來。因此，可以安全、方便地裝于上部單元內的設備進行檢修和改造，并可更換整個上部單元。

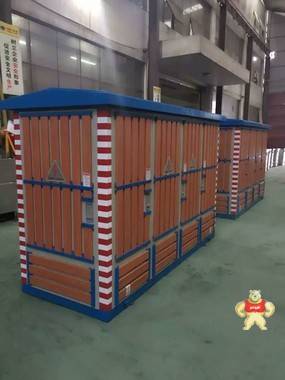

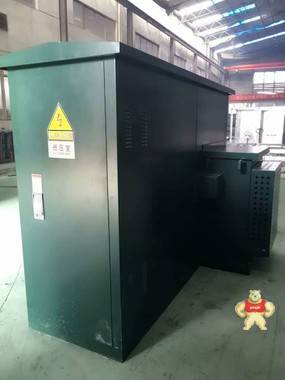

河南泰鑫電氣有限公司位于河南省平頂山市郟縣，交通便利。距鄭州國際機場80公里，距平頂山市區20公里，鄭堯（鄭州—堯山）高速，鄭南（鄭州—南陽）西線，洛界（洛陽—界首）公路穿境而過。工廠占地25000平方米，擁有現代化的鋼構廠房三座。是一家以科技為先導，產品創新為目標，誠信服務為宗旨，專業化生產 各種電壓等級的 S11、 S13系列節能型油浸式電力變壓器，非晶合金變壓器、預裝式變電站、 箱式變壓器和組合式變壓器、電爐變壓器、整流變壓器、干式變壓器及其它特種變壓器的股份制高新技術企業。

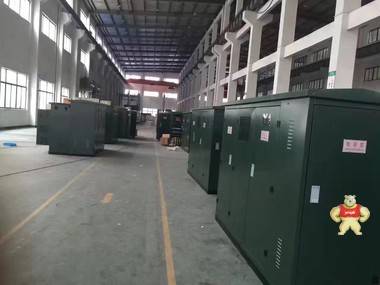

公司擁有先進完善的生產檢測設備，兩條油浸式變壓器生產線；一條干式變壓器生產線；箱式變壓器生產線，并形成精湛的制造工藝及自己的產品設計特色，年生產量達 200萬千伏安。產品暢銷山西、陜西、河北、河南、湖北等幾十個省市和地區。
