易賣工控網（news.tpt0.cn）提供”全新華為 APM30H 加RFC版本E室外電源機柜 通信電源柜 48v開關電源機柜”，產品詳情：品牌/廠家：華為、型號：APM30H、成色：全新、貨期：現貨 1天內發貨、保修：180天，更多產品詳情就上易賣工控網。

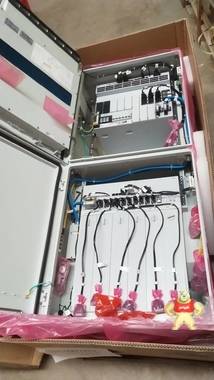

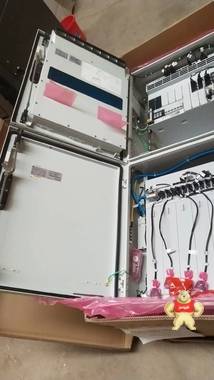

                                    全新華為 APM30H 加RFC版本E室外電源機柜 通信電源柜 48v開關電源機柜

供應華為APM30H設備柜華為通信電源柜

華為APM30H,APM30HAPM30功能 APM30為分布式基站或小基站提供-48V直流供電和蓄電池備電、提供用戶設備安裝空間，同時提供蓄電池管理、監控、防雷等功能。APM30功能 華為APM30功能列表功能項功能說明 蓄電池備電 l APM30可內置一組-48V 12Ah、-48V 24Ah或-48V 36Ah的蓄電池倉

華為APM30H,APM30HAPM30功能 APM30為分布式基站或小基站提供-48V直流供電和蓄電池備電、提供用戶設備安裝空間，同時提供蓄電池管理、監控、防雷等功能。APM30功能

華為APM30功能列表功能項功能說明 蓄電池備電 l APM30可內置一組-48V 12Ah、-48V 24Ah或-48V 36Ah的蓄電池，為分布式基站提供短時間電池備電。

華為APM30,APM30Hl 擴展電池柜支持內置安裝-48V 200Ah蓄電池，為分布式基站或小基站提供較長時間備電。 提供設備安裝空間可以為用戶設備提供2U～7U的安裝空間。

l 當內置-48V 12Ah或-48V 24Ah蓄電池組時，APM30能為設備提供5U的安裝空間。 l 當內置-48V 36Ah蓄電池組時，APM30能為設備提供2U的安裝空間。

l 當使用擴展電池柜時，APM30不內置蓄電池組，APM30能為設備提供7U的安裝空間。 內置整流模塊 l整流模塊將輸入的交流市電轉換為-48V的直流電。

l 整流模塊支持熱插拔。 內置監控模塊 l 監控模塊支持熱插拔，提供整流模塊管理、蓄電池充放電管理功能。

華為APM30,APM30Hl具有電池保護(BLVD）功能。

l 能提供RS485通信接口和干接點告警接口，便于實現遠程監控和無人值守。 交流配電內置AC/DC嵌入式電源系統支持200V AC～240V AC交流單相輸入或110V AC雙火線輸入。直流配電請

華為APM30,APM30H應用情況直流輸出直流供電單元對應空開備注 應用于分布式基站

4路一次下電輸出 RRU 3個10A空開當APM30向3個RRU供電時，由3個10A空開分別控制3路直流輸出。

預留 1個50A空開-4路二次下電輸出 BBU 2個10A空開 APM30*多可配置2個BBU，由2個10A空開分別控制2路直流輸出。

傳輸設備1個5A空開由1個5A空開控制1路直流輸出向傳輸設備供電。

風扇 1個5A空開提供1路直流輸出同時向兩個風扇供電。

應用于小基站 2路一次下電輸出 BTS3006C2個50A空開APM30可向2個BTS3006C供電和備電。 BTS3002E 2個30A空開 APM30可向2個BTS3002E供電和備電。 4路二次下電輸出 傳輸設備 2個10A空開，1個5A空開由2個10A空開和1個5A空開控制3路直流輸出向傳輸設備供電。

風扇 1個5A空開 提供1路直流輸出同時向兩個風扇供電。

華為APM30H,APM30H接口類型 接口數量 進/出線孔說明

220V交流電源輸入接口，1路220V交流輸入。

交流電源線與接地線共用一個進/出線孔，孔徑為 42mm。接地接口 接地排提供4個接地端子，所有接地螺母直徑為M8。

-48V DC電源輸出接口*多4路直流輸出，向RRU或小基站供電。

直流電源線的出線孔為圓孔，孔徑為51.6mm。

RS485通信線出口根據實際情況而定。 共用一個109mm×42mm的長圓孔。 干接點告警線出口用戶設備光纖/E1進出口傳輸光纖/中頻電纜進出口.

華為APM30,APM30H說明

l交流雙極空開SW1用于控制交流接線端子（L1，N1），交流雙極空開SW2用于控制交流接線端子（L2，N2），直流輸出空開用于控制直流輸出接線端子。

l直流輸出接線端子LOAD2共4對，分別為NEG1(-)、RTN1(+)，NEG2(-)、RTN2(+)，NEG3(-)、RTN3(+)，NEG4(-)、RTN4(+)。 l直流輸出接線端子LOAD1共4對，分別為NEG5(-)、RTN5(+)，NEG6(-)、RTN6(+)，NEG7(-)、RTN7(+)，NEG8(-)、RTN8(+)。 l NEG(-)為-48V電源線接線端子，RTN(+)為RTN(+)電源線接線端子。

華為APM30,APM30H參數

指標 交流輸入

特性

輸入電壓范圍176V AC～290V AC典型輸入電壓200V AC～240V AC輸入電壓頻率45Hz～65Hz輸入電流22A 輸入方式 l支持220V AC～240V AC交流單相輸入。l 支持110V AC雙火線輸入。

l 配套小基站使用：2路一次下電空開，4路二次下電空開。保護特性輸入保護特性 l 過壓保護：輸入電壓大于交流過壓告警點（缺省值為280V）時系統發生告警。

l 欠壓保護：輸入電壓小于交流欠壓告警點（缺省值為180V）時系統發生告警。

   全新華為 APM30H 加RFC版本E室外電源機柜 通信電源柜 48v開關電源機柜
