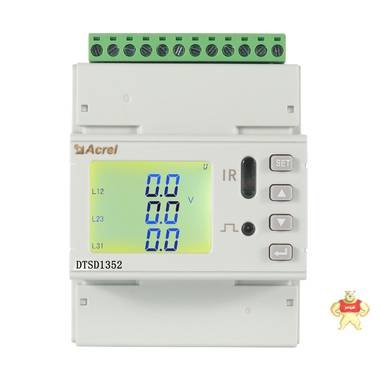

DTSD1352-6S1D導軌式多回路電力儀表

1概述

DTSD1352 - 6S1D系列導軌式多回路電力儀表主要用于多個三相回路的全電參量測量，多可同時接入六個三相回路、一個單相回路的電流輸入?？芍苯踊蜷g接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。

2產品型號規格

2.1主體模塊命名規則

注: 建議AKH-0.66 W-20Y/Z-15Y/W-12Y的安放位置與一次側互感器的間距保持在1米以上。

2.2配套互感器規格型號

表1 DTSD1352 - 6S1D配套互感器規格型號

注:建議AKH-0.66 W-20Y/Z-15Y/W-12Y的安放位置與一次側互感器的間距保持在1米以上。

3產品功能及技術參數

3.1 產品功能

具體功能如下：

² N（1、2、3、4）路三相回路全電參量測量，電流互感器外置；

² 監測三相電壓/電流、零序電流、頻率；

² 監測三相功率、總功率（有功、無功、視在）；

² 監測三相功率因數、總功率因數；

² 監測電壓/電流相角、電壓/電流不平衡度；

² 監測電壓、電流總諧波及2-31分次諧波；

² 當月和上月的電壓、電流、功率極值記錄；

² 電流、功率需量和實時電流、實時功率需量；

² 200條事件記錄，記錄DIDO的動作情況；

² 支持過壓、過流、斷相、DI聯動等報警輸出；

² 4時區14時段的費率設置；

² 四象限電能，12個月復費率電能統計；

² 31天四象限和復費率電能凍結，正反向電能計量；

² 兩路開關量輸入、兩路開關量輸出、RS485通訊、有功脈沖輸出（可切換對應回路）。

3.2 主體技術參數

表2 DTSD1352 - 6S1D系列主體技術參數

3.3 其他技術參數

表3其他技術參數

4 外形尺寸及安裝說明

4.1外形尺寸(單位：mm)

DTSD1352 - 6S1D單模塊尺寸圖

圖1  DTSD1352 - 6S1D單個模塊尺寸圖

表4 DTSD1352 - 6S1D單個模塊尺寸

(2)配套互感器外形尺寸

(2)配套互感器外形尺寸

圖2 配套互感器AKH-0.66/W-20Y尺寸圖    配套互感器AKH-0.66/Z-15Y尺寸圖

配套互感器AKH-0.66/W-12Y尺寸圖

表5配套互感器外形尺寸
