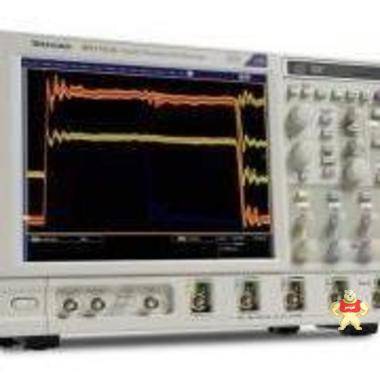

泰克DPO7104數字熒光示波器

DPO7104數字示波器功能 優點  蔣

DPO7104數字熒光示波器泰克帶寬在500 MHz - 3.5 GHz范圍內的種產品型號 準確的信號標準檢測，例如從500 MHz的100 BaseT以太網到3.5 GHz的存儲

器2。
在全部4個通道上同時實現高采樣率 利用在全部4個通道上實現10GS/s的采樣率確保準確的通道間評估和更大信號可視性以

確定定時異常。
在全部4個通道上實現長記錄長度 Z多捕獲400M樣點以實現準確的抖動測量，從而符合USB2.0等標準的要求。
FastAcq 波形捕獲 每秒顯示超過250,000個波形，快速發現斷續事件，例如用傳統數字示波器看不見的DDR2讀或?qū)懶盘?hào)。
使用低速串行觸發的Pinpoint? 觸發 通過針對特定標準的觸發功能加快總線（例如 RS-232, SPI I2C ）調試速度。
串行一致性測試和分析選項 簡化通信系統設計（例如以太網和USB）的一致性驗證和調試。
12.1英寸大型XGA分辨率顯示器 J大地改善測量任務的視覺識別力
DPO7104數字熒光示波器泰克DPO7104面向串行應用和數字應用的3.5 GHz帶寬型號
面向所有應用的2.5 GHz、1 GHz和500 MHz 帶寬型號
在一條通道上實現Z高40 GS/s 的實時采樣速率，在4條通道上實現高達10 GS/s 的實時采樣速率
高達400 M 樣點的記錄長度，支持MultiView ZoomTM 功能，迅速瀏覽信息
>250,000 wfms/s 的Z大波形捕獲速率
用戶可以選擇帶寬限制濾波器，改善低頻測量精度
MyScope? 定制窗口和鼠標右鍵菜單，實現杰出的效率
事件搜索和標記功能，簡便地補償事件關系
Pinpoint? 觸發技術，提供了Z靈活、性能Z高的觸發功能，支持1400 多種組合，滿足幾乎任何觸發情況
體積小，重量輕
業內Z大的12.1" XGA 觸摸屏

DPO7104通信模板測試
從串行數據流中恢復時鐘
64 位NRZ串行碼型觸發
分離速率高達1.25 Gb/s 的碼型相關影響NRZ 串行測試碼型觸發
低速串行協議觸發 (I2C,SPI, RS-232, CAN)
具體技術軟件解決方案，為以太網和USB2.0一致性測試、抖動、定時、眼圖、功率測量和DDR存儲器總線
分析提供了內置專業分析系統，提供CAN 和LIN 總線網絡設計
OpenChoice? 軟件，采用MicrosoftWindows XP 操作系統，內置組網和擴展分析功能
