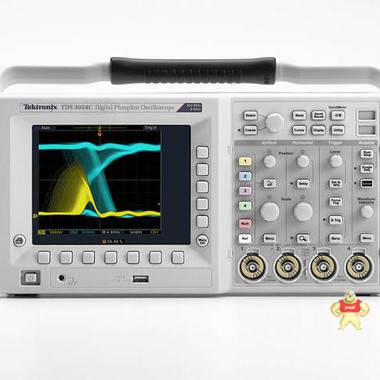

?TDS3052C泰克數字熒光示波器

，500MHz示波器，5 GS/s|2通道示波器

性能概述：jiang
□ 500MHz、300MHz、100MHz 三種帶寬，高采樣速率達5GS/s，詳見技術參數表；
□ 強大的數字熒光技術（DPO）；
□ 2或4條獨立通道，9位垂直分辨率；
□ 靈巧的捕獲方式；強大的觸發系統；完備的測試系統；
□'快捷菜單（QuickManu）'友好的圖形用戶界面，11種語種界面支持；
□ 自動設置功能'AutoSet'讓操作更簡便；
□ TekProbeTM Level II接口支持，可自識別有源、差分和電流探頭，自動定標和單位換算；
□ VocalLink TM語音控制軟件；
□ 波形強度（Waveform Intensity）可調旋鈕，可以控制波形的亮度（又稱灰度）；
□ 多語言用戶界面，全VGA彩色LCD顯示，多種顯示模式；
□ 便于數據儲存和文件編制的內置軟驅；
□ 便于迅速打印的標準并行端口；
□ 輕巧、便攜的物理特性。

TDS3052C，數字熒光示波器

的詳細介紹TDS3052C，數字熒光示波器
特點與優點

·        500 MHz 、300 MHz 、100 MHz 三種帶寬

·        取樣速率高達 5 GS/s

·        2 或 4 條通道

·        全 VGA 彩色 LCD 顯示

·        25 種自動測量功能

·        9 位垂直分辨率

·        多語言用戶界面

·        使操作更簡易"快捷菜單"圖形用戶界面

·        內置以太網端口

·        e*Scope TM 網上遙控功能

·        WaveAlert TM 自動波形異常檢測能力

·        應用模塊
－詳細設計分析所需的***分析功能
－電信模板測試
－FFT
－用于測試和排障的兩種視頻模塊
－快速"是否通過"測試所需的極限測試
－***觸發功能，其中包括：毛刺、欠幅脈沖和邏輯觸發

·        插入式打印機可隨機提供測量結果文件

·        TekProbeTM Level II 接口支持的探頭包括：可自動提供定標和換算單位的有源探頭、差分探頭和電源探頭

·        便于迅速打印的標準并行端口

·        便于數據儲存和文件編制的內置軟驅

應用

·        電信設備制造測試

·        數字電路設計與調試

·        視頻設備安裝與維護

·        電源設計

TDS3000B系列數字熒光示波器（DPO）以低價位提供無與倫比的性能和便攜性

TDS3000B 系列示波器將數字熒光波形采集技術、自動異常檢測功能、網上遙控功能和7 個應用模塊集于一體，而輕巧的外形和可用電池供電的能力使其設計趨于完美。

DPO 技術將復雜信號的檢測提高到新水平

數字熒光示波器能夠?qū)崟r(shí)顯示、存儲和分析信號的三維信息，即振幅、時間和隨時間變化的振幅分布情況。其快速波形捕獲和更新率可使DPO更快地捕獲并顯示不常見的波形或波形變化情況。其亮度層次彩色顯示功能可提供信號幅度和寬度方面的出現頻率信息。這將有助于用戶尋找并鑒定那些在傳統的數字存儲示波器上看不到的波形異常變化。

增強的排障能力

WaveAlert TM 波形異常檢測功能可幫助用戶以更快的速度尋找那些難以捕獲的問題，從而加快進行故障排除任務。WaveAlert可在所有通道上監視輸入信號，檢測并突出顯示任何與捕獲的正常波形相偏離的異常波形。由于TDS3000B 型示波器能在檢測到異常波形時停止采集、以音響報警、打印硬拷貝或保存波形，所以用戶甚至可在無人看守的情況下進行長時間的測試，以尋找那些極其隱藏、不常出現的故障。

e*Scope TM 網上遙控功能

e*Scope 意味著用戶可從任何地方通過因特網和PC 機控制TDS3000B 示波器。用戶只需通過內置的以太網端口將TDS3000B 示波器連接到局域網(LAN)、打開PC 機的瀏覽器窗口、在"地址"窗口中輸入TDS3000B示波器的IP 地址，就可在網上進行遙控作業。示波器的回應將使用戶能夠從瀏覽器對其進行控制。用戶還可將e*Scope控制軟件下載到 PC 機，通過圖形界面顯示并使用TDS3000B 示波器的屏幕和前面板控制。

靈活機動處處可用

TDS3000B 系列示波器體積小巧、便于攜帶、可用電池供電，所以可在任何需要的地方使用。安裝電池后，其重量還不到5 公斤。即便是在現場工作，也可通過選購的插入式熱敏打印機當場打印測量結果。

用戶還可通過選購的應用模塊輕而易舉地使TDS3000B 系列示波器適用于具體應用需要。示波器可在通電后自動顯示機上安裝的模塊。目前，可與TDS3000B系列示波器配套使用的應用模塊共有7 種，其中包括：


·        電信模板測試模塊

·        ***分析模塊

·        FFT 模塊

·        ***觸發模塊

·        極限測試模塊

·        擴展視頻模塊

·        601 串行數字視頻模塊

此外，還有兩種通信模塊：

·        10Base-T LAN/RS-232 模塊

·        GPIB/VGA/RS-232 模塊

并行端口(Centronics)是該系列的標準配備。

應用

電信屏蔽測試模塊－TDS3TMT

安裝了電信屏蔽測試模塊后,TDS3000B系列示波器即可成為一部用于電信標準相符性測試的"合格/不合格"(Pass/Fail)測試儀器。

·        支持的ITU-TG.703 (DS0 、DS1 、E1 、Clk 接口、DS2 、E2 、E3 以及 DS3速率)標準

·        支持的ANSIT1.102 (DS1 、DS1A 、DS2 、DS3 和STS-1 速率)標準

·        用示波器WaveStarTM 軟件進行可自定義的屏蔽碼編輯

·        用通信信號適配器妥善地終接在測設備

·        用 TDS3GV (GPIB) 或內置以太網通信模塊設置TDS3000B 系列示波器的自動測試程序

TDS3TMT 模塊的典型應用

在測試制造過程中的網絡插卡時，其中一項***重要的考慮是示波器處理能力或吞吐量。DPO 的波形處理能力與硬件輔助的模板測試之結合一舉突破了單通道和多通道設備的模板測試速度障礙。ALT觸發模式可經過一次設置，便可在所有通道上順序相繼觸發，故可在多通道上實現快速測試。

***分析模塊－TDS3AAM

TDS3AAM 模塊為TDS3000B 系列示波器增添了***分析能力。用戶可通過該模塊將波形定義為各種任意的數學表達式，其中包括各種數學函數以及常數和測量值。TDS3AAM模塊還增加了面積和周期面積(Area and CycleArea) 測量值、微分和積分函數、平均測量值以及測量統計功能。此外，TDS3FFT模塊的FFT 能力也包含在內。

用于頻率和諧波分析的FFT 模塊－TDS3FFT

TDS3000B 系列示波器裝上該模塊后便可成為功能強大的排障工具，可用于：

·        測試濾波器和系統的脈沖響應

·        測量系統中的諧波內容和失真情況

·        識別并查找噪聲和干擾源

·        分析振動情況
