如何通過PCAdapter調試MM4和G120變頻器？

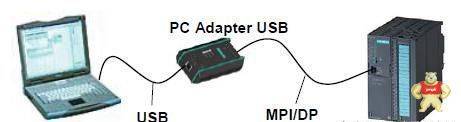

　　利用STARTER軟件通過PCAdapter（PROFIBUS通訊）可以調試MM4和G120變頻器，但是PCAdapter電纜需要由MPI/DP接口提供DC24V供電才能正常工作，MPI/DP接口見圖1。

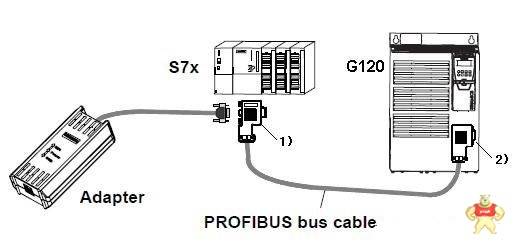

　　MM4系列變頻器PROFIBUS通訊模板的接口不提供DC24V輸出，G120系列變頻器CU240S控制單元PROFIBUS接口可以提供DC24V輸出，但是容量有限，不能支持PCAdapter正常工作。如果將PCAdapter直接插在變頻器的PROFIBUS接口上，STARTER軟件無法與變頻器通訊?？刹捎脠D2所示的連接方式連接，將PCAdapter電纜接口通過帶編程口的總線連接器連接到CPU集成的DP接口上，PCAdapter就可以通過CPU集成的DP接口供電，并通過PROFIBUS電纜與變頻器通信。
　　注意：使用CP342-5作為主站時不支持此連接方式，該模塊DP接口不提供DC24V電源。以上就是關于“MM4和G120變頻器如何通過PCAdapter調試”的相關信息介紹。
