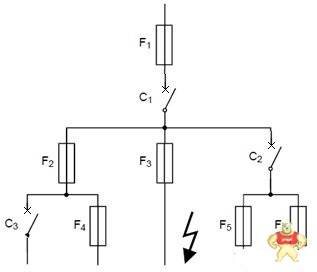

易賣工控網9月2日訊，熔斷器與斷路器之間的保護配合。其實，熔斷器和斷路器特性是不同的，保護配合也與兩個熔斷器之間的保護配合差異較大。具體分為兩種情況，如圖1所示，熔斷器F5、F6與上級斷路器C2之間的保護選擇性配合和熔斷器F2與下級斷路器C3之間的保護選擇性配合。
　　圖1中，上級斷路器C2與熔斷器F5、F6之間的保護選擇性配合通常通過使用時間-電流特性、I2t值或通過試驗進行驗證，下面具體說明。

　　1、熔斷時間≥0.1s時選擇性驗證

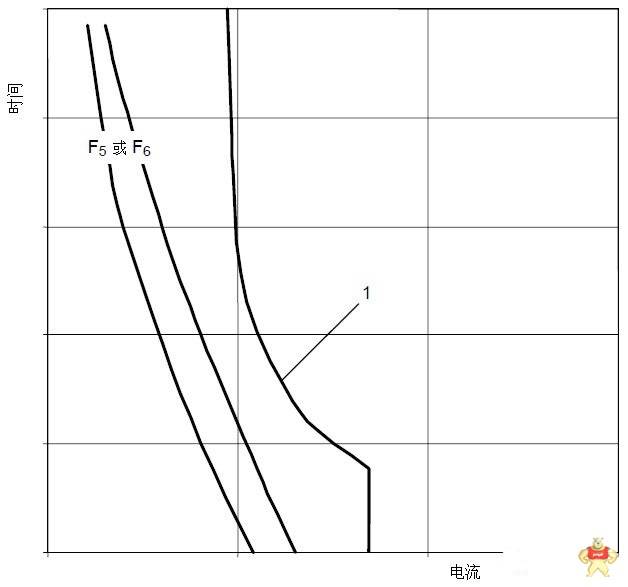

　　圖2所示，F(xiàn)5或F6最大熔斷時間小于C2的最小脫扣時間，這樣可保證保護的選擇性。從圖中直觀的判斷，斷路器C2的時間-電流特性曲線在熔斷器的右側，當熔斷器下端出線短路故障時，熔斷器將先動作，切斷故障回路，起到選擇性保護的作用。
　　（圖中1——斷路器C2的最小脫扣特性）

　　2、熔斷時間＜0.1s時選擇性驗證

　　當熔斷時間小于0.1s時，由于短路存在較大的非周期分量，采用有效值已經不能準確度量其熱效應，而采用積分是比較合適的。因此，熔斷器的熔斷I2t值必須小于斷路器的最小脫扣I2t值。這樣可以保證保護的選擇性配合。

　　熔斷器的I2t值可取自標準值。斷路器數據可從其時間-電流特性和瞬時脫扣帶中獲得，數據必須由制造廠提供。

　　3、全選擇性驗證

　　為達到斷路器C2和熔斷器F5或F6之間全選擇性要求，應符合上述1和2的全部要求。事實上，斷路器制造廠給出了斷路器和所選熔斷器之間的選擇性表。此類選擇也適用于相當?shù)幕蜉^低的額定電流熔斷器。以上就是關于深入了解熔斷器與斷路器之間的保護選擇性配合的相關內容介紹，更多低壓電器相關信息請?jiān)L問：工控網（http://news.tpt0.cn）
