易賣工控網11月7日訊，額定短路分斷能力Icn：在規定條件下，斷路器能保證正常開斷的最大短路電流。

　　額定極限短路分斷能力Icu：在規定的使用和性能條件下，開關在閉合位置所能耐受的額定短時耐受電流第一個大半波的峰值電流。 額定運行短路分斷能力Ics：在額定電壓以及規定使用和性能條件下，開關能保證正常關合的最電大短路峰值電流。

　　額定短時耐受電流Icw：在規定的使用和性能條件下，在確定的短時間內，開關在閉合位置所能承載的規定電流有效值。 

　　分斷能力是指斷路器開關的一種特殊功能。目前有36KA、50KA等規格，斷路器的分斷能力是指該斷路器安全切斷故障電流的能力（往往也是價格的決定因素），如同空調分為1P、2P。與其額定電流無必然聯系。 　　電器開關的分斷能力

　　一般分為極限分斷能力Icu和運行分斷能力Ics（很多微斷不分），假如Icu=60KA，那么當線路中發生60KA的故障電流，斷路器可以安全切斷電路，而不發生觸頭熔接、爆炸等異常狀況。注意做過極限分斷的斷路器不允許再用（往往失效了），必須更換。而如果Ics=60KA，分斷該電流后，斷路器允許合閘再使用，但應急后也須更換?，F(xiàn)在很多好的斷路器可以做到Icu=Ics。當然，對于Icu與Ics，國家有嚴格的定義與相關的試驗，以上只是簡單說說。

　　一些大的系統的短路電流往往會很大，現在很多斷路器的Icu都可達100KA以上。

　　斷路器的極限短路分斷能力、運行短路分斷能力和短時耐受電流

　　額定極限短路分斷能力(Icu)，是指在一定的試驗參數(電壓、短路電流、功率因數)條件下，經一定的試驗程序，能夠接通、分斷的短路電流，經此通斷后，不再繼續承載其額定電流的分斷能力。它的試驗程序為0—t(線上)CO(“O”為分斷，t為間歇時間，一般為3min，“CO”表示接通后立即分斷)。試檢后要驗證脫扣特性和工頻耐壓。

　　額定運行短路分斷能力(Ics)，是指在一定的試驗參數(電壓、短路電流和功率因數)條件下，經一定的試驗程序，能夠接通、分斷的短路電流，經此通斷后，還要繼續承載其額定電流的分斷能力，它的試驗程序為O—t（線上）CO—t(線上)CO。

　　短時耐受電流(Icw),是指在一定的電壓、短路電流、功率因數下，忍受0.05、0.1、0.25、0.5或1s而斷路器不允許脫扣的能力，Icw 是在短延時脫扣時，對斷路器的電動穩定性和熱穩定性的考核指標，它是針對B類斷路器的，通常Icw的最小值是：當In≤2500A時，它為12In或5kA，而In＞2500A時，它為30kA(DW45_2000的Icw為400V、50kA，DW45_3200的Icw為400V、65kA)。

　　運行短路分斷能力的試驗條件極為苛刻(一次分斷、二次通斷)，由于試后它還要繼續承載額定電流(其次數為壽命數的5%)，因此它不單要驗證脫扣特性、工頻耐壓，還要驗證溫升。IEC947_2(以及1997新版IEC60947_2)和我國國家標準GB140482規定，Ics可以是極限短路分斷能力Icu數值的25%、50%、75%和100%(B類斷路器為50%、75%和100%，B類無25%是鑒于它多數是用于主干線保護之故)。

　　上文提到的選擇斷路器的一個重要原則是斷路器的短路分斷能力≥線路的預期短路電流，這個斷路器的短路分斷能力通常是指它的極限短路分斷能力。

　　無論A類或B類斷路器，它們的運行短路分斷能力絕大多數是小于它的極限短路分斷能力Icu的。A類：DZ20系列Ics＝50%～77%Icu，CM1系列Ics＝58%～72%Icu，TM30系列Ics＝50%～75%Icu，(個別產品Ics＝Icu)。

　　B類：DW15系列Ics＝60%左右的Icu，(個別的如630AIcs＝Icu，但短路分斷能力僅400V時30kA)，DW45系列Ics＝62.5%～80%Icu。

　　不管是A類或B類斷路器，只要它的Ics符合IEC947_2(或GB14048.2)標準規定的Icu 百分比值都是合格產品。

　　應提到的是，所有斷路器的短路分斷能力(無論是Icu還是Ics)都是周期分量有效值。在短路試驗中的“C0”的C(close接通)的電流是峰值電流Ich。在試驗站進行短路分斷試驗時，電壓、短路電流(有效值)和功率因數(cos)已調整好，它的接通電流也就被確定了。接通電流試驗(“C”試驗)，是以峰值電流來考核觸頭和其他導電體承受的電動斥力和熱穩定性的能力，有什么樣的有效值電流(分斷電流)，在其相應的功率因數下，便有什么樣的峰值電流，使用者毋須去考慮峰值電流這個參數。

　　人的分斷能力，是人在種種情況下，作出判斷的基本能力。

　　 分段開關和聯絡開關的區別

　　 一、聯絡開關

　　顧名思義就是起聯絡作用的。主要用在兩個電源，兩臺變壓器的配電系統中，兩臺變壓器的主控柜分別出線到聯絡柜里面。聯絡柜的上，下口分別接兩臺主控的出線，即一個采用上口進線，一個采用下口進線，一般兩臺柜子要形成互鎖，不能同時使用，平時只開其中一臺，另外一臺備用。

　　 二、分段開關

　　線路自動分段開關，簡稱分段開關，是配電網提高可靠性和自動化程度的一個重要設備，廣泛的應用于配電線路的分支線或區段線路上用來隔離永久故障；它不具備開斷短路故障電流的能力，不能單獨作為主保護開關設備，只能與電源側前級開關設備想配合，在無電流的情況下自動分閘。它們既有相同點，也有各自的特點。

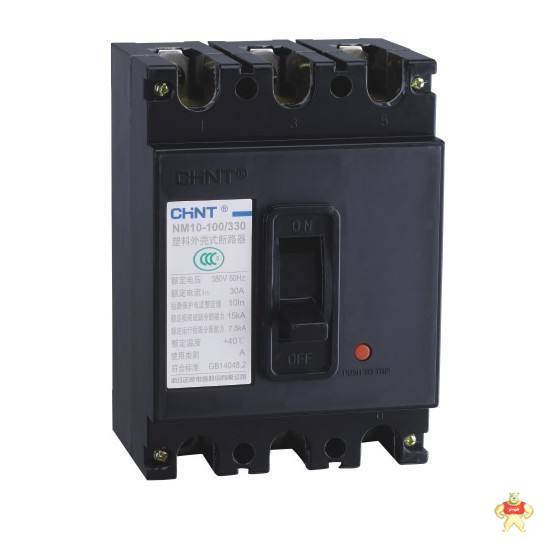

　　以上就是關于塑殼斷路器各種分斷能力關系你知道多少的相關內容介紹,更多低壓電器相關信息請訪問：工控網（http://news.tpt0.cn）
