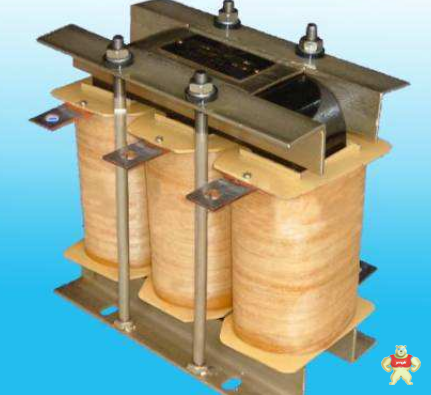

易賣工控網11月19日訊，很多人對電抗器不是太了解，其實所謂電抗器，實質上是一個無導磁材料的空心線圈，也就是電抗器也叫電感器，一個導體通電時就會在其所占據的一定空間范圍產生磁場，所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小，所產生的磁場不強，因此實際的電抗器是導線繞成螺線管形式，稱空心電抗器；有時為了讓這只螺線管具有更大的電感，便在螺線管中插入鐵心，稱鐵心電抗器。電抗分為感抗和容抗，比較科學的歸類是感抗器（電感器）和容抗器（電容器）統稱為電抗器，然而由于過去先有了電感器，并且被稱謂電抗器，所以現在人們所說的電容器就是容抗器，而電抗器專指電感器。

　　限流電抗器

　　在電力系統中，限流電抗器主要用于當電力變壓器發生短路故障時限制短路電流，以便于斷路器開端故障線路，并在斷路器開斷故障線路之前維持變電所母線電壓于一定水平，使其它正常線路上的電氣設備能夠正常工作，降低短路電流對系統的沖擊。

　　限流電抗器為空心結構，只有線圈，沒有鐵心，磁路為非導磁體，因而磁阻比較大，電感值較小并且為常數。過去生產的限流電抗器通常制成單相的水泥電抗器，現在逐漸被取代。我們現在常用的為絕緣壓板和螺桿將繞好的線圈拉緊的夾持式。限流電抗器通常制成單相，所以所介紹內容均為單相情況。根據屏蔽材料的不同分為磁屏蔽式和鋁屏蔽式。

　　限流電抗器是限制系統內的合閘涌流、高次諧波、短路故障電流等用途的感性元件。電抗器由銅或鋁質線圈制成。冷卻方式有油浸和干式自冷方式。支持物的結構有水泥柱式和夾持式等。

　　對于特種用途的電抗器，如電機起動用電抗器等無統一規格。用于限制合閘涌流的串聯電抗器按照斷路器、電流互感器的允許涌流值進行選擇。用于限制高次諧波和涌流的串聯電抗器的電抗值則按照所限制的諧波與電容器容量選擇。串聯電抗器的長期最大允許電流等于1.35倍額定電流時，電抗值不應低于90%額定電抗值 　　兩種形式限流電抗器的結構

　　1）磁屏蔽式空心限流電抗器

　　如圖1.所示，磁屏蔽式限流電抗器為雙柱并聯結構。由于磁通方向相反，因此A、B兩柱的繞向完全相反。線圈上下分別有端圈和壓板保證絕緣性能和機械性能。為了減少漏磁通對限流電抗器周圍設備或組件的影響，壓板上下分別放置磁屏蔽。共四根拉螺桿貫穿磁屏蔽起到拉緊固定作用。

　　2）鋁屏蔽式空心限流電抗器

　　如圖2.所示，鋁屏蔽式限流電抗器為單柱空心結構，主要組成部分為線圈及鋁屏蔽。設電抗器總電感為L(zhǎng)總，線圈空心電感為L(zhǎng)，鋁屏蔽削弱部分電感為ΔL，那么L總=L-ΔL。線圈的空心電感L與線圈匝數、平均半徑、輻向尺寸以及高度有關，而ΔL除了與這些有關以外，還有一個重要參數是線圈到鋁屏的距離，一般來說，這個距離越遠，鋁屏對電感的削弱程度越小，反之則越大。 　　3、兩種結構的比較

　　1）磁屏蔽結構為雙柱并聯，有完整的磁路，整體限流電抗器的電感即為每個線圈電感的1/2，計算值與實測值偏差較小。另外，由于兩柱并聯，可以滿足電流大，阻抗小的要求。如果電流特別大時，每個線圈可以采用中部進線，上下兩臂并聯的形式，而不必因?yàn)殡娏鞔蟊匦柽x用多根導線的結構。但由于磁屏蔽的疊積方式原因，磁屏蔽結構的限流電抗器其外限有尖角，對變壓器線圈距離必須嚴格保證，因此占用的空間較大。

　　2）鋁屏蔽結構為單柱，占用空間小，外限圓滑，到變壓器線圈的絕緣距離小。但是鋁屏結構采用首末端出線，當電流很大時需采用多匝導線輻向并繞的方式，甚至采用軸向輻向同時并繞。由于選用這種結構限流電抗器通常對尺寸限制較大，線圈平均半徑一般較小，不適宜選用換位導線。所以一般采用多根紙包銅扁線并繞，由于換位空間不足，則線圈形式可采用螺旋式交叉換位。這種結構的缺點是，當鋁屏與線圈距離過小時，ΔL占L總的比值會很大，L值小，有可能無論怎樣增加線匝，L值也不再增加。而且，L總太大，L太小，非常浪費材料。并且，當鋁屏與線圈距離近時，各項數據將超過經驗公式和經驗值，ΔL計算值偏差很大，可能無法滿足對阻抗的要求。因此，這種結構的限流電抗器鋁屏半徑不可太小，且更適合電流和阻抗都不大的情況。

　　兩種結構的限流電抗器，各有適用的范圍，也有各自不同的優缺點。目前來說，雙柱磁屏蔽式應用較多，經驗比較豐富。單柱鋁屏蔽式因?yàn)槠涮攸c(diǎn)，只在變壓器油箱內空間不足時有過幾次應用。因此，設計時應根據電流、阻抗及適用的尺寸等各種參數做出不同的選擇和調整。

　　以上就是關于鋁/磁屏蔽式空心限流電抗器的結構的相關內容介紹，更多高壓電器相關信息請?jiān)L問：工控網（http://news.tpt0.cn）
