易賣工控網11月25日訊，高壓開關柜在電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，高壓柜的組成主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。

　　高壓開關柜的組成及元器件

　　開關柜的組成:

　　開關柜應滿足GB3906-1991《3-35kV交流金屬封閉開關設備》標準的有關要求，由柜體和斷路器二大部分組成，具有架空進出線、電纜進出線、母線聯絡等功能。

　　柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

　　1、柜體的材料:

　　1)冷扎鋼板或角鋼(用于焊接柜);

　　2)敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜);

　　3)不銹鋼板(不導磁性);

　　4)鋁板(不導磁性);

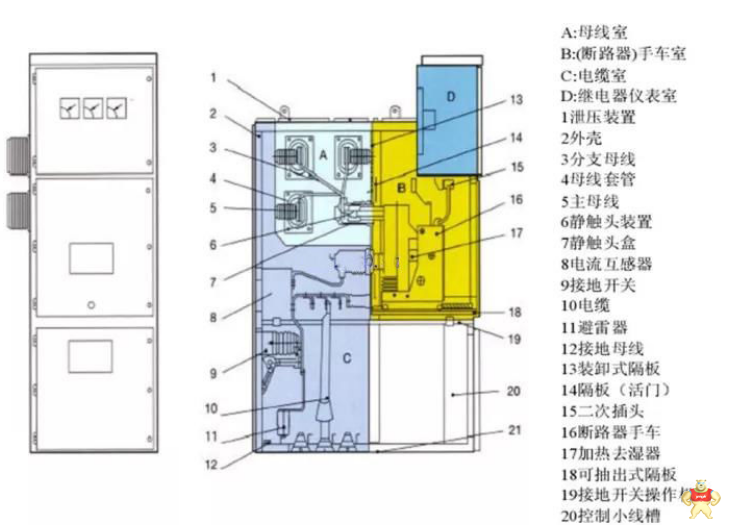

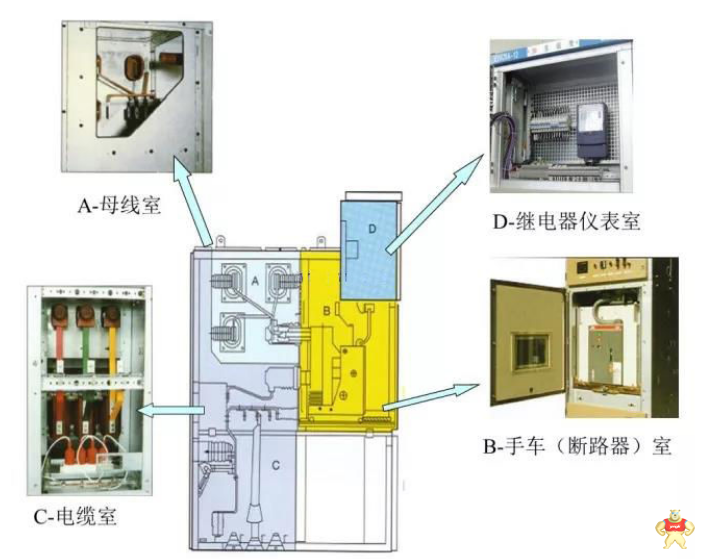

　　2、柜體的功能單元:

　　1)主母線室(一般主母線布置按“品”字形或“1”字形兩種結構);

　　2)斷路器室;

　　3)電纜室;

　　4)繼電器和儀表室;

　　5)柜頂小母線室;

　　6)二次端子室。 　　高壓開關柜內電器元件

　　1、柜內常用一次電器元件(主回路設備)常見的有如下設備:

　　電流互感器簡稱CT【如:LZZBJ9-10】;

　　電壓互感器簡稱PT【如:JDZJ-10】;

　　接地開關【如:JN15-12】;

　　避雷器(阻容吸收器)【如:HY5WS單相型;TBP、JBP組合型】;

　　隔離開關【如:GN19-12、GN30-12、GN25-12】;

　　高壓斷路器【如:少油型(S)、真空型(Z)、SF6型(L)】;

　　高壓接觸器【如:JCZ3-10D/400A型】;

　　高壓熔斷器【如:RN2-12、XRNP-12、RN1-12】;

　　變壓器【如:SC(L)系列干變、S系列油變】;

　　高壓帶電顯示器【GSN-10Q型】;

　　絕緣件【如:穿墻套管、觸頭盒、絕緣子、絕緣熱縮(冷縮)護套】;

　　主母線和分支母線高壓電抗器【如串聯型:CKSC和起動電機型:QKSG】;

　　負荷開關【如:FN26-12(L)、FN16-12(Z)】;

　　高壓?jiǎn)蜗嗖⒙?lián)電容器【如:BFF12-30-1】等等。 　　2、柜內常用的主要二次元件(又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和保護的低壓設備)，常見的有如下設備:繼電器，電度表，電流表，電壓表，功率表，功率因數表，頻率表，熔斷器，空氣開關，轉換開關，信號燈，電阻，按鈕，微機綜合保護裝置等等。

　　高壓開關柜容易出問題的幾個元器件

　　通常高壓開關柜出現故障，往往是其中一個或者幾個元器件出現了故障。以下幾個元器件是比較容易出故障的:

　　1、電纜

　　電纜故障一般都是相間短路，即使是單相短路，由于放電時間長，也會慢慢演變?yōu)閮上嗷蛉喽搪?。這時候需要排查故障點，處理好故障時候才能通電，否則會燒壞更多的設備。

　　2、電壓互感器

　　電壓互感器故障通常導致的結果是一次側熔絲熔斷，電壓互感器內部發生匝間、層間、相間及一相接地都有可能導致一次側熔絲熔斷。電壓互感器二次側故障時，如果二次側熔絲選配過大，也容易導致一次側熔斷器燒壞。10kv電源一相接地，另外兩相的對地電壓會增加為根號三倍，從而導致電流變大，也會燒壞熔絲。

　　3、電流互感器

　　電流互感器的故障通常是鐵芯過熱，嚴重時容易炸裂互感器。電流互感器運行中如果出現過負荷、二次開路或絕緣損壞引發放電，都會造成聲音異響，這時候需要分析原因，采取相應措施解決故障。

　　4、避雷器

　　避雷器作為保護開關設備的主要元器件要定期檢修，通常避雷器故障有磁絕緣損壞或者直接爆炸，避雷器一旦出現故障要及時更換。
