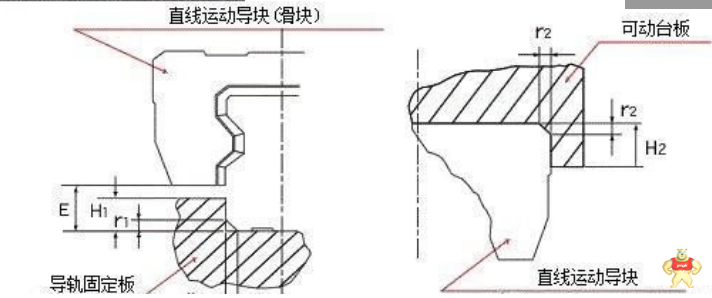

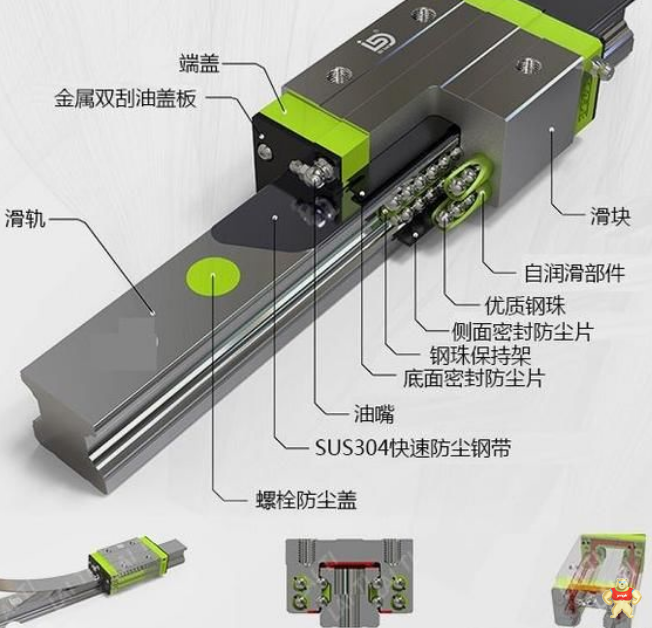

易賣工控網12月27日訊，滑動導軌的直線滑動精度，也基本等同于導軌導向直線運動導塊(滑塊)的精度。但是導軌的精度直接受固定安裝面形狀的影響。因此為了確保導軌精度，就必須充分保證安裝面的直線度?平行度等精度要求。在此對滑動導軌2個安裝面(導軌安裝面、滑塊安裝面)的設計要點進行說明。 　　（1）2個安裝面的基準面高度和避讓部(角部)形狀(參考【圖1】)

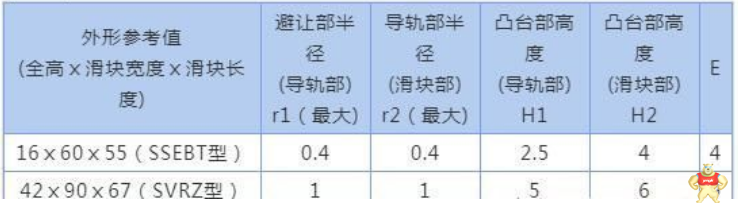

　　要將導軌和滑塊精確對齊固定到各自安裝面，安裝面的角部必須設定避讓槽或加工為比導軌和滑塊各自的C倒角尺寸更小的圓角。(參考【表1】)。 　　【表1】安裝面凸臺部高度和避讓部半徑

　?。╩m）

　?。?）安裝面精度

　　2條導軌平行安裝的方法，一般是以固定于【圖1】所示的安裝面上的導軌作為基準，將另1條導軌在滑塊預工作狀態下調整固定?！緢D2】是將導軌安裝到有2個導軌安裝面的固定板上的構造事例。

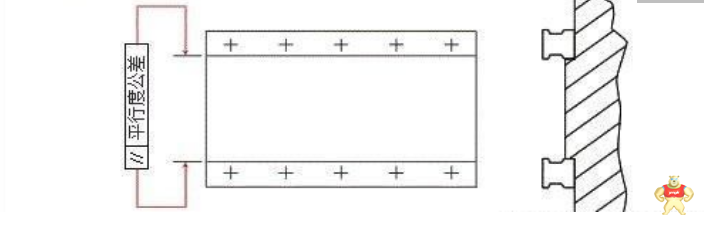

　　（1）軸向的平行度精度（參考【圖2】） 　?。╩m）

　　軸向平行度公差一般輕預壓16ｘ60ｘ55（SSEBT型）0.02-42ｘ90ｘ67（SVRZ型）0.060.04

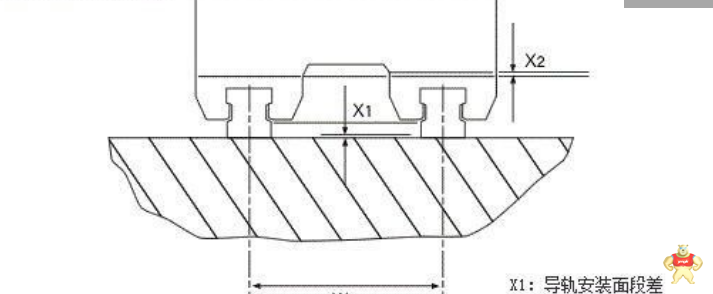

　　（2）軸向基準面精度(參考【圖3】) 　?。╩m）

　　軸向基準面公差一般輕預壓等級公差精度(X)0.00030W0.00020W

　　X=X1（導軌安裝面段差）+X2（滑塊安裝面段差）

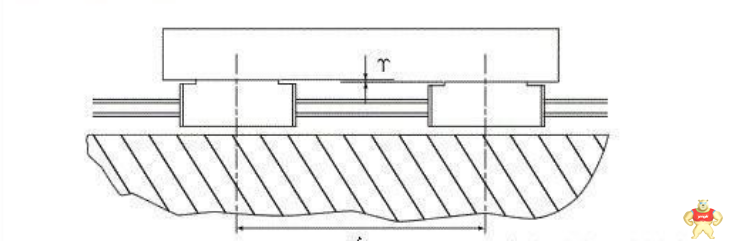

　　（3）軸向基準面精度(參考【圖4】) 　　軸向安裝面間隙0.000036L

　　滑動導軌受以上幾點安裝面精度的影響、產品精度會降低；大數量循環滾珠構造有平衡其精度降低的效果，使實際精度降低值減小到原來的1/2?1/10。

　　直線導軌相對安裝面基準，在垂直、水平2個方向通過螺絲緊固固定。直線導軌屬于較長的彈性體，螺栓固定時的緊固力會使其變形，從而產生誤差。下面介紹一下垂直、水平各方向上螺栓的緊固技巧。

　　（1）導軌垂直方向的安裝方法

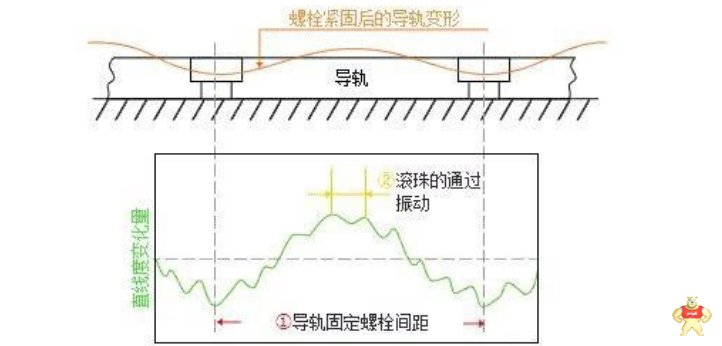

　　直線導軌垂直方向的運動精度受以下2個要素的影響。(參考【圖1】) 　　1.因固定螺栓間距而變動

　　2.滑塊滾珠的通過振動

　　要素1是由于導軌固定時螺栓的緊固力使導軌發生變形(【圖1】)。具體的措施就是在組裝時使用扭矩扳手，用相等的緊固力把全部螺絲先進行輕預緊固定，之后再加大緊固力進行固定。 　　對于高精度產品，在螺栓固定導軌的狀態下、通過再次進行精加工，將螺絲緊固引起的誤差降低到最小。導軌的安裝表面可通過研磨加工提高其直線度和粗糙度的精度。另外，一般情況下導軌的安裝基準面也需要進行研磨加工、得到與導軌相同的表面精度。即便如此，由于導軌呈細長形狀、也必須要無間隙的將導軌安裝到固定基準面上。以上就是關于數控機床直線導軌安裝面的技術要求有哪些的相關內容介紹，更多機械零配件相關信息請?jiān)L問：工控網（http://news.tpt0.cn）
