什么藥物能戰勝癌癥？什么樣的劑量可以達到預期療效，而且不會產生副作用？超過什么限度，有效藥物會產生毒性？今天，這些問題在用細胞培養技術的系列實驗中找到了答案，它們是醫學研究中最重要的方法之一。通過CYRIS®FLOX自動檢測系統，實驗室的工作變得更加簡單。在整個實驗過程中，F(xiàn)AULHABER電機能確保在試驗期間為培養液提供足夠的營養和藥物，并對細胞的生長變化進行密切監測，這些都無需人工干預。

生命力的極限

拯救生命，治療疾病，緩解癥狀——先進藥物造福人類。但我們還遠遠無法為每種病提供藥物。此外，這次新冠疫情也讓我們深切感受到，新的疾病在不斷產生。因此，我們需要不斷研發新的藥物，最好是在臨床試驗前就能確保這些藥物的療效和安全性，因?yàn)榕R床試驗是至關重要的最后一個階段。藥品的療效主要是在人體細胞內展開，因此很大程度上我們可以通過試驗對其效果進行判斷。也就是說，我們可以通過細胞培養技術來取代普通的“試用”藥物。

“比如說，我們可以檢測某種物質在對細胞產生毒性前達到的極限值，”德國INCYTOИ®公司生物技術研究員Márton Nagy解釋道，“這不僅適用于藥物，也適用于潛在的環境毒素等。我們含有細胞培養的營養液中注入一定量的物質，并觀察細胞的反應。然后逐步增加該物質的用量。

可提供信息的物理指標

這些物理指標會受到細胞新陳代謝的影響。例如，與已經受到所引入藥物的（副作用）影響時的氧氣量相比，健康狀態下的細胞會消耗更多氧氣，pH值的表現也與此類似。因?yàn)榧?xì)胞的新陳代謝會產生酸性物質，因此pH值通常會下降到酸性范圍內。如果這種情況發生的程度降低，說明新陳代謝受到了影響。偏差程度為藥物效果提供了一定啟示。另一方面，電阻（阻抗）會隨著細胞數量的增加而增加。因此，延遲的增量可顯示細胞受到的影響有多大。

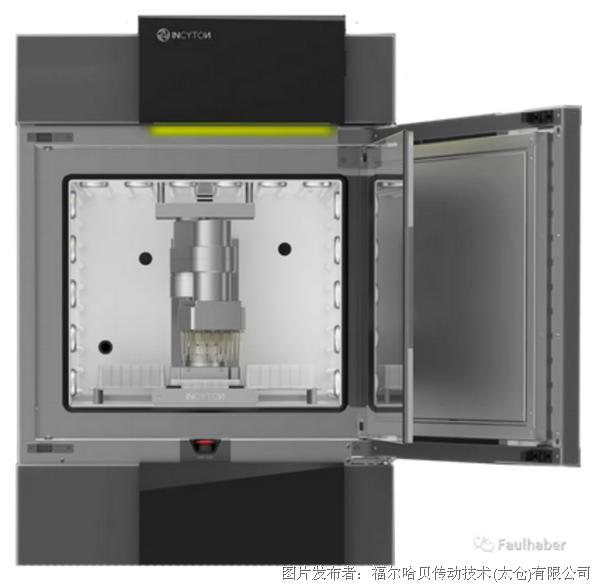

到目前為止，完成這些實驗需要大量的人工操作，這些步驟僅有部分可實現自動化。INCYTOИ®研制的全自動CYRIS®FLOX 設備不僅可以在沒有人工干預的情況下進行多天的測試，還能完整地記錄整個試驗結果。

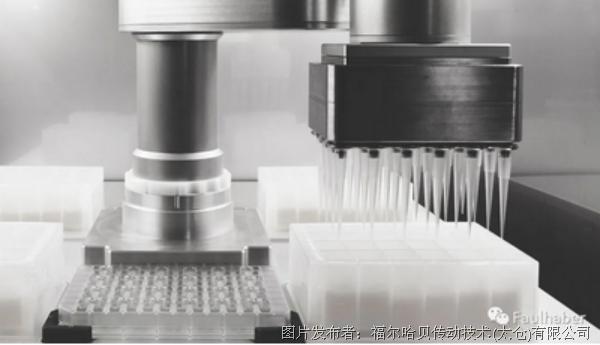

該試驗裝置的中心有一個由透明材料制成的微孔板，板上有24個試驗孔，細胞樣本就保存在這些微小的培養皿內。機械臂上的24個移液器可以為小型培養物提供培養液，并注入需要測試的物質。這樣一來，每個移液器可以選擇不同的溶液成分。每個試驗孔都配備了能檢測氧含量、pH值和電阻值的傳感器。通過顯微鏡，可以規律地從試驗孔的下側進行拍照。

自動化研發進展

德國INCYTOИ®公司是一家擁有深厚學術背景的初創公司，該公司創始人曾經在大學從事研究工作。最初，他們采用的是其它制造商生產的電機來制機，效果不甚理想。后來，F(xiàn)aulhaber緊湊型微驅動系統被證實更為適用。

在準備投入量產前，他們制定了新目標：“電機的類型需要盡可能的少，”研發經理Matthias Moll在介紹最初的情況時說道，“布線也需要更加簡單，驅動裝置需帶有內置的控制器。因?yàn)樵诓捎肍aulhaber微驅動系統之前，控制器都安裝在機械臂的控制裝置內，這樣一來，移動部件上增加了很多電纜接頭。”此外，電機需要有故障報告功能，比如出現過熱導致的機械故障。

Faulhaber提供的2232…BX4無刷伺服電機與CxD系列內置運動控制器組合后，滿足了INCYTOИ®公司技術人員提出的這些新要求。此外，F(xiàn)aulhaber微驅動系統效率高，設計極為緊湊，重量輕，體積小，非常適合試驗室應用。

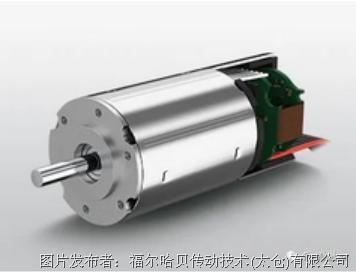

FAULHABER BX4 CXD直流無刷伺服單元

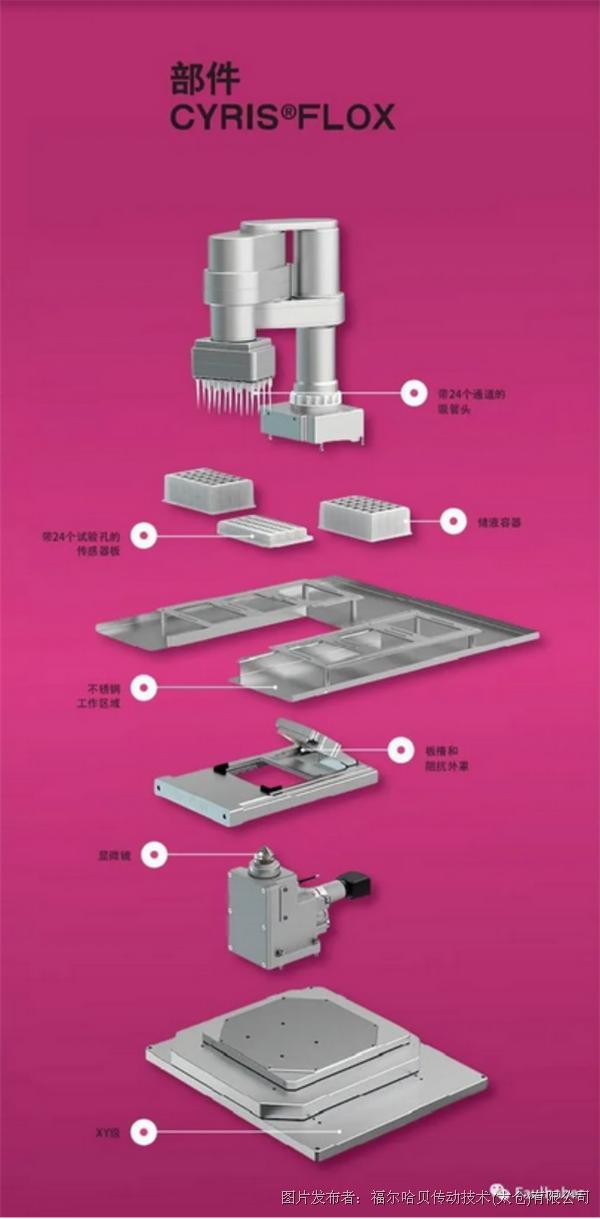

CYRIS®FLOX分析設備內一共安裝了六臺電機，其中三臺可在三個軸上移動機械臂上的移液頭，并將移液器精確地移到微孔板正上方，然后移到測試室正上方以排除溶液。第四臺電機則用于驅動24個吸液活塞，并將200 μl的培養液輸送到無菌吸管內。最后兩臺電機可在細胞樣本下方的XY滑臺上移動顯微鏡。由于微孔板采用透明材質，因此可以用顯微鏡從試驗孔下方對樣本進行拍照。

連續工作模式下的精度和可靠性

“為了之后能通過慢鏡頭觀察細胞變化，顯微鏡頭必須精確地移動到試驗孔下方的完全相同的位置，”Matthias Moll在解釋這一步驟的操作難度時說道，“利用FAULHABER電機，我們可以將滑臺的定位精度控制在兩微米以內。”我們可以做一個形象的比較：一根人類頭發的厚度為50至70微米之間。驅動吸管頭活塞的電機也必須以非常高的精度運行。只有當液體的數量和規格完全一致時，才能獲得有效的測試結果。

在CYRIS®FLOX系統中，確保精度是一項持續任務，因此，對電機應用來說，重復性至關重要。在整個實驗期間，需要在測試時間內重復精確地進行操作，而且間隔時間短，不能有偏差。“驅動裝置在持續工作模式下必須保證最高的可靠性，”研發經理強調道，“只有這樣我們才能延長免人工干預時間。“利用CYRIS®FLOX設備，這個時間可以從幾分鐘延長到若干小時，甚至幾天。我們高級科學家和試驗室技術人員可以利用這些時間去做其它工作。試驗操作效率的提高和運營成本的降低，也提高了設備的投資回報率。”
