產品概述：

    電抗器，里面通過的是交流電，它的作用是與功率因數補償電容器串聯，對穩態
性諧波 ( 5、7、11、13次)構成串聯諧振。通常有電抗率4.5~6%電抗器，對5次諧波通
常電抗率為6%屬于高感值電抗器，對3次諧波通常電抗率為 l2~ 13%，對2次諧波通常電
抗率為26~27%屬甚高感值電抗器。
    接入串聯電抗器，電容器 電壓升高系數- K=1 dl 如 K=6% 1.0610.061口d=即運
行電壓升高6%，工作電流也隨之大約6%。運行經驗認為，裝有串聯電抗器的電容器容量
占2/3及以上時，則不會產生諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，
提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。

產品特點：

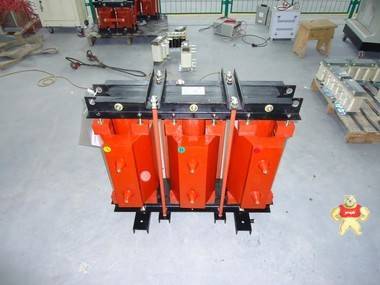

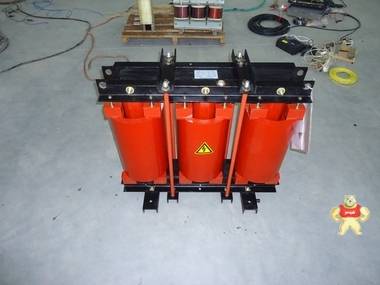

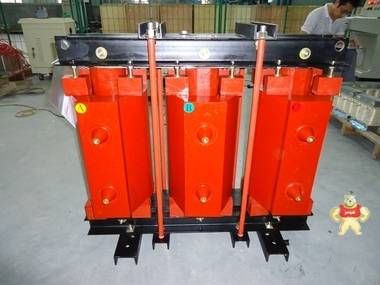

   1. 該電抗器分為三相和單相兩種，均為鐵心干式。
   2. 鐵芯采用推薦低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環
      氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
   3. 線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有***的
      美感且有較好的散熱性能。
   4. 電抗器的線圈和鐵芯組裝成一體后經過預烘-真空浸漆-熱烘固化這一工藝流程，采用
      H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，
      而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地?zé)o噪音地運行。
   5. 電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，
      確保具有較好的濾波效果。
   6. 外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
   7. 該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

性能參數：

   1. 可用于400V、660V系統。
   2. 電抗率的種類：1%、6%、12%
   3. 額定絕緣水平3kV/min。
   4. 電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
   5. 電抗器噪聲不大于45dB
   6. 電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
   7. 電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
   8. 三相電抗器的任意兩相電抗值之差不大于1%
   9. 耐溫等級H級 ( 180℃)以上。
   10. 具有獨特過熱保護 (溫度開關過熱反應l30cC )

使用環境條件：

1. 海拔高度不超過2000米。
己 運行環境溫度-25cC～+45cC，相對濕度不超過90%。
3. 周圍無有害氣體，無易燃易爆物品。
4. 周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。
