易賣工控網（news.tpt0.cn）提供”SH15(16)非晶合金變壓器”，產品詳情：品牌/廠家：璞諾電氣、型號：SH15(16)-200/10/0.4、成色：全新、貨期：期貨 7天內發貨、保修：730天，更多產品詳情就上易賣工控網。

電力變壓器技術規格

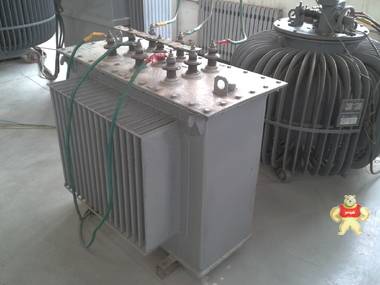

S9/S10/S11型油浸式變壓器(容量30KVA-20000KVA)密封不良原因，通常箱沿與箱蓋的密封是采用耐油橡膠棒或橡膠墊密封的，如果其接頭處處理不好會造成滲漏油故障。有的是用塑料帶綁扎，有的直接將兩個端頭壓在一起，由于安裝時滾動，接口不能被壓牢，起不到密封作用，仍是滲漏油。可用福世藍材料進行粘接，使接頭形成整體，滲漏油現象得到很大的控制；若操作方便，也可以同時將金屬殼體進行粘接，達到滲漏治理目的。 　

由生產的S9型30KVA-20000KVA大小的油浸式變壓器油分接開關是變壓器高壓繞組改變抽頭的裝置。調整分接開關位置，可以增加或減少高壓繞組的匝數，以改變其變壓比，使低壓側輸出電壓得到調整。運行中的變壓器，高壓側供電電壓偏高或偏低時，致使低壓側電壓值過高或過低，這種情況下，需要調整其分接開關位置，改變其變壓比，以使低壓側電壓恢復到額定電壓下正常運行。分接開關分為三檔，Ⅰ檔為10.5KV（額定電壓、繞組圈數最多），Ⅱ檔為10 KV，Ⅲ為9.5KV；

S9/S10/S11型油浸式變壓器銘牌上標出技術數據及產品型號、產品代號、標準代號、廠名、制作年月等。
S9/S10/S11型油浸式變壓器的型號：是用漢語拼音字母和數字組成，包括相數代號、設計序號、額定量(kVA)、高壓繞組電壓等級等；
S9/S10/S11型油浸式變壓器銘牌技術數據：
   1：S9型油浸式變壓器額定容量(目前新系列容量為10～10000kVA)；
   2：額定頻率(我國規定額定頻率為50Hz)；
   3：額定電壓(指空載狀態，變壓器一、二次繞組的標稱電壓)；
   4：額定電流(變壓器在額定工作時，一、二次繞組的線電流值)；
   5：空載電流(以額定電流的百分?jǐn)?shù)表示)；
   6：阻抗電壓(阻抗電壓標準約為4.5～5％)；
   7：空載損耗(鐵損)；
   8：短路損耗(銅損)；
   9：連接組標號(亦稱接線組別)；

S9/S10/S11型油浸式變壓器基本參數的確定
S9/S10/S11型油浸式變壓器主要電氣數據額定容量（kVA)P
額定高、低壓線電壓（kV） U1、U2
聯接組別：Yyn0  Dyn11  Yd11 等
S9/S10/S11型油浸式變壓器性能指標
負載損耗(W) PK
空載損耗(W) PO
短路阻抗(%) UK
空載電流(%) IO
 溫升
線圈對空氣溫升（K）  T1  T2
變壓器油平均溫升（K）
頂層油溫升（K）

S9/S10/S11型油浸式變壓器試驗電壓
工頻耐壓（kV）
感應耐壓（kV）
沖擊電壓（kV）
它是確定變壓器主絕緣結構的依據。

S9/S10/S11型油浸式變壓器基本參數換算（三相變壓器）
高、低壓線電流（A） I線 = P /（1.73 * U線）
高、低壓相電壓（V） U相 = 1 /1.73 * U線     --Y 接時
高、低壓相電壓（V） U相 =  U線              --D 接時
高、低壓相電流（A） I相 = I線               --Y 接時
高、低壓相電流（A） I相 = 1 /1.73 * I線     --D 接時

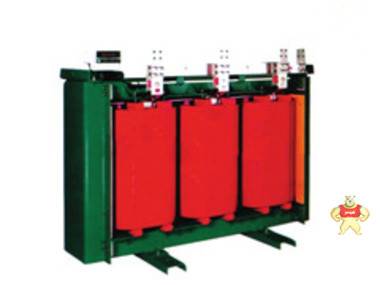

SCB11-30～20000KVA/35KV干式變壓器具有以下特點：一：高性能、低損耗，為9型系列換代產品。二：選用推薦硅鋼片，同時大幅降低磁通密度，減小運行中硅鋼片磁致伸縮量，有效降低噪音。三：優化高壓線圈的結構，改善了層間電壓和電容的分布，大大提高了產品耐受大氣過電壓和操作過電壓的沖擊能力，同時也改善了電場分布，使產品局放量進一步降低。四：可配置溫控系統和風冷裝置，在負荷過大的自動啟動風機冷卻裝置，有效提高設備過負荷能力。　
SCB11-30～20000KVA/35KV干式變壓器形式:
　　1.開啟式.是一種常用的形式,其器身與大氣直接接觸,適應于比較干燥而潔凈的室內,(環境溫度20度時,相對濕度不應超過85%),一般有空氣自冷和風冷兩種冷卻方式. 　　
　　2.封閉式.器身處在封閉的外殼內,與大氣不直接接觸.(由于密封.散熱條件差.主要用于礦用它屬于是防爆型的) 　　
　　3.澆注式.用環氧樹脂或其它樹脂澆注作為主絕緣,它結構簡單.體積小.適用于較小容量的變壓器.
在結構上可分為兩種類型:
　　(1)固體絕緣包封繞組 　　(2)不包封繞組
　　SCB11-30～20000KVA/35KV干式變壓器結構特點:
　　1.鐵芯 　　采用推薦冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過. 　　
　　2.繞組 　　有以下幾種:(1)纏繞式 (2)環氧樹脂加石英砂填充澆注 (3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構) (4)多股玻璃絲浸漬環氧樹脂纏繞式 　　(一般多采用3,因為它能有效的防止?jié)沧⒌臉渲_裂,提高了設備的可靠性) 　　
　　3.高壓繞組 　　一般采用多層圓筒式或多層分段式結構 　　
　　4.低壓繞組 　　一般采用層式或箔式結構
