設計要求

1.1主要技術參數

本文從設計安全及成本考慮，把機組重要連鎖儀表進SIS系統，其中軸系儀表柜接受現場軸系表信號進行轉換，與SIS系統進行MODBUS[4]通訊，從安全角度考慮其中參與連鎖的位移振動通過硬線接入到SIS系統，再者通過SIS系統再與DCS實現部分關鍵點通訊。

1.2三者重要硬件配置

軸系儀表選用時美國派利斯PT2060系列，SIS系統是選用ICSTRUSTED主控T8151B控制系統硬件由英國ICS公司生產，它具有三重冗余結構（TMR）和冗錯能力。此系統由三個完全相同的系統支路組成（電源模塊除外，該模塊為雙重冗余）。每個系統支路獨立地執行控制程序，并與其它兩個支路并行工作。對數字輸入/輸出，硬件具有表決機制（OVD）。另外系統輸入/輸出模塊還具有1毫秒事件順序記錄功能（SOE），有兩臺操作站、一臺工程師站組成。DCS系統采用橫河CS3000系列CP451主控系統，有5臺操作站，一臺工程師站組成。

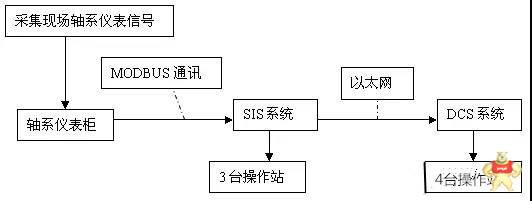

圖1：三者之間簡單網絡關系如下：

我們看邏輯前先來認識一下幾個邏輯判斷：三取二:指三個聯鎖信號，正常時置1，只要有兩個或兩個以上聯鎖信號置0，聯鎖動作，聯鎖信號置0。二取二：指兩個聯鎖信號，正常時置1，只有兩個聯鎖信號同時置0，聯鎖動作，聯鎖信號置0。一取一:指一個聯鎖信號，正常時置1，只要聯鎖信號置0，聯鎖動作，聯鎖信號置0。

1.3防喘振、機組連鎖、調速等三方面修改改后的優點

1.3.1防喘振優缺點

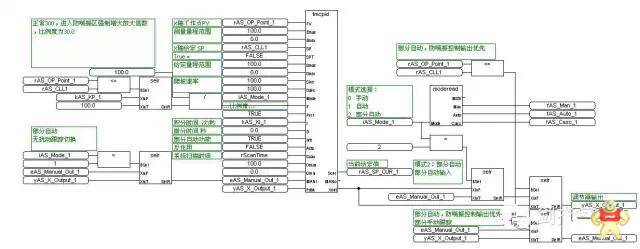

圖2：是防喘振控制邏輯程序圖

說起反喘振我們這出現過幾起事件，一是由于入口溫度參與反喘控制，由于溫度失靈導致喘振報警，放空閥打開，造成停工事件，教訓就是在組態的時候一定要設定好合適的量程，有時候設置不當就可能造成停工，針對重要儀表而說；二是由于反喘閥信號線破皮接地導致電壓不穩，結果喘振閥全開放空，導致停工；

在本套系統中，我們利用ICS防喘振擴展函數功能模塊來完成壓縮機的防喘振控制。下面以喘振控制為例加以說明。

建議最好選用部分自動操作方式，其優點：不僅有手動控制功能，而且進入防喘振線區具有喘振優先功能。正常調節比例度建議150，積分時間（每分鐘次數）建議30。

防喘振擴展函數的各功能塊作用如下：

壓比（rPd_Ps）（hpsim）出口壓力/入口壓力；喘振監測功能塊操作點（主要參數：入口流量，入口壓力/設計，入口溫度/設計）；喘振調節功能塊喘振裕度（主要參數：基本裕度/總裕度，喘振標記/復位，喘振計數，喘振下移點，X軸喘振點及工作點）；喘振調節功能塊（table5）形成喘振線及喘振點（由6個點形成的喘振線及喘振點）；喘振調節功能塊防喘振PID控制；

在本程序中，我們使用的是壓比（rPd_Ps）（hpsim）出口壓力/入口壓力，對流通能力Hx工作點為rAS_OP_Point_1。在完全手動狀態下iAS_Mode_1為0，輸出閥位由操作員在HMI“手動輸出”上給出；當在自動控制狀態下iAS_Mode_1為1，自動進行防喘振控制。當在部分自動狀態下iAS_Mode_1為2，手動控制時，喘振控制優先，即工作點進入防喘振區域時，雖然手動輸出，但優先防喘振自動控制。

1.3.2機組連鎖優點

原設計氣壓機入口放空閥和入口閥都參與連鎖，當連鎖時，放空閥打開放火炬燃燒，入口閥關閉?，F(xiàn)在改為手動控制，即減少了資源浪費，有提高了安全性。保護了機組設備。

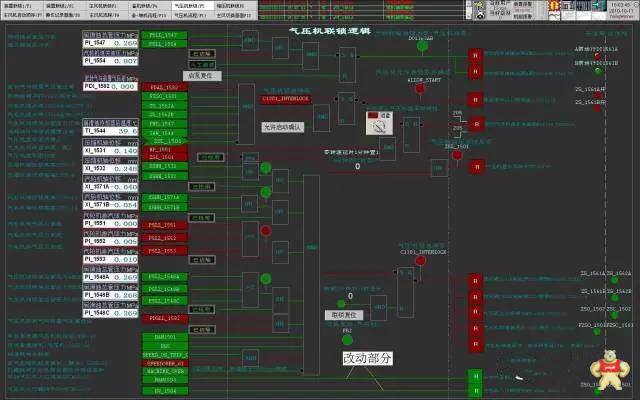

圖3：畫面中改動的部分

1.3.3調速控制連鎖優點

圖4：是調速控制邏輯程序圖

說明：1）、在程序中，用iSPEED_MODE_1來表示汽輪機在升速過程中的各個狀態：2）、有些按鈕操作必須登陸，否則功能失效。

3）、聯鎖條件正常（說明：置1正常，置0聯鎖動作）調速電磁閥聯鎖時fSPEED_OS_TRIP_1置0，iSPEED_MODE_1=0

4）、聯鎖時，調速調節器輸出強行為0mA，只有解鎖調節器才可以進行正常調節操作。

5）、pST_1563A、pST_1563B、pST_1562A、pST_1562B、pST_1562C五路轉速顯示選擇判斷，aSI_1563Am、aSI_1563Bm、aSI_1562Am、aSI_1562Bm、aSI_1562Cm轉速正常取中間值，有一個故障，取最大值，此三個轉速輸出aSI_1562ABC，再與另外兩個轉速aSI_1563Am～aSI_1563Bm比較，正常情況下，取中間值，aSI_1563Am～aSI_1563Bm有一個故障，再與三個轉速輸出aSI_1562ABC取最大值，汽輪機總轉速顯示為rSPEED_SI_1。

6）、在程序中，用iSPEED_MODE_1來表示在升速過程中的各個狀態：

1.4裝置控制方案探討

這里主要介紹三種方案的優點：

1.4.1重油提升管反應溫度控制方案：重油提升管出口反應溫度TICA-1102A與重油再生滑閥差壓PDRCA-1103組成選擇（低選）控制，正常情況下由反應溫度控制重油再生滑閥TV-1102，當重油再生滑閥差壓低于設定值時由滑閥差壓控制再生滑閥，以防止油氣反竄。

1.4.2再生器壓力控制方案：采用再生器壓力PICA-1116分程控制雙動滑閥(PIK-1116A、PIK-1116B)和煙機入口高溫蝶閥(PIK-1116C)，以維持再生器壓力的恒定；再生器壓力調節器PIK-1116C同時與煙機轉速調節器(SICA-1401)組成低選控制回路（SICA-1401調節器為反作用），實現煙機超轉速軟限保護。

重油沉降器反應壓力控制方案：有七個方面的說法

1.4.2.1、烘器階段：通過遙控設在重油沉降器頂?shù)姆趴臻yHV-1101來控制沉降器壓力。

1.4.2.2兩器流化試驗、建立汽封至拆主、副分餾塔大盲板前階段：通過遙控設在重油沉降器頂?shù)姆趴臻yHV-1101來控制重油沉降器壓力。

1.4.2.3拆主分餾塔大盲板后至重油提升管反應器進油前：用主分餾塔頂壓力調節器PIK-1201A控制主分餾塔頂出口油氣管道上的蝶閥(PV-1201A)保證反應壓力平穩。

1.4.2.4反應進油后至啟動富氣壓縮機前：采用主分餾塔頂壓力調節器PIK-1201C控制壓縮機入口放火炬小閥(PV-1201C),配以遙控壓縮機入口放火炬大閥(HV-1503)，保證反應壓力平穩。

1.4.2.5富氣壓縮機正常運行后:正常工況下，采用主分餾塔頂壓力調節器PIK-1201D控制富氣壓縮機組的轉速保證反應壓力的平穩。此時，富氣壓縮機入口放火炬大、小閥均自動關閉，同時富氣壓縮機組反喘振調節系統控制氣壓機出口循環線上的反喘振調節閥以免富氣壓縮機組喘振。

1.4.2.6汽輪機調速器故障:若汽輪機調速器故障，則置調速器于固定位置，使機組處于恒速運行狀態，采用分餾塔頂壓力和富氣壓縮機組反喘振調節系統組成低選，控制氣壓機出口循環線上的反喘振調節閥FV-1501,同時投用PIK-1201C控制放火炬小閥以保證反應壓力的平穩。

1.4.2.7富氣壓縮機入口壓力自動保護控制:在富氣壓縮機入口獨立設置一壓力自動保護控制回路PIC-1503，其輸出信號直接控制放火炬大閥(HV-1503)，該調節器的給定值比正常操作壓力高約10-20KPa，當壓縮機突然故障致使入口壓力急劇增高時，該調節器自動打開放火炬大閥，保證富氣壓縮機入口壓力和反應壓力不致過高。

3)原料油預熱溫度（TIC1202）控制方案：預熱溫度對產品分布有很大影響，若需要較高的轉化率，常提高原料油預熱溫度和反應深度，進料溫度越高，反應所需的再生催化劑流量越小，反映深度和生焦量將偏低；若提高進料溫度，反應溫度不變，則轉化率將降低。因此原料油預熱溫度控制是反應溫度控制的重要輔助手段，以便采用主回路TIC1202，可選擇控制E1215AB換熱量大小，即TV1202A和TV1202B來控制溫度，也選用串級調節FIC1238控制E1220AB開工加熱器的蒸汽加熱量大小來控制溫度。用切換開關HS4切換。

圖5：是CENTUMCS3000上位機軟件畫面圖

圖6：是wonderwareintouch上位機軟件畫面圖

主要?jiǎng)?chuàng)新點

從生產運行安全角度出發，本次對反喘振、調速、機組及裝置連鎖進行了優化，方便了操作又提高了安全性，保障了裝置效益最大化，本次改造主要有幾個方面，一是把氣壓機入口閥及放火炬閥自動連鎖改為手動控制開關，既節約了油氣放火炬亂燒，有保護了機組的停運國產；二是修改了風機入口溫度量程，從現實運行中，出現過停機的事故；三是通訊方式有原來的OPC換成MODBUS通訊，既方便快捷又減少麻煩，本著優化操作，充分顯示了自動化控制的力量。
