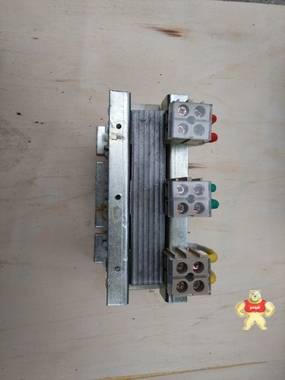

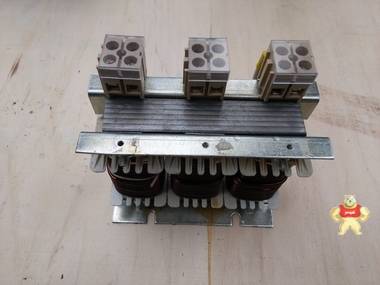

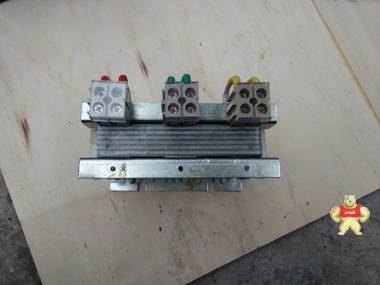

7.5KW變頻器專用三相交流輸入電抗器JXL-20A/2%

JXL-20A/2%輸入電抗器參數：

產品名稱：輸入電抗器

別稱：進線電抗器

品牌：晨昌

型號：JXL-20A/2%

匹配變頻器功率：7.5KW

額定電流：20A

壓降：4.4V

額定電壓：380V

頻率：50Hz

耐壓：3000V

冷卻方式：自冷

相數：三相

產地：上海

使用設備：變頻器 調速器

包裝：厚實木箱，裝卸安全方便

使用條件：戶內

貨期：現貨

保質期：一年

售后：免費技術支持，技術指導，安裝指導。

聯系人：張麗

輸入指的就是電抗器所接所設備的位置，一般是指在斷路器下端 變頻器輸入端串連接線。 電抗器俗稱“電感器”，外部就是一些線圈，有的有磁芯，它的作用原理就是電感器的最主要特性“通直流阻交流”。就是直流電通過時它表現很小的阻抗，而交流電通過時表現較大的阻抗，且根據交流電的頻率的不同，其阻抗也不同。

壹、7.5KW變頻器專用三相交流輸入電抗器JXL-20A/2%??????? 輸入電抗器一般應用場合及重要性

輸入電抗器通常與變頻器相串聯，變頻器在工作時會產生較大的諧波，安裝了進線電抗器可以抵制變頻器產生的諧波向電網傳遞，減少變頻產生的諧波對其它元件的干擾，改善電網質量、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的影響；是變頻前重要元件之一。

貳、7.5KW變頻器專用三相交流輸入電抗器JXL-20A/2%??????? 輸入電抗器的重要作用

■減少對電網的低次諧波污染，提高功率因數
■限制變流器換相時電網側的壓降
■限制晶閘管導通時電流上升率di/dt和電壓上升率du/dt
■對并聯變流器解耦，改善電源電壓的波形
■減少浪涌電流和電壓對變流器的沖擊，提高變頻系統可靠性和使用壽命

叁、7.5KW變頻器專用三相交流輸入電抗器JXL-20A/2%??????? 電抗器產品概述：

輸入交流電抗器限制以諧波形式出現的電路反饋。它們還可以降低因為轉換直流連接電容器中的輸入整流器而導致的交流電流及其頻率。

1、輸入電抗器分類有兩種：

電抗器基準壓降UD= 2%，用于無饋電單元的變頻器的操作。

電抗器基準壓降UD= 4%，用于帶饋電單元的變頻器和自動變壓器的操作，也用于uK小于1%的系統的操作。

2、輸入電抗器性能特點：

鐵芯采用推薦硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。

電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒?。線圈有良好的絕緣性能，整體機械強度高，防潮性能好

線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。

溫升低，損耗小，成本低，綜合利用率高。

體積小，重量輕，占用空間小，便于安裝。

肆、7.5KW變頻器專用三相交流輸入電抗器JXL-20A/2%???????  輸入電抗器必須加裝電抗器的場合

◆電源對其它設備有明顯的干擾（干擾、過壓）

◆電源相間電壓不平衡＞額定電壓的2.0%

◆阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）

◆在一條線路上為減小線電流而安裝的大量變頻器

◆使用cosφ（功率因數）校正電容或功率因數校正單元

伍、7.5KW變頻器專用三相交流輸入電抗器JXL-20A/2%??????? 輸入電抗器技術參數

1、額定工作電壓：380V/50Hz或660V/50Hz

2、額定工作電流：5A至1600A@40℃

3、抗電強度： 鐵芯－繞組3500VAC/50Hz/10mA/10s無飛弧擊穿

4、絕緣電阻：1000VDC絕緣阻值≥100MV

5、電抗器噪音： 小于65dB

6、防護等級：IP00

7、絕緣等級：F級以上

8、產品執行標準：IEC289:1987電抗器

GB10229-88電抗器(eqv IEC289:1987)

JB9644-1999半導體電氣傳動用電抗器

輸入電抗器接線示意圖

輸入電抗器外形圖
