易賣工控網（news.tpt0.cn）提供”四川供應CKSG串聯電抗器450v 6% 60KVAR 電容匹配電抗器3.6KVAR”，產品詳情：品牌/廠家：晨昌、型號：CKSG-3.6/0.45-6、成色：全新、貨期：期貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

上海昌日電子科技有限公司是專業從事設計、制造、銷售電抗器的企業，產品涵蓋各種型號的進/出線電抗器、高/低壓串/并聯電抗器、濾波電抗器、平波電抗器、啟動電抗器等；電壓等級0.25KV,0.4KV,0.69KV ，10KV等，絕緣等級包括F級、H級，可充分滿足用戶的不同需求。100%訂單式生產方式，滿足客戶實際需求。

產品系列有：JXL系列輸入電抗器

CXL系列輸出電抗器

DCL系列直流電抗器

CKSG系列串聯電抗器

CKSC系列高壓串聯電抗器

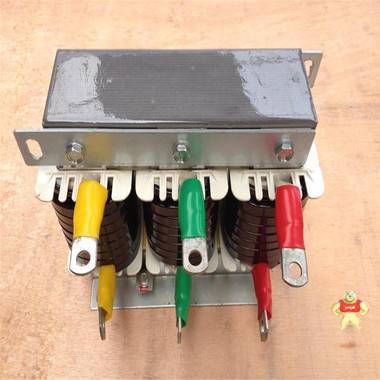

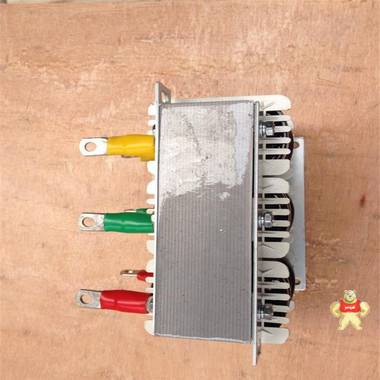

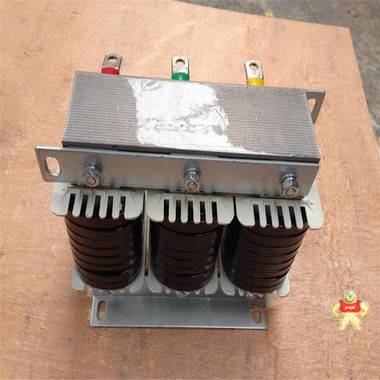

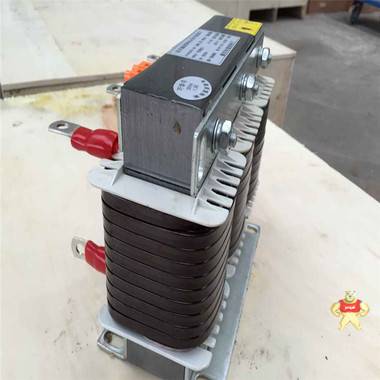

電抗器名稱：三相低壓串聯電抗器（調諧電抗器）

電抗器型號:CKSG-3.6/0.45-6

電抗器容量：3.6kvar

匹配電容容量：60kvar

系統電壓：400V

標稱電壓：450V(可根據客戶要求選擇）

電壓降：15.59V

電 流: 76.98A

電 感：0.64MH

電抗率：6%

頻 率：50HZ

耐壓：3000V

冷卻方式：AN

防護等級：IP00

品 牌：上海昌日

作用：串聯電抗器適用于無功補償系統中的電容器前端，抑制電網中的諧波，保護電容器的正常使用

1）三相串聯電抗器作用

接入串聯電抗器，電容器 電壓升高系數- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即運行電壓升高6%，工作電流也隨之大約6%。運行經驗認為，裝有串聯電抗器的電容器容量占2/3及以上時，則不會產生

諧波諧振，能有效地吸收電網諧波，改善系統的電壓波形，提高系的。

2）三相串聯電抗器型號說明

3）三相串聯電抗器性能參數

1.可用于400V、660V系統。
2.電抗率的種類：1%、6%、12%
3.額定絕緣水平3kV/min。
4.CKSG電抗器各部位的溫升限值：鐵芯不超過85K，電圈溫升不超過95K。
5.CKSG電抗器噪聲不大于45dB
6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。
7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95。
8.三相電抗器的任意兩相電抗值之差不大于±3%。
9.耐溫等級H級（180℃）以上。

4）三相串聯電抗器結構特點
1.該CKSG系列電抗器分為三相和單相兩種，均為鐵心干式。
2.鐵芯采用推薦低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有***的美感且有較好的散熱性能。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用H級浸漬漆，
使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。
5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
6.外露部件均采取了防腐蝕處理，引出端子采用冷壓銅管端子。
7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。

5）三項串聯電抗器使用環境條件
1.海拔高度不超過2000米。
2.運行環境溫度-25℃～+45℃，相對濕度不超過90%。
3.周圍無有害氣體，無易燃易爆物品。
4.周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

6）三相補償串聯電抗器接線示意圖

7）三相串聯電抗器外形圖（相關尺寸）

CKSG電抗器頂端出線方式

串聯電抗器常用型號

一、本商鋪寶貝均為生產廠家直銷，承諾為全新原廠出品,本價格為不含稅，如需要17%增值稅發票，請聯系我們。
二、拍前請核對技術參數，如有技術疑問
三、常規型號，本公司有適量庫存，如特殊型號沒有庫存，交貨周期一般在2-5天內，具體根據型號及數量來決定！
四、由于電氣產品較重，走快遞費用過高，一般以物流為主。如需指定運輸公司，運費可選擇到付，具體運輸方式，雙方協商。
五、產品在質保期內如有任何質量問題，我公司無條件更換新品。如無質量問題，不予退換貨，電氣產品都是根據技術參數特殊設計，難于進行二次銷售。望理解！
