易賣工控網（news.tpt0.cn）提供”75KW 直流電抗器 DCL-150A 現貨供應”，產品詳情：品牌/廠家：其他品牌、型號：DCL-150A、成色：全新、貨期：期貨 7天內發貨、保修：365天，更多產品詳情就上易賣工控網。

250KW直流電抗器產品規格

直流電抗器原理圖

壹、直流電抗器產品簡述：

平波電抗器用于整流器的直流側，直流電流流過這些電抗器。

如果整流器連接導致直流電機的直流紋波過高，那么就必須使用這些電抗器來實現無故障的換相并降低電機損耗。在不超過額定直流電流I dn 的情況下，電抗器的電感L幾乎是恒定的。

貳、直流電抗器性能特點：

鐵芯采用推薦硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。

電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒?。線圈有良好的絕緣性能，整體機械強度高，防潮性能好

線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。

溫升低，損耗小，成本低，綜合利用率高。

體積小，重量輕，占用空間小，便于安裝

叁、直流電抗器噪音是什么造成的；直流電抗器如何保證低溫升，低噪音運行。

鐵芯采用推薦硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。

電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒?。線圈有良好的絕緣性能，整體機械強度高，防潮性能好，

直流電抗器優勢是什么

電抗器線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。

電抗器溫升低，損耗小，成本低，綜合利用率高。

電抗器體積小，重量輕，占用空間小，便于安裝

肆、直流電抗器的技術參數

1、額定工作電壓： 400V-1200V/50Hz

2、額定工作電流：3A至1500A@40℃

3、抗電強度： 鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)4

4、絕緣電阻： 1000VDC絕緣阻值≥100MV

5、電抗器噪音： 小于65dB（與電抗器水平距離點1米測試）

6、防護等級： IP00

7、絕緣等級：F級以上

8、產品執行標準： IEC289:1987電抗器                     GB10229-88電抗器 (eqv IEC289:1987)                                              JB9644-1999半導體電氣傳動用電抗器

伍、直流電抗器的功能作用：

1、改善電容濾波造成的輸入電流波形畦變。

2、減少和防止因沖擊電流造成整流橋損壞和電容過熱。

3、提高功率因素，降低直流母線交流脈沖。

4、限制電網電壓的瞬變。

直流電抗器一共兩個接線端子，一端輸入 ，一端輸出標注的是P/P 、P-，兩個端子。一般國產變頻器上，標注的是-，兩個端子，進口變頻器因品牌不同而有差異，建議查看使用手冊。

2:外形尺寸安裝圖：（單位:mm 未注公差為:±0.5）

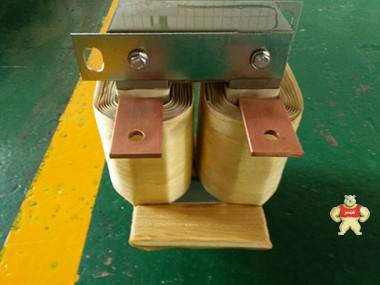

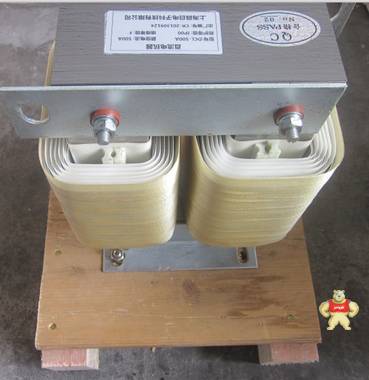

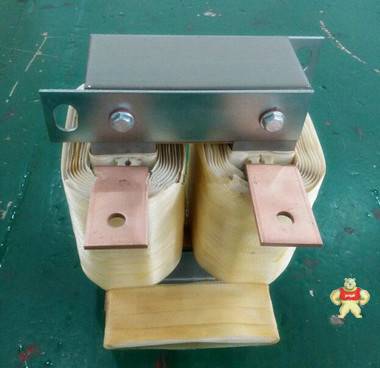

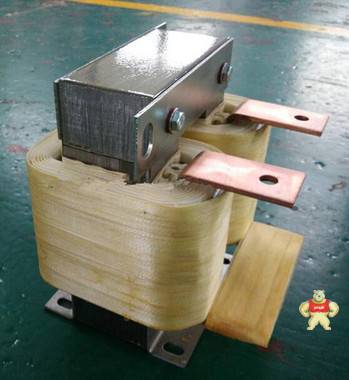

電抗器實物圖

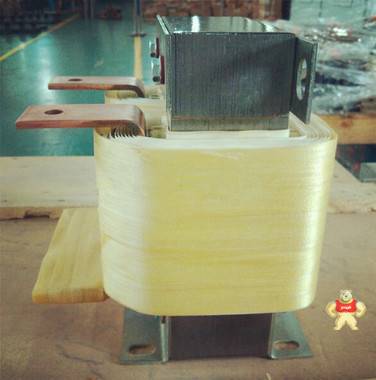

側面圖

直流電抗器背部圖

直流電抗器包裝

4．工藝要求

1) 繞線：線包緊密，平整，防止絕緣破壞引起匝間短路。線包層間

緊貼一層0.18 厚NMN 紙，紙的寬度比鋁帶超出上下個10mm，然后在線包表面包2層0.18 厚NMN 紙和1/2疊包一層0.3*25mm無緯帶。

2) 疊鐵心：鐵芯毛刺朝向一致，平整，對齊。

3) 裝配：鐵心與線包的爬電距離不小于8mm.鐵芯裝配整齊，芯柱與線包之間包3層0.18mmNMN紙，在鐵軛與芯柱之間墊一定量的氣息并刷8026膠固定。尾部串聯排用氬弧焊焊接起來并外包。

4）半成品浸油前要清洗，預烘。

5）浸油，烘焙。烘焙時烘箱溫度130 度，4小時。

6）.電抗器底座安裝孔周圍絕緣漆去掉，以保證用戶安裝時可靠接地。

4：電氣參數
