CKSC-60/10-6%全稱是10KV三相高壓環氧澆注電抗器

高壓指的是10KV系統電壓，同系列常用電壓有 3.3KV，6KV，

電容柜補償?shù)娜萘渴?000KVAR  電抗率6%選用高壓電抗器型號CKSC-60/10-6%

CKSC-60/10-6%高壓串聯電抗器參數表

低壓電容柜配套串聯電抗器CKSG系列

壹、高壓串聯電抗器 （電抗器CKSC系列）作用及 使用場合

補償電網無功功率、提高功率因數、抑制諧波電流、限制合閘涌流等功能，適用于電力系統、電力化鐵道、冶金、石化等較高防火要求、電磁干擾要求和安裝空間有限的城網變電站、地下變電站和微機控制變電站等場所

貳、三相高壓電容串聯電抗器 型號意義

叁、高壓串聯電抗器結構特點有哪些

***、電抗器其鐵芯材料采用的是推薦的進口硅鋼片，芯柱被多個氣隙分成均勻的小段。氣隙的隔絕介質采用的是環氧布板，這樣就能夠保證氣隙在長期運行中不發生變化。

第二、電抗器鐵芯的端面采用了推薦的硅鋼片端面膠，它的粘合力非常強，能夠使硅鋼片緊緊地粘結一起，不僅有效地減小了運行時的噪音，并且防潮防塵性能也十分優異。

第三、高壓串聯電抗器的整個外形呈環氧澆注型，其內外線圈的敷設采用了環氧玻璃網格分布方法，并且是采用F級環氧澆注體系在真空狀態下進行澆注，不僅具有強大的絕緣性能，而且還具有極高的機械強度，即使是受到大電流沖擊也不會開裂。

第四、第三條中提到的環氧澆注線圈具有防水、局部放電量低等優點，即使是在極其惡劣的環境條件下也能安全運行。

第五、環氧澆注線圈的上下端都采用了環氧墊塊和硅橡膠防震墊，能夠有效減小線圈運行時的震動強度

肆、高壓串聯電抗器使用環境特點

1.眀拔高度不超過2000米。

2.運行環境溫度-25℃～＋45℃，相對濕度不超過90％。

3.梔圍無有害氣體，無易燃易爆物品。

4.梔圍環境應有良好的通風條件。

伍、高壓串聯電抗器性能及技術參數

1.可用于系統電壓為：6kV、10kV、10.5kV、11kV。

2.電抗率為：1%、4.5%、5%、6%、7%、12%、14%

3.電抗器絕緣等級：F級，電抗器噪聲：≤45dB

4.電抗器過載能力：≤1.35倍下連續運行

5.電抗器相與相之間不平橫度不大于±3%，電感量誤差控制在+3%以內。

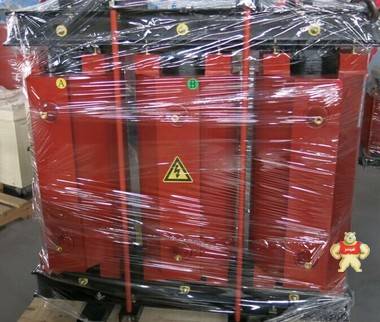

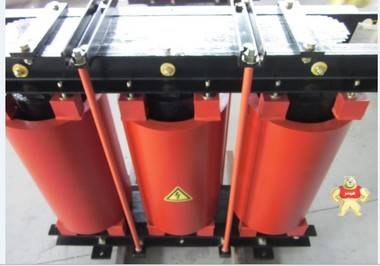

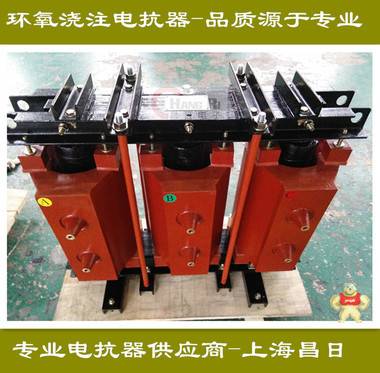

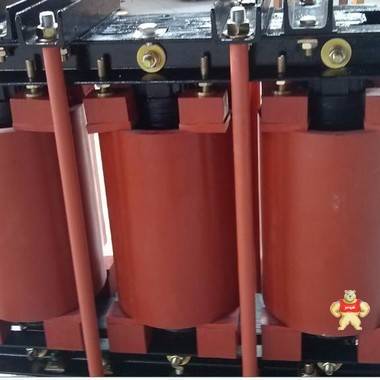

三相高壓環氧澆注電抗器實物圖

陸、影響 高壓串聯電抗器的使用壽命因素

就是電抗器在額定的負載下可以長期正常運行的時間。還有電抗器的使用壽命都是根據其材料來決定的。其中制造電抗器的材料分為絕緣材料和金屬材料著兩大類：金屬的材料耐高溫，而絕緣的材料在長時間內比較高的溫度、磁場和電場的相互作用之下，便會逐漸失去原本的絕緣性能和力學上的性能。比如說變脆、機械強度上的減弱、最后就是電擊穿，這個逐漸電話的過程就是絕緣材料上的變化；如果溫度出現的越高的話，那么在絕緣材料的絕緣性能和力學性能所減弱的就會越快；而如果絕緣材料含水量越來越多的話，那么老化也是越來越快的。

柒、高壓串聯電抗器接線示意圖

我公司生產高壓串聯電抗器均為（CKSC系列電抗器），低壓串聯電抗器（CKSG系列電抗器）變頻器周邊配套的輸入電抗器，輸出電抗器，直流電抗器等產品品種齊全，工藝，質量精益求精。公司本著服務“只有起點，沒有終點”的理念,持續為廣大用戶提供推薦產品與服務。
