易賣工控網（news.tpt0.cn）提供”【廠家直銷】30KW輸出電抗器 電機專用出線電抗器 CXL-80A/1%”，產品詳情：品牌/廠家：上海昌日、型號：CXL-80A、成色：全新、貨期：期貨 1天內發貨、保修：365天，更多產品詳情就上易賣工控網。

出線電抗器串聯在變頻器輸出側(U、V、W)和電動機之間，用于限制電動機連接電纜的容性充電電流和電動機繞組的電壓上升率，減小變頻器功率器件動作時產生的干擾和沖擊。在變頻器與負載電動機之間的連接電纜超過50m時，應配置輸出電抗器

出線電抗器英文名稱 Output reactor ，當變頻器輸出到電機的電纜長度大于產品規定值時，應加輸出電抗器來補償電機長電纜運行時的耦合電容的充放電影響，避免變頻器過流。變頻器輸出端增加輸出電抗器的作用是為了增加變頻器到電動機的導線距離，輸出電抗器可以有效抑制變頻器的IGBT開關時產生的瞬間高電壓，減少此電壓對電纜絕緣和電機的不良影響。

壹，30KW變頻器專用出線電抗器一般應用場合及重要性

出線電抗器通常與變頻器相串聯，變頻器在工作時會產生較大的諧波，安裝了出線電抗器可以抵制變頻器產生的諧波向電網傳遞，減少變頻產生的諧波對其它元件的干擾，改善電網質量、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的影響；是變頻前重要元件之一。

貳、30KW變頻器專用出線電抗器的六條重要作用

■減少對電網的低次諧波污染，提高功率因數
■限制變流器換相時電網側的壓降
■限制晶閘管導通時電流上升率di/dt和電壓上升率du/dt
■對并聯變流器解耦，改善電源電壓的波形
■減少浪涌電流和電壓對變流器的沖擊，提高變頻系統可靠性和使用壽命

叁、30KW變頻器專用出線電抗器產品概述：

1、30KW變頻器專用出線電抗器分類有兩種：

電抗器基準壓降 UD= 2%，用于無饋電單元的變頻器的操作。

電抗器基準壓降 UD= 4%，用于帶饋電單元的變頻器和自動變壓器的操作，也用于 uK 小于 1% 的系統的操作。

2、30KW變頻器專用出線電抗器性能特點：

鐵芯采用推薦硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。

電抗器均采用真空浸漆工藝，經高溫熱烘固化。線圈有良好的絕緣性能，整體機械強度高，防潮性能好

線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。

溫升低，損耗小，成本低，綜合利用率高。

體積小，重量輕，占用空間小，便于安裝。

肆、30KW變頻器專用出線電抗器必須加裝電抗器的場合

◆ 電源對其它設備有明顯的干擾（干擾、過壓）

◆ 電源相間電壓不平衡＞額定電壓的2.0%

◆ 阻抗極低的線路（動力變壓器為變頻器額定值的10倍多）

◆ 在一條線路上為減小線電流而安裝的大量變頻器

◆ 使用cosφ（功率因數）校正電容或功率因數校正單元

伍、30KW變頻器專用出線電抗器技術參數

1、額定工作電壓： 380V/50Hz或660V/50Hz

2、額定工作電流：5A至1600A@40℃

3、抗電強度： 鐵芯－繞組 3500VAC/50Hz/10mA/10s無飛弧擊穿

4、絕緣電阻： 1000VDC絕緣阻值≥100MV

5、電抗器噪音： 小于65dB

6、防護等級： IP00

7、絕緣等級： F級以上

8、產品執行標準： IEC289:1987電抗器

GB10229-88電抗器(eqv IEC289:1987)

JB9644-1999半導體電氣傳動用電抗器

出線電抗器分為線繞電抗器與箔繞電抗器

變頻器主回路系統安裝圖

30KW變頻器專用出線電抗器生產工藝

變頻器專用出線電抗器的生產工藝：先把變頻器專用進線電抗器的線圈和鐵芯組裝成一體，然后經過預烘→真空浸漆→熱烘固化這一工藝流程。

變頻器專用出線電抗器采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保變頻器專用出線電抗器在高溫下亦能安全地無噪音地運行。

全自動繞線機圖片

線包成品

裝配中

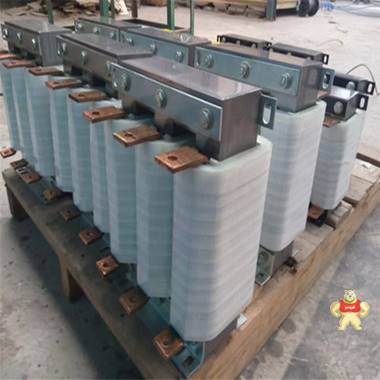

產品組裝中

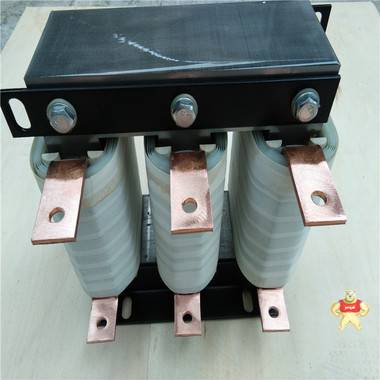

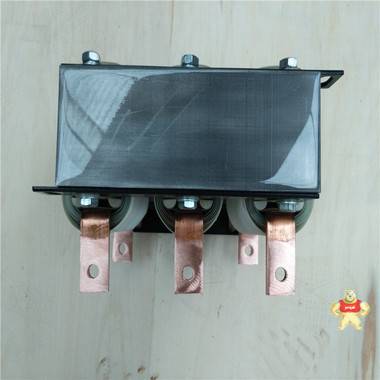

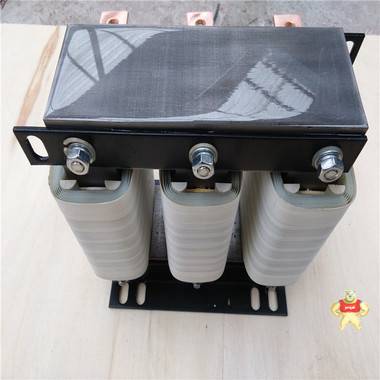

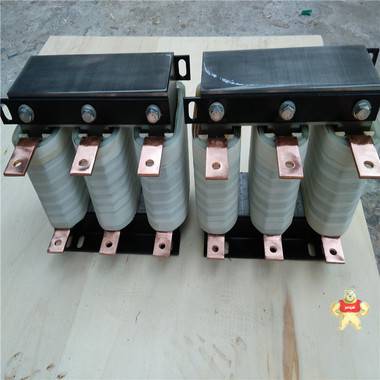

成品圖

包裝

出線電抗器在現實中的應用

上海昌日電子科技有限公司專業生產電抗器，變頻器輸入電抗器俗稱進線電抗器，輸出電抗器，出線電抗器直流電抗器各型號都備有現貨， 木箱包裝，保證產品運輸安全可靠性。現貨供應，滿足您的貨期需求。一臺起訂讓您無后顧之憂，廠家直銷，讓利客戶。期待早日合作。
