30KW制動單元 CDBR制動單元 CRBR制動單元 CRBR-4030C
我司產品均為廠家直銷,直接讓利服務客戶,歡迎新老客戶咨詢訂購
描述
5.0
服務
5.0
物流
5.0
聯系客服
5.0 高于均值0.0%
5.0 高于均值0.0%
5.0 高于均值0.0%
我司產品均為廠家直銷,直接讓利服務客戶,歡迎新老客戶咨詢訂購
易賣工控網(news.tpt0.cn)提供”30KW制動單元 CDBR制動單元 CRBR制動單元 CRBR-4030C”,產品詳情:品牌/廠家:上海昌日、型號:CRBR-4030C、成色:全新、貨期:期貨 1天內發貨、保修:365天,更多產品詳情就上易賣工控網。
30KW變頻器配套制動單元CDBR-4030C引言
CDBR制動單元進線端連接到變頻器的直流母線上,輸出端連接到制動電阻器上。當系統減速或超調回落時電機處于發電狀態,可能造成系統直流母線過電壓。當母線電壓大于設定值時制動單元導通,制動電阻降電能轉化成熱能消耗掉。同時制動單元內設有故障輸出端子,制動電阻器上有PTC溫度監測元件及故障報警輸出端子。
CDBR-4030C(重載) 與CRBR-4030C(輕載)系列制動單元的作用是將電機在減速過程中產生的再生能量,以熱能的形式消耗在制動電阻上。從而發揮變頻器的制動性能及縮短變頻器的制動時間,適應各種變頻器,具有過流,過熱,IGBT擊穿報警輸出功能。
CRBR,CRDR Series is the role of brake units for motor slowdown in the process of renewable energy,energy consumption in the from of braking resistor,a frequency converter to the braking perfoemance and shorten the inverter braking time. Apply to alll inventer with zhe flow;overheating;IGBT breajdown alaem output function.
上海昌日電子科技有限公司專業生產變頻器周邊配套元件,制動單元,制動電阻,輸入電抗器,輸出電抗器,直流電抗器。產品推薦,價格優惠,歡迎前來選購。
30KW變頻器配套制動單元CDBR-4030C參數表
變頻器功率
| 22KW | 制動單元系列 | CDBR, CRBR |
制動單元型號 | CDBR-4030C | 數量 | 一臺 |
額定電流 Rared Current | 15A | 峰值電流 Maximum Current | 50A |
最小阻值 | 20RJ | 斬波電壓 | DC630,660,690,730,760V |
品牌 | 上海昌日 | 制動電阻 | CRRX-10KW/13.6RJ(可調整) |
貨期 | 現貨 | 服務 | 一年三包 |
30KW變頻器配套制動單元CDBR-4030C產品特點與優勢
1.CDBR-4030C制動單元概述。
制動單元概述 | CDBR系列制動單元的作用是將電機在減速的過程中產生的再生能量,以熱能的形式消耗在制動電阻上,以產生足夠的制動轉矩,從而改善變頻器的制動性能及縮短變頻器的制動時間。 |
1.1CDBR-4030C制動單元產品特點 | |
通用性 | 多檔位可調節斬波電壓可適用于各品牌低壓變頻器,特殊設計可以使用普通電阻,不必選擇無感電阻。 |
可靠性 | 具有IGBT過熱、過流、短路保護保護功能,可防止IGBT擊穿造成制動電阻長時間負荷運行而引起的安全隱患。 |
過載能力強 | 采用IGBT第四代芯片,提高制動單元的工作結溫,從而使制動單元的過載能力增強。 |
雙重吸收回路 | 采用雙重吸收電路使IGBT 能更有效的抑制dv/dt,從而對制動單元及主控制系統中的變頻器等設備提供更安全保護 |
抗干擾能力強 | 采用最新技術,使電路布線電感降至最低,從而提高制動單元的抗干擾能力。 |
反應時間及絳噪處理 | 反應時間1mS以下,有多重噪音過濾算法,全程噪聲過濾,不會污染電網和干擾其他設備 |
體積小巧 | 與傳統產品比較,創新集成電路技術使體積更加小巧美觀,節省安裝空間。 |
人性化設計 | a、面板采用彈簧螺絲連接技術,使接線操作更加方便。b、無需打開面板就可以通過指示燈觀察并了解運行情況. |
可多臺并聯使用 | 采用書本型設計,可無間隙安裝,支持主從機多臺并聯方式,推薦最多4臺并聯。 |
經濟性 | 性?xún)r(jià)比高。品質可與同類進口產品相媲美,產品價格較低,規格齊全,可降低使用成本。 |
30KW變頻器配套制動單元CDBR-4030C產品型號說明
CD.......................產品類別號 CD重載 CR輕載
4..........................電壓等級 400V
30......................額定功率 30KW變頻器重載,(可選)
C..........................產品序列代碼
30KW變頻器配套制動單元CDBR-4030C技術條件
制動單元型號- CDBR | AC200V~AC300V | AC380V~AC460V | ||||||||
2015 | 2030 | 4030 | 4045 | 4110 | 4220 | 4300 | ||||
輸 入 輸 出 特 性 | 峰值電流(A) | 50 | 90 | 50 | 75 | 150 | 300 | 500 | ||
額定電流(A) | 15 | 30 | 15 | 25 | 50 | 85 | 120 | |||
配線(mm2) | 4-6 | 6-8 | 4-6 | 4-6 | 8-16 | 16-36 | 25-50 | |||
最小阻值:Ω | 10 | 6.5 | 20 | 13.6 | 6.5 | 3 | 2.5 | |||
制動起始電壓(V) | 380V±5V | DC630/DC660/DC690/DC730/DC760V±10V | ||||||||
***回滯誤差 | 約8V | 約16V | ||||||||
同步信號 | 可多臺并機,推鑒不超過3臺。 | |||||||||
電源 | 直流母線電壓 | DC 243-400V | DC 460~800V | |||||||
保護
| 散熱器過熱 | 溫度開關+85℃ | ||||||||
故障輸出 | RELAY接點0.6A125VAC/2A30VDC(T1,T2) | |||||||||
散熱風機工作條件 | 制動單元,能量吸收電阻板溫升超過+45℃時風機工作,低于+45℃風機停止工作 | |||||||||
指示功能 | 電源指示 | PCB上直流母線輸入端子有電壓(大于80V)輸入,紅色上電“POWER”指示燈亮 | ||||||||
運行指示 | 制動單元工作時,綠色“BRAKING”指示燈亮 | |||||||||
環境條件 | 環境溫度 | -10℃~+40℃(無冰凍) | ||||||||
存儲溫度 | -10℃~+50℃ | |||||||||
濕度 | 90%RH(無凝霜) | |||||||||
振動 | 10~20HZ為1G, 20~50HZ可達0.2G | |||||||||
機械構造 | 壁掛式IP20 |
額定電流是指制動單元工作時***平均電流。峰值電流是指制動單元工作時允許通過的***電流,該電流所持續的時間最長不應超過20秒。
最小電阻是指制動單元所允許配接的最小制動電阻值。實際所用的制動電阻必須根據設備的容量和所需的制動力矩進行選取,且不應小于制動單元最小電阻的值。

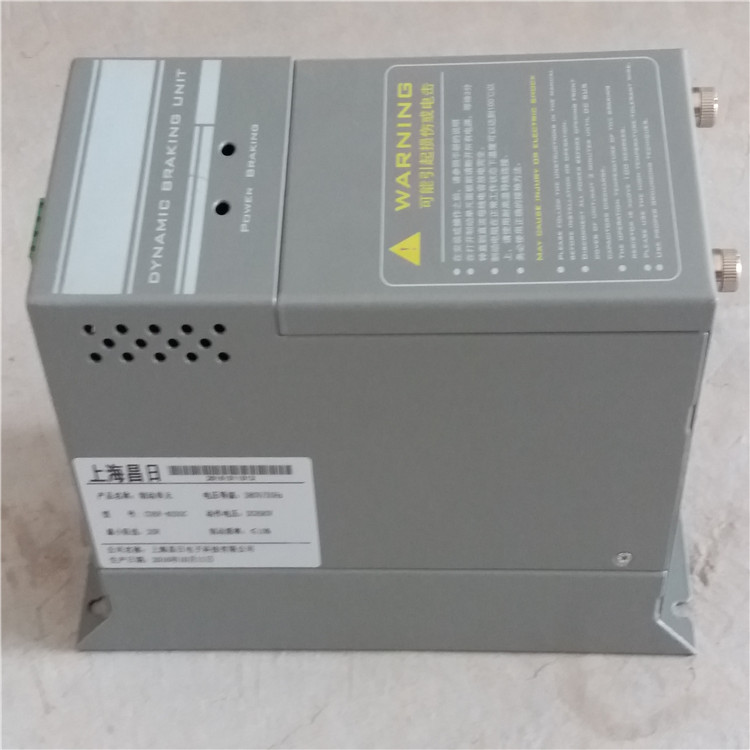

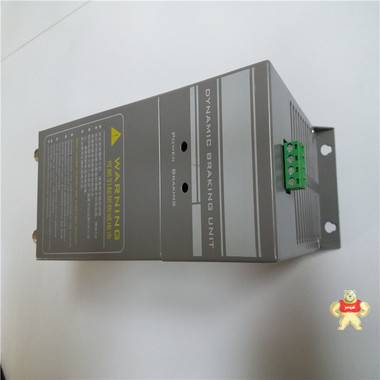

30KW變頻器配套制動單元CDBR-4030C產品圖片
CDBR-4030C制動單元常規型號參考
序號 | 產品名稱 | 規格(KW) | 外形尺寸(長*寬*高mm) | 安裝尺寸(長*寬mm) |
1 | 制動電阻箱 CRRX | 3 | 280*500*170 | 210*480 |
2 | 4.5 | 340*600*170 | 290*580 | |
3 | 6 | 340*600*170 | 290*580 | |
4 | 8 | 410*680*170 | 340*642 | |
5 | 10 | 410*680*170 | 340*642 | |
6 | 12.5 | 410*680*170 | 340*642 | |
7 | 20 | 410*680*340 | 340*642 | |
| 30 | 410*680*680 | 340*642 | |
9 | CRRX | 30 | 700*500*1050 | 615*342 |
10 | 40 | 700*500*1250 | 615*342 | |
11 | 50 | 700*500*1450 | 615*342 | |
12 | 60 | 700*500*1650 | 615*342 | |
13 | 70 | 700*500*1800 | 615*342 | |
14 | 80 | 700*500*1950 | 615*342 | |
15 | 100 | 700*500*215 | 615*342 | |
17 | 120 | 700*500*2200 | 615*342 | |
18 | 制動單元CDBR | CDBR-4030C | 240*100*153 | 228*70 |
19 | CDBR-4030C | 240*100*153 | 228*70 | |
20 | CDBR-4030C | 320*187*163 | 304*120 | |
21 | CDBR-4110C | 320*187*163 | 304*120 | |
22 | CDBR-4160C | 320*187*163 | 304*120 | |
23 | CDBR-4220C | 410*254*203 | 380*190 | |
24 | CDBR-4300C | 410*254*203 | 380*190 |
30KW變頻器配套制動單元CDBR-4030C面板安裝說明
(1) CDBR-4030C面板的拆卸
首先用力抓住面板的兩側,將面板下部的2只不脫落螺釘逆時針旋轉至脫落:將面板下部提起,即可取下面板.
(2) CDBR-4030C面板安裝
首先將蓋板上部的壓片插入頂蓋板下,然后將蓋板壓下、扣緊、并將蓋板下部的不脫落螺釘順時針旋轉緊(3~5牛.米)
2-1CDBR-4030C安裝注意事項及對安裝場所的要求
(1)CDBR-4030C制動單元安全
制動單元所連接的設備都工作在直流高壓狀態,錯誤的操作和不當?shù)陌惭b使用都可能危害生命安全或?qū)е仑?cái)產損失。
安裝和接線時,必須把與其相連的變頻器和主電源斷開,并等待5~10分鐘,變頻器內部?jī)?nèi)容放電完畢時方可操作。
(2)CDBR-4030C制動單元散熱
制動單元工作時會產生熱量,其周?chē)粦?yīng)放置易燃、易爆物品。用戶安裝時一定要考慮通風。安裝最小通風空間:上下100mm,左右30mm。
請將制動單元安裝在金屬等不易燃燒材料制成的底板上。
在同一控制柜內,安裝使用2臺以上的制動單元時請?jiān)O(shè)置冷卻風機,并應保證進口空氣的溫度≤+40。
(3)CDBR-4030C制動單元接地
接地是為了防止設備漏電或故障時對人身可能產生的危害,同時也減小設備之間的干擾。因此要求用戶安裝時保證制動單元良好接地。
(4CDBR-4030C制動單元)配線
要求使用絕緣等級和截面都滿足標準的電纜。軟電纜有更好的靈活性。因?yàn)殡娎|可能和高溫設備有接觸,建議使用耐熱軟電纜或阻燃電纜。
(5)CDBR-4030C制動單元防護
制動單元的負載電阻要增加熱保護裝置,以防制動單元IGBT擊穿使電阻長期工作而產生高溫,有火災危險。
(6)CDBR-4030C制動單元環境要求
本設備在指定的使用條件下有***的使用效果和最長的使用壽命。
室內使用
+14 to 104°F(-10 to+40)
不結露;相對濕度90%RH
振動1G at 10-20Hz,0.2G at 20-50Hz
不可有異物進入;不可有腐蝕性氣體;不可有金屬粉塵
本設備不具備有防爆性能;防護等級IP20
30KW變頻器配套制動單元CDBR-4030C接線與運行
CDBR-4030C制動單元詳細使用說明
1-1通電后請勿觸摸制動單元內部器件及制動電阻。注意高壓危險
1-2制動單元防護等級為IP20。
1-3確保制動單元外殼接地良好。
1、 CDBR-4030C制動單元通電前檢查接線是否正確(正負極接錯時可能會損壞變頻器及制動單元);檢查接線端子,請勿有松動現象。
2、 移開制動單元面板操作器,制動單元有五種工作范圍(380V對應DC630V,400V對應DC660V,415V對應DC690V,440V對應DC720V,460V對應750V),出廠設置在690V位置上。
3、 制動單元并聯使用時請參照接線圖,連接好主、從之間的同步信號線后,將制動單元1(MASTER主,SLAVE從)插針?lè)旁?/span>MASTER位置,將制動單元2至制動單元N插針?lè)旁?/span>SLAVE位置上。
4、 通電后請勿觸摸制動單元內部器件及負載電阻,注意高壓。
CDBR-4030C制動單元制動單元發生以下情況,公司將提供保修服務:
(1)如果在正常使用情況下發生故障或損壞,在保修期12個月內(從購買之日起),本公司提供免費維修或更換。如果超過12個月以上,將收取合理的維修費用。
即使在保修期內,由以下原因引起的故障,應收取一定的維修費用:
1) 未經允許,自行修理、改裝所引起的故障。
2) 將制動單元用于非正常功能時引發的故障
3)即使超過保修期,本公司亦提供終身有償維修服
CDBR-4030C制動單元接線示圖
30KW變頻器配套制動單元CDBR-4030C內部接線圖
內部名稱 | 用途 |
DC- | 接變頻器直流母線負極 |
DC+ | 接變頻器直流母線正極 |
R1 | 接制動單元一端 |
R2 | 接制動單元另一端 |
| 與現場保護地相接 |
內部名稱 | 用途 |
IN+ | 多臺并機輸入正極 |
IN- | 多臺并機輸入負極 |
OUT+ | 多臺并機輸出正極 |
OUT- | 多臺并機輸出負極 |
T1 | 制動單元保護輸出 |
T2 | 制動單元保護輸出 |
CDBR-4030C制動單元內部主回路示意圖
制動單元內部主回路示意圖
制動單元電路板上有一3PIN可調端子J8,調節不同位置可以在PCB端子上分別得到一組常開或常閉端子,1.2短路為常開2.3短路為常閉,出廠默認為常開,客戶根據需要設置,
注:在兩臺或兩臺以上制動單元并聯使用時,其信號IN+、IN-、OUT+、 OUT必須是雙絞線或屏蔽線,并且不要與制動單元的DC+、.N、 P1、PB線捆扎在一起,防止高頻噪聲分量干擾。
CDBR-4030C制動單元接線注意事項
(1)CDBR-4030C制動單元穿線方法
導線應從制動單元底部的穿線孔中穿入。
(2)與信號線的隔離
由于制動單元與制動電阻連線上有較強的噪聲分量,因此其周?chē)乖肼曒^弱的信號線應有屏蔽。
(3) CDBR-4030C制動單元接線距離
制動電阻和制動單元之間; 制動單元和變頻器之間的接線距離必須滿足下圖的要求。請確保這些單元之間的連接導線是成束的,并采用屏蔽線或雙絞線進行連接。
(4) CDBR-4030C制動單元接地方法
將制動單元安裝于接地的金屬板上,若無法滿足該要求,請將制動單元引線端子支架上的接地螺絲接地,接地線請采用4平方毫米以上的接地導線。
CDBR-4030C運行
(1)確認制動單元面板安裝完好之后,方可閉合輸入電源;通電中,請勿拆卸面板。
(2)制動單元在運行中,請勿檢查信號。
(3)制動電阻通以高壓,并且制動電阻工作時,其表面溫度很高。請勿觸摸制動電阻。
(4)在運行之前,請確認所有的準備工作均按要求就緒。
(5)當變頻器直流母線DC+、DC-間的電壓大于80V時,制動單元面板上的 紅色“POWER”指示燈點亮;當制動單元運行時,制動單元面板上的綠色“BRAKING”指示燈點亮或閃亮,表示制動單元當前處于運行狀態。
30KW變頻器配套制動單元CDBR-4030C的維護和保修
CDBR-4030C制動單元的維護
受環境溫度、濕度、粉塵、振動以及制動單元內部元器件老化等眾多因素的影響,導致制動單元存在故障隱患。為保證制動單元能夠長期、穩定地運行,必須對制動單元進行定期保養和維護。
如果制動單元經過長途運輸,使用前應進行元件是否完好,螺釘是否有緊固等常規檢查。
在正常使用期間,應定時對制動單元進行一次定期檢查。
(1) 清理制動單元內部灰塵、檢查螺釘是否松動等情況
(2) 主回路及控制回路端子是否有連接不良的情況
(3) 主回路及控制回路接線是否有損傷,尤其是與金屬表面接觸的地方是否有割傷的痕跡。
30KW變頻器配套制動單元CDBR-4030C簡單測試方法
制動單元開箱以后,可以使用數字萬用表的二極管檔,紅、黑表筆分別接DC+、DC-、R1、R2四個端子來簡單地測試制動單元的好壞,測得結果應如下表中所示:
紅表筆 | 黑表筆 | 正常時測得結果 | |
DC(+) | DC(-) | 壓降由零逐漸變大,最終穩定在無窮大 | |
DC(-) | DC(+) | 壓降在300-700mV之間 | |
R1 | R2 | 壓降在200-500mV之間 | |
R2 | R1 | 壓降由零逐漸增大至無窮大 | |
DC(-) | R2 | 壓降在200-500mV之間 | |
R2 | DC(-) | 壓降由零逐漸變大,最終穩定在無窮大 |
6.故障及對策
制動單元出現異常后,制動單元熱保護動作,切斷驅動信號,有一個異常信號點輸出。同時可能會導致變頻器異常、報警。
請務必找到故障原因,并排除故障后再運行。
項目 | 故障狀態 | 故障原因 | 故障對策 |
1 | 制動單元“POWER”燈不亮 | 接法錯誤 | 檢查是否選擇了“MASTER” |
2 | 制動單元“BRAKING”燈常亮 | 制動單元IGBT擊穿短路 | 更換制動單元 |
制動電阻開路 | 檢查制動電阻及其接線 | ||
3 | 變頻器出現“過壓”報警 | 接線不正確 | 檢查接線 |
制動電阻,制動單元容量不夠 | 檢查設計、重新計算 | ||
制動單元電壓選擇不當 | 重新設置 | ||
4 | 由于散熱器過熱導致制動單元熱保護動作 | 制動率過高 | 檢查設計、重新計算 |
環境溫度>40℃ | 加散熱風扇降低環境溫度 |
變頻器制動電阻簡介
電動機在工作頻率下降過程中,將處于再生制動狀態,拖動系統的動能要反饋到直流電路中,使直流電壓UD不斷上升,甚至可能達到危險的地步。因此,必須將再生到直流電路的能量消耗掉,使UD保持在允許范圍內。制動電阻就是用來消耗這部分能量的。
制動分為能耗制動和回饋制動。制動單元+制動電阻的制動方法屬于能耗制動。
制動單元,是在檢測到直流母線電壓過高的時候開始工作的,這個時候,電機工作在發電狀態,使直流母線電壓升高。如果使用制動單元+制動電阻,當直流母線電壓升高到一個閥值(由制動單元決定,一般為整流電壓的1.7倍以上,一般可以有一個低閥值和高閥值的簡單調節)時,制動單元里的IGBT開關管導通,接入制動電阻,使電機發電產生的能量消耗到制動電阻上,從而保護了直流母線使其電壓不過壓。
