智能電容器CRC-CF-250/20-1參數表

壹、智能電容器直銷 CRC-CF-250/20-1低壓電容補償柜專用分補智能電容???????主要用途與適用

CRC智能式低壓電容器集成了現代測控，電力電子，網絡通訊，自動化控制，電力電容器等先進技術。改變了傳統無功補償裝置落后的控制技術和落后的機械式接觸器和熱繼電器保護投切電容器的投切技術，改變了傳統無功補償裝置體積龐大和笨重的結構模式，從而使新一代低壓無功補償設備具有補償效果好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特定，適應了現代電網對無功補償?shù)母咭蟆?/span>

貳、CRC-CF-250/20-1智能電容器 型號說明

CRC.......................昌日智能電容器

CF.........................分補 CS共補

250.......................電容器電壓250V

20........................電容器容量20KVAR

1...........................分補

叁，智能電容器直銷 CRC-CF-250/20-1低壓電容補償柜專用分補智能電容???????概述

CRC系列智能集成電容器裝置是應用于低壓電網的新一代無功補償裝置。它是有CPU測控單元、晶閘管、繼電器。保護裝置、兩臺或者一臺低壓電力電容器組成一個獨立完整的智能補償單元，替代由智能無功控制器，熔絲、晶閘管復合開關（或接觸器），熱繼電器、指示燈。低壓電力電容器多種分散器件組裝而成的自動無功補償裝置，具有補償方式靈活（共補和分補可任意組合）、補償效果好，裝置體積小，功耗低，安裝維護方便，使用壽命長，保護功能強、可靠性高等特點，并真正做到過零投切，滿足用戶對無功補償要切實達到提高功率因數、改善電壓質量、延長電容器使用壽命、節能降損的實際需求。

肆、智能電容器直銷 CRC-CF-250/20-1低壓電容補償柜專用分補智能電容???????工作原理

CRC系列智能集成電力電容器裝置由微型斷路器、CPU測控單元、晶閘管復合開關、電流取樣CT、保護單元、數碼顯示屏和低壓自愈式電力電容器等部件組成。電壓，電流采集單元完成測量，控制單元分析無功需求，當需要投入電容器時，控制晶閘管在電壓過零時導通，接著合上接觸器（繼電器）；當需要切除電容器時，先控制晶閘管導通，在斷開接觸器（繼電器），最后晶閘管在電流過零時自然關斷。整個投切過程無涌流、無過電壓、無電弧。

CRC-CF-250/20-1智能電容器電氣原理圖比較

伍，CRC-CF-250/20-1智能電容器特點

，控制投切開關的運動速度，消除彈跳、提高壽命，對合閘相位角進行跟蹤修正，實現百萬次的投切壽命，具有高可靠、低故障、自身功耗小、長壽命等諸多優勢。

，實現電容器電壓過零投入、電流過零切除，同步投切完全避免開關過電壓，伍過壓擊穿，無拉弧和自燃。

，各項控制功能完善，具有電能分析功能。

，具備過溫、過諧波含量、斷相、三相不平衡等特殊保護。

，多臺使用時自動產生主機，其余為從機，構成無功自動控制系統，個別故障從機自動退出，不影響其他機器工作。主機故障自動退出，產生新的主機，組成新的系統工作，智能化程度極高。

，人機對話簡潔直觀。

陸、CRC-CF-250/20-1智能電容器聯機附件：

電容器連接線

三相補償智能電容器電氣接線圖

智能電容器建議柜體安裝數量

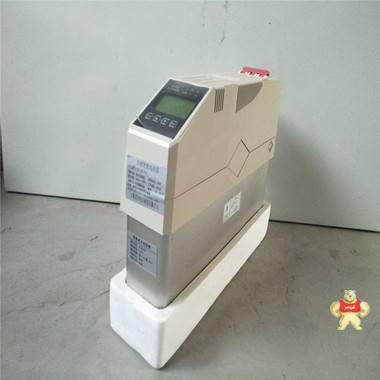

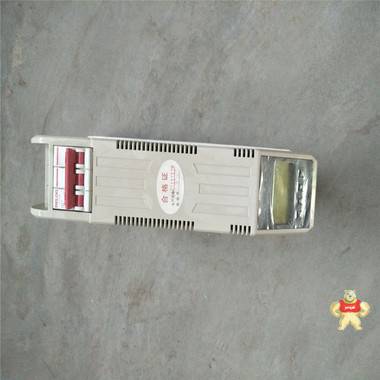

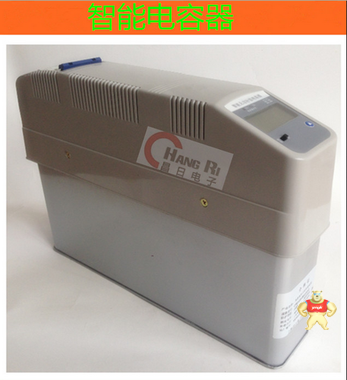

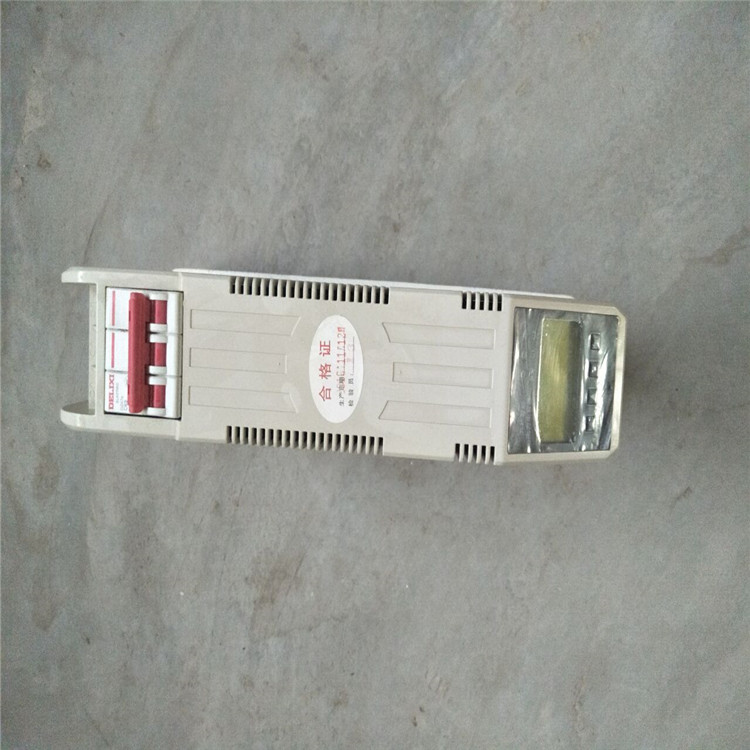

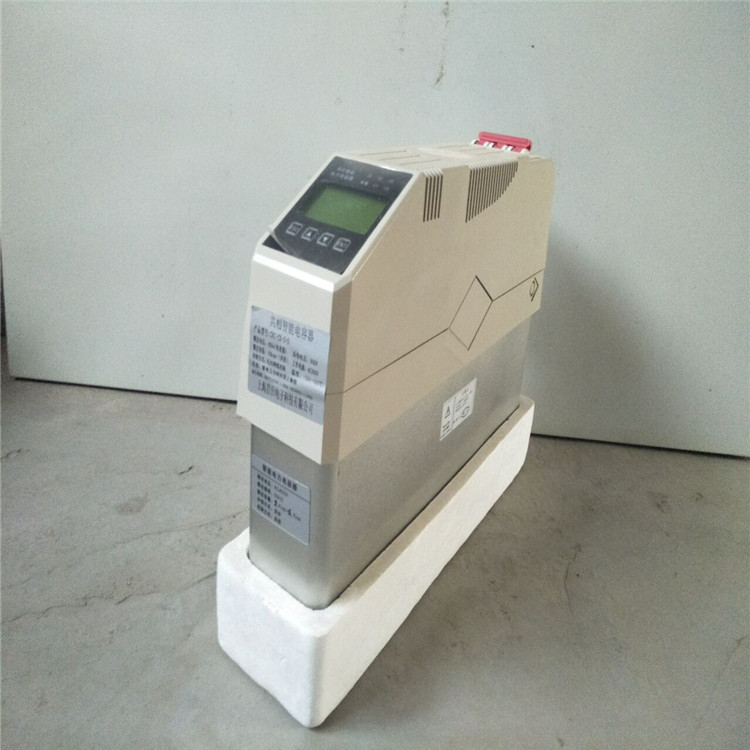

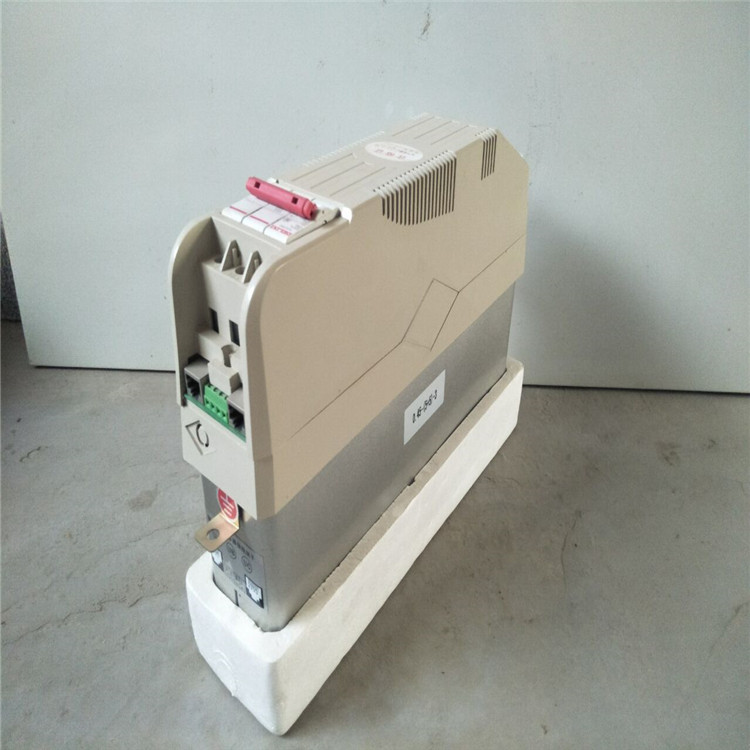

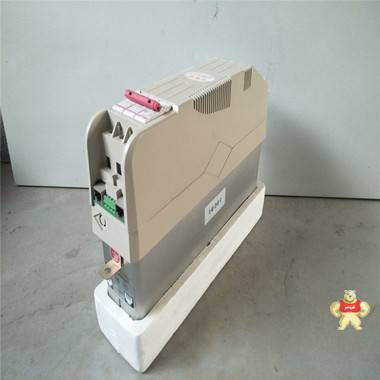

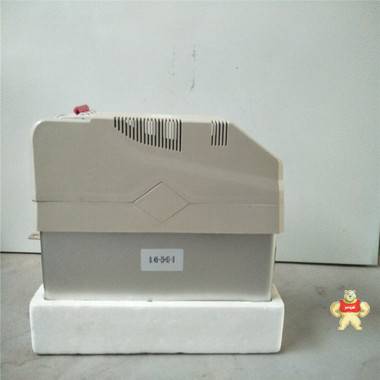

柒，CRC-CF-250/20-1智能電容器實物圖

???????

捌，CRC-CF-250/20-1智能電容器安裝要求

·CRC-CF-250/20-1當智能式無功補償電容器單臺就地補償使用時，可以不加柜體防護，只需在智能式無功補償電容器周圍設置防護隔離欄即可，但應注意不要把模塊裸露放置在灰塵多的場合。

·當智能式無功補償電容器多臺并接使用時，需加防護外殼。戶外應為帶通風散熱并且有良好防雨能力的不銹鋼箱體。戶內可采用GGD等形式的柜體，柜體上面防護頂及下地應有隱蔽防塵的通風孔百葉窗，前后門板在智能式無功補償電容器安裝處也應有透氣通風的百葉窗口，如果為灰塵較多的場合，柜體還應注意防塵及內裝風扇散熱。

柜體的尺寸及數量應在確定智能式無功補償電容器數量及裝方式后才能確認。

CRC-CF-250/20-1智能電容器安裝方式

·智能式無功補償電容器應平裝在柜體內，與地面垂直，顯示屏朝正面放置。

·智能式無功補償電容器之間水平安裝間距應不小于30mm，留出散熱空間，垂直安裝間距不小于200mm，有利于散熱及接線操作。

·如在GCK、GCS、MNS等低壓柜中，可針對其自身柜體空間尺寸，靈活選配布置。

注意事項

為了便于調試，智能式無功補償電容器增加了調試功能，具體操作方法如下：

智能電容器在斷電情況下，將智能式無功補償電容器面板撥位開關撥至“強投”位置，此時送電后智能式無功補償電容器默認進入調試狀態即模擬投切，不實際投切電容器。但切記：調試完畢斷電后，應將撥位開關撥回“自控” 位置。
